НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Взрывозащищенный пульт дистанционного управления приводом CCFE-MR, CCFE-CF, SA-MR, SA-CF, предназначен для управления и индикации работы инвертора с асинхронным электроприводом в сетях переменного тока электроустановок химической, газовой, нефтяной и других отраслей промышленности, в зонах с потенциально взрывоопасной атмосферой.
Взрывозащищенные пульты дистанционного управления изготавливаются как по типовым схемам MR и CF, так и по схемам, определенным заказчиком. По требованию предусмотрена как дополнительная световая индикация различных процессов сигнальными лампами, так и аналоговыми стрелочными приборами, отображающими скорость вращения и/или крутящий момент.
Взрывозащищенный пульт дистанционного управления предназначены для работы с различными инверторами и преобразователями частоты по аналоговым входам и выходам устройств.
Область применения - подземные выработки рудников и шахт, опасные по газу (метану), угольной пыли; взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.
Типовые схемы:
CCFE-MR, SA-MR (на 5 логических + 1 аналоговый входов) | CCFE-CF, SA-CF (на 5 логических входов) |
FW вперед / Стоп / RV реверс (переключатель) MR аварийный останов (Кнопка "грибок" с фиксацией) Потенциометр 1 – 2кОм RS Сброс аварийного состояния инвертора (кнопка) | FW вперед / Стоп / RV реверс (переключатель) CF1 Фиксированная скорость 1 / Отмена режима фиксированной скорости CF2 Фиксированная скорость 2 / Отмена режима фиксированной скорости RS Сброс аварийного состояния инвертора (кнопка) |
Взрывозащищенные дистанционные пульты управления приводом изготавливаются как по типовым схемам, так и по тех. заданию заказчика.
СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ 14254-96 (МЭК 529-89), ГОСТ Р МЭК 60079-0-2011, ГОСТ IEC 60079-1-2011, ГОСТ 30852.0-2002 (МЭК 60079-0:1998),
ГОСТ 30852.1-2002 (МЭК 60079-1:1998), ГОСТ IEC 61241-1-1-2011, ГОСТ 30852.20-2002, ТР ТС 012/2011, ПБ 05-618-03, ПБ 03-553-03,
Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ, РД 5.2-093-2004, ГОСТ 30852.8-2002, ГОСТ 24754-81, ГОСТ 12.2.007.0-75. ССБТ
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) – целлюлозно-бумажная промышленность – пищевая промышленность | – среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – водоснабжение – канализация – утилизация отходов – морской и речной транспорт |
| СЕРТИФИКАЦИЯ | |
 Маркировка взрывозащиты: |  1Ex d IIB+H2 T6...T5 Gb (для CCFE-MR, CCFE-CF) 1Ex d e IIС T6...T4 Gb (для SA-MR, SACF) РВ Ex d I Mb (по требованию для CCFE)  Ex tb IIIC T70°C...T135°C Db (для SA-MR, SA-CF) Ex tb IIIC T70°С ...T100°С Db |
| Защита: | IP66 |
| Установка: | Категория II по подгруппе газов IIA, IIB+H2, IIC, зоны 1, 2; Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль; Категория I по рудничному газу и пыли; Подземные выработки, неопасные по газу (метану) и угольной пыли; Объекты, поднадзорные РМРС |
| Сертификаты соответствия и разрешения: | TC RU C-RU.ГБ05.В.01022 РОСС RU.ГБ05.B04321 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 Морской регистр СТО № 12.02245.315 ТУ 3400-005-72453807-07 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00487 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
Температура окружающей среды, °С: | -60...+40/+55 |
Напряжение, В: | согласно схеме инвертора |
Энергопотребление | согласно схеме инвертора |
Резьба на присоединительных отверстиях: | Трубная коническая Rc ISO 7/1 1/2" (другой тип и размер резьбы, второе отверстие по требованию) |
Материал корпуса: | Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный (по умолчанию) или Полиэстер, армированный длинными волокнами стекловолокна с добавлением графита (по требованию /P) или Нержавеющая сталь ( по требованию /SS) (размеры корпуса необходимо согласовывать дополнительно) |
Покрытие: | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению (только для SA/SAG). Цвет RAL 7035 (по требованию RAL FIRE) |
| Класс защиты от поражения электрическим током: | I |
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
| Химостойкое исполнение: | по требованию Х1, Х2, Х3 |
| ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ | |
| Рудничное нормальное исполнение РН2 | /РН2 |
| Аналоговый стрелочный прибор для контроля выходной частоты инвертора. Диапазон (0 ~ Max. частота Гц) | |
| Аналоговый стрелочный прибор для контроля выходного тока двигателя. Диапазон (0 ~ 200% номинального тока) | |

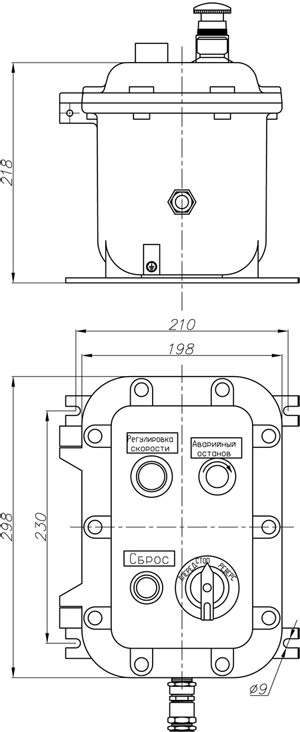

КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ CCFE-MR
КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ CCFE-MR С ПРИБОРОМ КОНТРОЛЯ ВЫХОДНОЙ ЧАСТОТЫ ИНВЕРТОРА
ИЛИ КОНТРОЛЯ ВЫХОДНОГО ТОКА ДВИГАТЕЛЯ
КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ CCFE-MR
С ПРИБОРАМИ КОНТРОЛЯ ВЫХОДНОЙ ЧАСТОТЫ ИНВЕРТОРА И ВЫХОДНОГО ТОКА ДВИГАТЕЛЯ
