Продукция

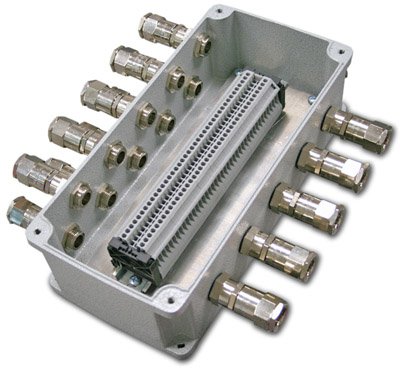

Готовые стандартные комплектации взрывозащищенных соединительных судовых коробок

Готовые стандартные комплектации взрывозащищенных соединительных коробок
СЕРТИФИКАЦИЯ
Маркировка взрывозащиты Маркировка взрывозащиты: 1Ex e II T6...T4 Gb
0Ex ia IIC T6...T4 Ga
Ex ia IIIC T85°C...T135°C Da
Ex tb IIIC T85°C ...T135°C Db
Защита: IP66
Установка: Категория II по подгруппе газов IIA, IIB, IIC, зоны 0, 1, 2;
Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль
Сертификаты соответствия
и разрешения:		 TC RU C-RU.ГБ05.B.01022
TC RU C-RU.МЛ02.B.00182
РОСС RU.ГБ05.B04321
ГОСТ ISO 9001-2011 (ISO 9001:2008)
Ростехнадзор РФ Разрешение № РРС 00-044017
Морской регистр СТО №12.02246.315
ТУ 3400-005-72453807-07
НСОПБ.RU.ПР 014.Н.00035
ОАО «ГАЗПРОМ» № Г000.RU.1131.H00487



  ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Температура окружающей среды, °С:
-60...+40/+60/+85
Максимальное напряжение, В:
800
Максимальная сила тока, А:
Согласно клеммным зажимам
Рабочее положение в пространстве:
любое
Материал:
Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный.
Покрытие:
Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035
Уплотнение:
Силиконовая резина (в пазе крышки)
Заземление:
2 зажима заземления (внутренний и внешний) из нержавеющей стали
Крепление крышки:
Съемная крышка с 4 невыпадающими винтами из нержавеющей стали с цилиндрической головкой и шестигранным углублением под ключ (либо с 6-ю для коробок SA 473018, SA 623018, SAG 606018)
Крепление корпуса:
4 внешние монтажные точки
Монтаж внутри корпуса:
2 или 4 стойки для крепления монтажной панели
Размещение кабельных вводов:
Согласно типовой маркировке
Класс защиты от поражения электрическим током
I
Климатическое исполнение:
УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5)
Химостойкое исполнение:
по требованию Х1, Х2, Х3

Внимание!  Производитель оставляет за собой право менять компоненты на компоненты с аналогичными техническими характеристиками, имеющие сертификаты соответствия.

Опросный лист по типовым взрывозащищенным коробкам серии SA



Маркировка для заказа
Описание
Чертеж

SA09Z01

- размеры корпуса, мм: 90х90х75;
- клеммник RP.4 -винтовой 0,5-6 мм2 I=32А 2шт;
- клеммник TR.4 - винтовой 0,5-6 мм2 (земля) – 1шт.;
- кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL1, диаметр кабеля-6-12мм – 3шт;
- Температура окружающей среды, °С:
-60...+40/+60/+85
SA09Z01

SA09Z02

 - размеры корпуса, мм: 90х90х75;
- клеммник RP.4 - винтовой 0,5-6 мм2 I=32А -2шт;
- клеммник TR.4 - винтовой 0,5-6 мм2 (земля) – 1шт.;
- кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL1, диаметр кабеля-6-12мм – 4шт;
- Температура окружающей среды, °С:
-60...+40/+60/+85
SA09Z02

SA09Z03

 - размеры корпуса, мм: 90х90х75;
- клеммник RP.4 - винтовой 0,5-6 мм2 I=32А - 2шт.;
- клеммник ТR.4 - винтовой 0,5-6 мм2 (земля) - 1шт.;
- кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL1, диаметр кабеля-6-12мм - 1шт;
- кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL2, диаметр кабеля-12-17мм - 2шт;
- Температура окружающей среды, °С:
-60...+40/+60/+85
SA09Z03

SA09Z04

 - размеры корпуса, мм: 90х90х75;
- клеммник RP.4 - винтовой 0,5-6 мм2 I=32А - 2шт.;
- клеммник ТR.4 - винтовой 0,5-6 мм2 (земля) - 1шт.;
- кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL2, диаметр кабеля-12-17мм - 2шт;
- Температура окружающей среды, °С:
-60...+40/+60/+85
SA09Z04

SA09Z05

 - размеры корпуса, мм: 90х90х75;
- клеммник RP.4 - винтовой 0,5-6 мм2 I=32А - 2шт.;
- клеммник TR.4 - винтовой 0,5-6 мм2 (земля) - 1шт.;
- кабельный ввод для небронированного/бронированного/с оплеткой кабеля UNI1, диаметр кабеля-8-14мм – 3шт.:
- Температура окружающей среды, °С:
-40...+40/+60/+80
SA09Z05

SA09Z06

 - размеры корпуса, мм: 90х90х75;
- клеммник RP.4 - винтовой 0,5-6 мм2 I=32А - 2шт.;
- клеммник ТR.4 - винтовой 0,5-6 мм2 (земля) - 1шт.;
- кабельный ввод для небронированного/бронированного/с оплеткой кабеля , диаметр кабеля-6-12мм - 2шт;
- кабельный ввод для небронированного/бронированного/с оплеткой кабеля , диаметр кабеля-10-14мм – 1шт.;
- Температура окружающей среды, °С:
-40...+40/+60/+80
SA09Z06

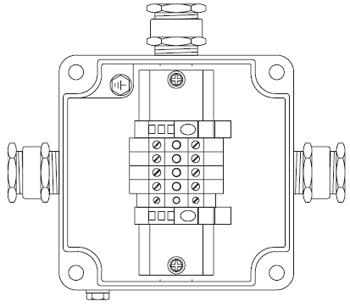

SA11Z07

 - размеры корпуса, мм: 110х110х85;
- клеммник CBD.4 - винтовой 0,5-6 мм2 I=32А - 4шт.;
- клеммник ТЕО.4 - винтовой 0,5-6 мм2 (земля) - 1шт.;
- кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL1, диаметр кабеля- 6-12мм - 3шт.;
- Температура окружающей среды, °С:
-60...+40/+60/+85
SA11Z07

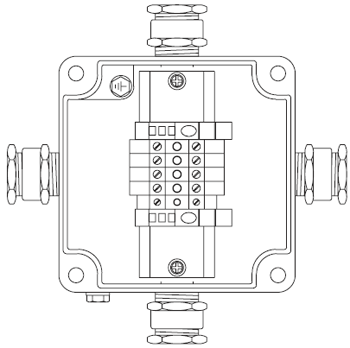

SA11Z08

 - размеры корпуса, мм: 110х110х85;
- клеммник CBD.4 - винтовой 0,5-6 мм2 I=32А - 4шт.;
- клеммник ТЕО.4 - винтовой 0,5-6 мм2 (земля) - 1шт.;
- кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL1, диаметр кабеля- 6-12мм – 4шт.;
- Температура окружающей среды, °С:
-60...+40/+60/+85
SA11Z08

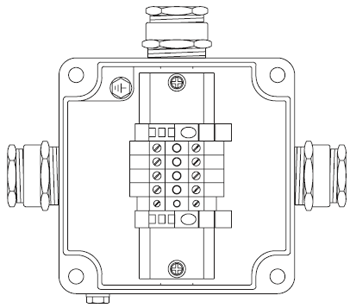

SA11Z09

 - размеры корпуса, мм: 110х110х85;
- клеммник CBD.4 - винтовой 0,5-6 мм2 I=32А - 4шт.;
- клеммник ТЕО.4 - винтовой 0,5-6 мм2 (земля) - 1шт.;
- кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL2, диаметр кабеля-12-17мм – 3шт.;
- Температура окружающей среды, °С:
-60...+40/+60/+85
SA11Z09

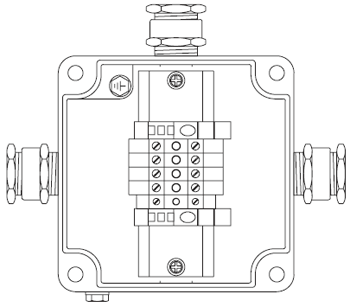

SA11Z10

 - размеры корпуса, мм: 110х110х85;
- клеммник CBD.4 - винтовой 0,5-6 мм2 I=32А - 4шт.;
- клеммник ТЕО.4 - винтовой 0,5-6 мм2 (земля) - 1шт.;
- кабельный ввод для небронированного/бронированного/с оплеткой кабеля Р1, диаметр кабеля-5,5-13мм - 3шт.
-Температура окружающей среды, °С:
-55...+40/+60/+85
SA11Z10.eps

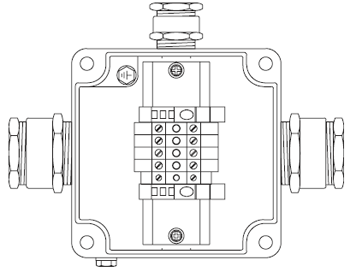

SA11Z11

 - размеры корпуса, мм: 110х110х85;
- клеммник CBD.4 - винтовой 0,5-6 мм2 I=32А - 4шт.;
- клеммник ТЕО.4 - винтовой 0,5-6 мм2 (земля) - 1шт.;
- кабельный ввод для небронированного/бронированного/с оплеткой кабеля Р1, диаметр кабеля-5,5-13мм - 1шт;
- кабельный ввод для небронированного/бронированного/с оплеткой кабеля Р3, диаметр кабеля-12-21мм - 2шт;
-Температура окружающей среды, °С:
-55...+40/+60/+85
SA11Z11

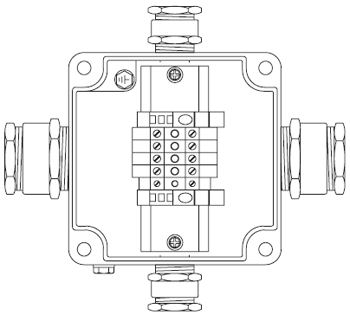

SA11Z12

 - размеры корпуса, мм: 110х110х85;
- клеммник CBD.4 - винтовой 0,5-6 мм2 I=32А - 4шт.;
- клеммник ТЕО.4 - винтовой 0,5-6 мм2 (земля) - 1шт.;
- кабельный ввод для небронированного/бронированного/с оплеткой кабеля Р1, диаметр кабеля-5,5-13мм - 2шт;
- кабельный ввод для небронированного/бронированного/с оплеткой кабеля Р3, диаметр кабеля-12-21мм - 2шт.;
-Температура окружающей среды, °С:
-55...+40/+60/+85
SA11Z12

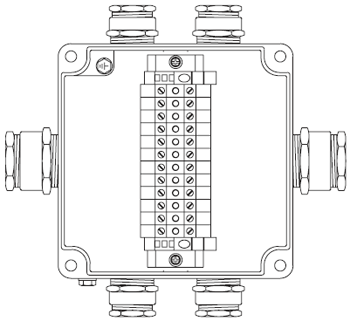

SA14Z01

 - размеры корпуса, мм: 147х147х100;
- клеммник CBD.6 - винтовой 0,5-10 мм2 I=40А -12шт.;
-кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL2, диаметр кабеля-12-17мм – 4шт;
- кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL3, диаметр кабеля-14-23мм – 2шт;
- Температура окружающей среды, °С:
-60...+40/+60/+85
SA14Z01

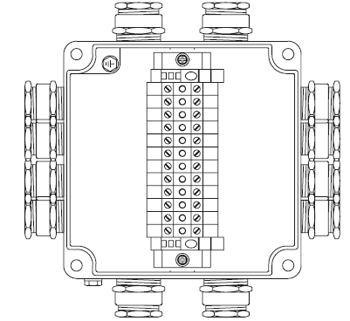

SA14Z02

 - размеры корпуса, мм: 147х147х100;
- клеммник CBD.6 - винтовой 0,5-10 мм2 I=40А - 12шт.;
- кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL1, диаметр кабеля-6-12мм – 8шт ;
- кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL2, диаметр кабеля-12-17мм – 4шт.;
- Температура окружающей среды, °С:
-60...+40/+60/+85
SA14Z02

SA17Z01

 - размеры корпуса, мм: 170х110х85;
- клеммник CBD.16 - винтовой 0,5-25 мм2 I=76А - 10шт.;
- кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL2, диаметр кабеля-12-17мм – 4шт.;
- Температура окружающей среды, °С:
-60...+40/+60/+85
SA17Z01

SA17Z02

 - размеры корпуса, мм: 170х110х85;
- клеммник CBD.2 -винтовой 0,5-4 мм2 I=25А - 12шт.;
- клеммник ТЕО.2 винтовой 0,5-4 мм2 (земля) - 3шт.;
- кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL1, диаметр кабеля-6-12мм – 3шт;
- кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL2, диаметр кабеля-12-17мм – 2шт.;
- Температура окружающей среды, °С:
-60...+40/+60/+85
SA17Z02

SA17Z03

 - размеры корпуса, мм: 170х110х85;
- клеммник CBD.2 -винтовой 0,5-4 мм2 I=25А - 12шт.;
- клеммник ТЕО.2 винтовой 0,5-4 мм2 (земля) - 3шт.;
- кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL1, диаметр кабеля-6-12мм – 6шт.;
- Температура окружающей среды, °С:
-60...+40/+60/+85
SA17Z03

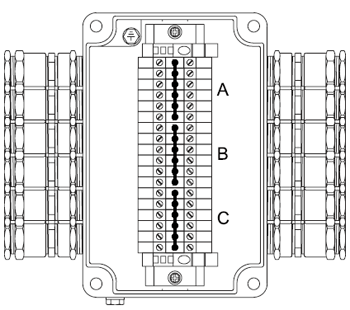

SA17Z04

 - размеры корпуса, мм: 170х110х85;
- клеммник CBD.4 - винтовой 0,5-6 мм2 I=32А - 18шт.;
- кабельный ввод для бронированного кабеля с двойным уплотнением для всех типов брони/оплетки FАL01, d=4-6мм, D=8-12мм – 12шт.;
- Температура окружающей среды, °С:
-60...+40/+60/+85
SA17Z04

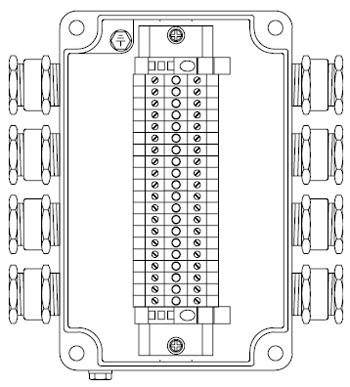

SA17Z05

 - размеры корпуса, мм: 170х110х85;
- клеммник CBD.2 -винтовой 0,5-4 мм2 I=25А -20шт.;
- кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL1, диаметр кабеля-6-12мм – 8шт.;
- Температура окружающей среды, °С:
-60...+40/+60/+85
SA17Z05

SA17Z06

 - размеры корпуса, мм: 170х110х85;
- клеммник CBD.2 -винтовой 0,5-4 мм2 I=25А -20шт.;
- кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL1, диаметр кабеля-6-12мм - 5шт.;
- Температура окружающей среды, °С:
-60...+40/+60/+85
SA17Z06

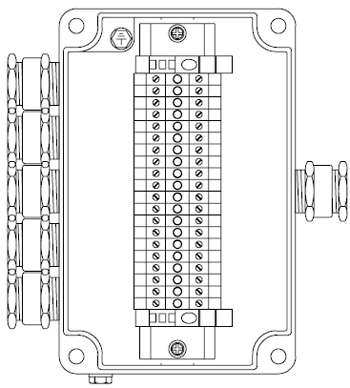

SA17Z07

 - размеры корпуса, мм: 170х110х85;
- клеммник CBD.2 -винтовой 0,5-4 мм2 I=25А -20шт.;
- кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL1, диаметр кабеля-6-12мм -6шт.;
- Температура окружающей среды, °С:
-60...+40/+60/+85
SA17Z07

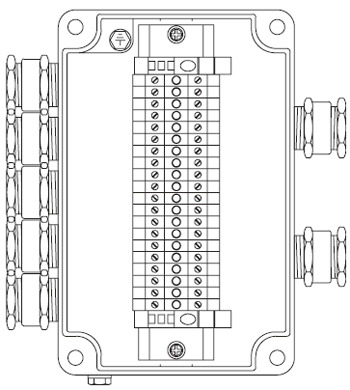

SA17Z08

 - размеры корпуса, мм: 170х110х85;
- клеммник CBD.2 -винтовой 0,5-4 мм2 I=25А -20шт.;
- кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL1, диаметр кабеля-6-12мм - 7шт.;
- Температура окружающей среды, °С:
-60...+40/+60/+85
SA17Z08

SA17Z09

 - размеры корпуса, мм: 170х110х85;
- клеммник CBD.2 -винтовой 0,5-4 мм2 I=25А - 20шт.;
- кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL1, диаметр кабеля-6-12мм – 10шт.;
- Температура окружающей среды, °С:
-60...+40/+60/+85
SA17Z09

SA17Z10



SA17Z11

 - размеры корпуса, мм: 170х110х85;
- клеммник CBD.4 - винтовой 0,5-6 мм2 I=32А -8шт.;
- кабельный ввод для бронированного кабеля с двойным уплотнением для всех типов брони/оплетки FАL1, d=6-12мм, D=8-17мм -3шт;
- Температура окружающей среды, °С:
-60...+40/+60/+85
SA17Z11

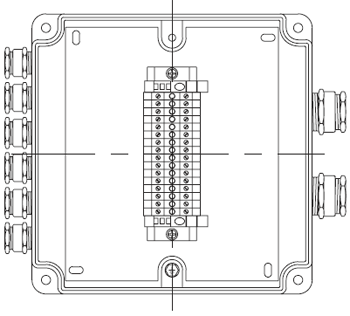

SA20Z01

 - размеры корпуса, мм: 200х200х120;
- клеммник CBD.2 -винтовой 0,5-4 мм2 I=25А -12шт.;
- клеммник ТЕО.2 винтовой 0,5-4 мм2 (земля) -6шт.;
- кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL01, диаметр кабеля-4-6мм - 6шт;
- кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL2, диаметр кабеля-12-17мм - 2шт.;
- Температура окружающей среды, °С:
-60...+40/+60/+85
SA20Z01

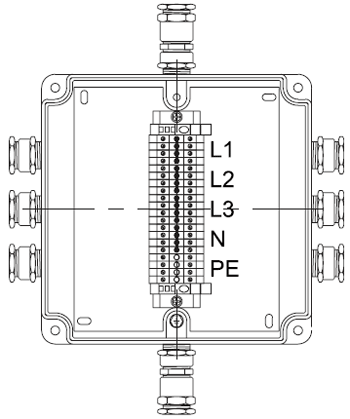

SA20Z02

 - размеры корпуса, мм: 200х200х120;
- клеммник CBD.2 -винтовой 0,5-4 мм2 I=25А -16шт.;
- клеммник ТЕО.2 винтовой 0,5-4 мм2 (земля) -4шт.;
- кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL1, диаметр кабеля-6-12мм - 6шт;
- кабельный ввод для бронированного кабеля с двойным уплотнением для всех типов брони/оплетки FАL1 d=6-12мм, D=8-17мм – 2шт.;
- Температура окружающей среды, °С:
-60...+40/+60/+85
SA20Z02

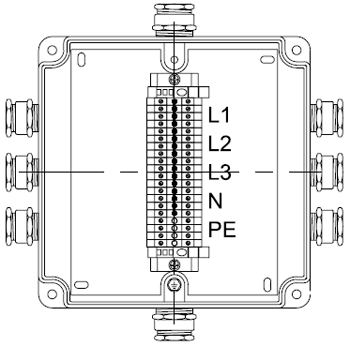

SA20Z03

 - размеры корпуса, мм: 200х200х120;
- клеммник CBD.2 -винтовой 0,5-4 мм2 I=25А -16шт.;
- клеммник ТЕО.2 винтовой 0,5-4 мм2 (земля) -4шт.;
- кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL1, диаметр кабеля-6-12мм – 6шт;
- кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL2, диаметр кабеля-12-17мм – 2шт.;
- Температура окружающей среды, °С:
-60...+40/+60/+85
SA20Z03

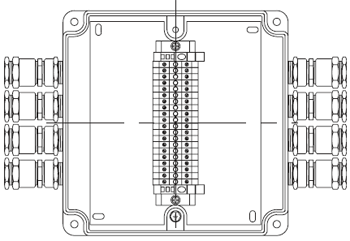

SA20Z04

 - размеры корпуса, мм: 200х200х120;
- клеммник CBD.2 -винтовой 0,5-4 мм2 I=25А -20шт.;
- кабельный ввод для бронированного кабеля с двойным уплотнением для всех типов брони/оплетки FАL1, d=6-12мм, D=8-17мм - 8шт.
- Температура окружающей среды, °С:
-60...+40/+60/+85
SA20Z04

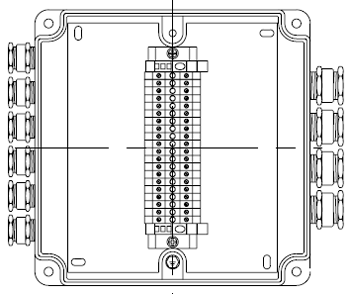

SA20Z05

 - размеры корпуса, мм: 200х200х120;
- клеммник CBD.2 -винтовой 0,5-4 мм2 I=25А -20шт.;
- кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL01, диаметр кабеля-4-6мм – 6шт;
- кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL1, диаметр кабеля-6-12мм – 4шт.;
- Температура окружающей среды, °С:
-60...+40/+60/+85
SA20Z05

SA30Z01

 - размеры корпуса, мм: 305х147х110;
- клеммник CBD.6 - винтовой 0,5-10 мм2 I=40А -24шт.;
- кабельный ввод для бронированного кабеля с двойным уплотнением для всех типов брони/оплетки FАL1, d=6-12мм, D=8-17мм -5шт;
- кабельный ввод для бронированного кабеля с двойным уплотнением для всех типов брони/оплетки FАL2, d=12-17мм, D=17-25мм -1шт.;
- Температура окружающей среды, °С:
-60...+40/+60/+85
SA30Z01

SA30Z02

 - размеры корпуса, мм: 305х147х110;
- клеммник CBD.6 - винтовой 0,5-10 мм2 I=40А -24шт.;
- кабельный ввод для бронированного кабеля с двойным уплотнением для всех типов брони/оплетки FАL1, d=6-12мм, D=8-17мм -6шт;
- кабельный ввод для бронированного кабеля с двойным уплотнением для всех типов брони/оплетки FАL2, d=12-17мм, D=17-25м -1шт.;
- Температура окружающей среды, °С:
-60...+40/+60/+85
SA30Z02

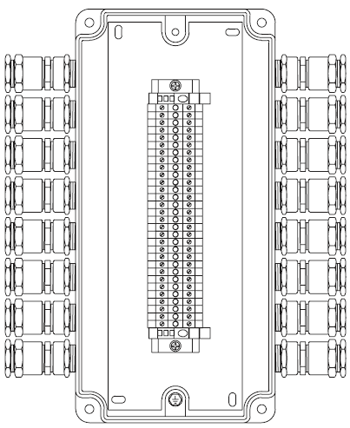

SA30Z03

- размеры корпуса, мм: 305х147х110;
- клеммник CBD.2 -винтовой 0,5-4 мм2 I=25А -30шт.;
- кабельный ввод для бронированного кабеля с двойным уплотнением для всех типов брони/оплетки FАL1, d=6-12мм, D=8-17мм – 16шт.;
- Температура окружающей среды, °С:
-60...+40/+60/+85
SA30Z03

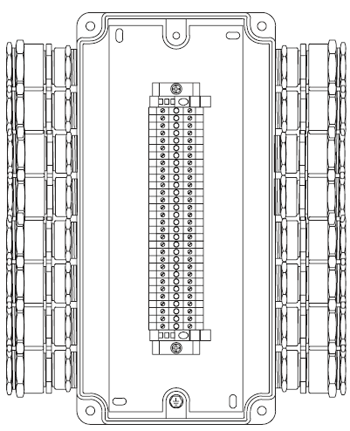

SA30Z04

 - размеры корпуса, мм: 305х147х110;
- клеммник CBD.2 -винтовой 0,5-4 мм2 I=25А -30шт.;
- кабельный ввод для бронированного кабеля с двойным уплотнением для всех типов брони/оплетки FАL2, d=12-17мм, D=17-25мм - 16шт. ;
- Температура окружающей среды, °С:
-60...+40/+60/+85
SA30Z04

SA30Z05

 - размеры корпуса, мм: 305х147х110;
- клеммник CBD.2 -винтовой 0,5-4 мм2 I=25А -30шт.;
- кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL1, диаметр кабеля-6-12мм – 16шт.;
- Температура окружающей среды, °С:
-60...+40/+60/+85
SA30Z05

SA30Z06

 - размеры корпуса, мм: 305х147х110;
- клеммник CBD.2 -винтовой 0,5-4 мм2 I=25А -35шт.;
- кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL1, диаметр кабеля-6-12мм – 20шт.;
- Температура окружающей среды, °С:
-60...+40/+60/+85
SA30Z06

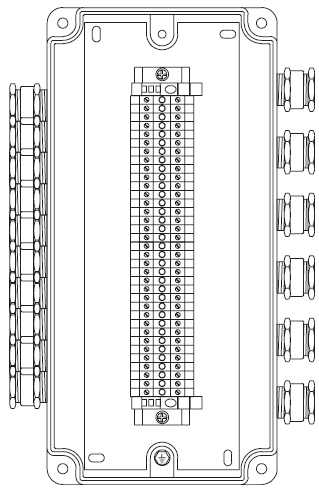

SA30Z07

 - размеры корпуса, мм: 305х147х110;
- клеммник CBD.2 -винтовой 0,5-4 мм2 I=25А -35шт.;
- кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL1, диаметр кабеля-6-12мм – 16шт.;
- Температура окружающей среды, °С:
-60...+40/+60/+85
SA30Z07

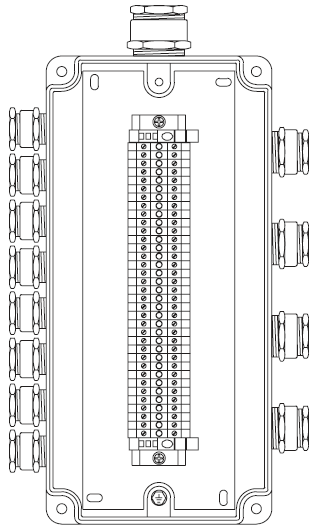

SA30Z08

 - размеры корпуса, мм: 305х147х110;
- клеммник CBD.2 -винтовой 0,5-4 мм2 I=25А -35шт.;
- кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL1, диаметр кабеля-6-12мм – 8шт;
- кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL2, диаметр кабеля-12-17мм – 4шт;
- кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL3, диаметр кабеля-14-23мм – 1шт.;
- Температура окружающей среды, °С:
-60...+40/+60/+85
SA30Z08

SA30Z09

 - размеры корпуса, мм: 305х147х110;
- клеммник CBD.2 -винтовой 0,5-4 мм2 I=25А -36шт.;
- кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL01, диаметр кабеля-4-6мм –12шт;
- кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL2, диаметр кабеля-12-17мм –1шт.;
- Температура окружающей среды, °С:
-60...+40/+60/+85
SA30Z09

SA30Z10

 - размеры корпуса, мм: 305х147х110;
- клеммник CBD.2 -винтовой 0,5-4 мм2 I=25А -40шт.;
- кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL1, диаметр кабеля-6-12мм - 16шт.;
- Температура окружающей среды, °С:
-60...+40/+60/+85
SA30Z10

SA30Z11

 - размеры корпуса, мм: 305х147х110;
- клеммник RN.1винтовой 0,2-2,5 мм2 I=16А -40шт;
- кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL01, диаметр кабеля-4-6мм - 26шт.;
- Температура окружающей среды, °С:
-60...+40/+60/+85
SA30Z11

SA31Z01

 - размеры корпуса, мм: 305х230х110;
- клеммник CBD.50 винтовой 1,5-50/70 мм2 I=150А -10шт;
- кабельный ввод для бронированного кабеля с двойным уплотнением для всех типов брони/оплетки FАL4, d=21-29мм, D=29-39мм -4шт.;
- Температура окружающей среды, °С:
-60...+40/+60/+85
SA31Z01

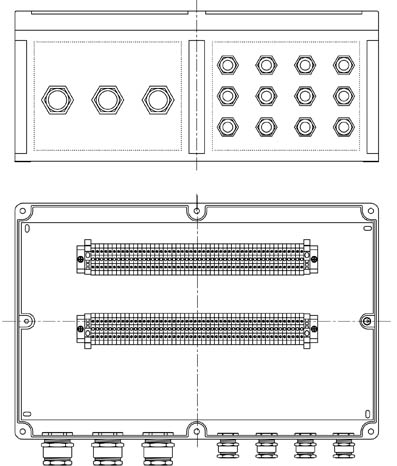

SA47Z01

 - размеры корпуса, мм: 470х305х195;
- клеммник CBD.2 -винтовой 0,5-4 мм2 I=25А -100шт.;
- кабельный ввод для небронированного/бронированного/с оплеткой кабеля Р1, диаметр кабеля-5,5-13мм - 12шт.
- кабельный ввод для небронированного/бронированного/с оплеткой кабеля Р3, диаметр кабеля-12-21мм - 3шт;
- Температура окружающей среды, °С:
-55...+40/+60/+85

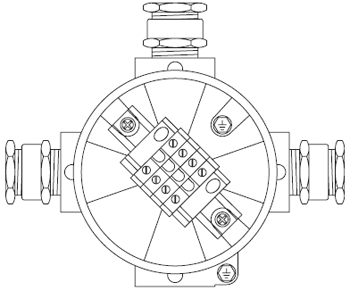

S16Z01

 - размеры корпуса, мм: 100х100х67;
- диаметр крышки, мм: 89;
- клеммник 2-6 мм2 RP.4– 4шт;
- кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL1, диаметр кабеля-6-12мм – 3шт.;
- Температура окружающей среды, °С:
-60...+40/+60/+85
S16Z01

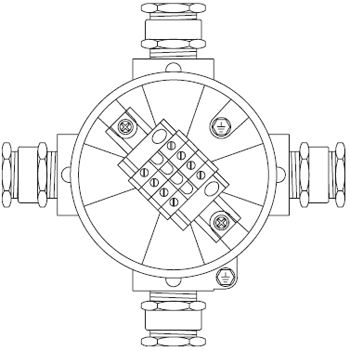

S16Z02

 - размеры корпуса, мм: 100х100х67;
- диаметр крышки, мм: 89;
- клеммник 2-6 мм2 RP.4– 4шт; т;
- кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL1, диаметр кабеля-6-12мм – 4шт.;
- Температура окружающей среды, °С:
-60...+40/+60/+85
S16Z02

hello
