НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

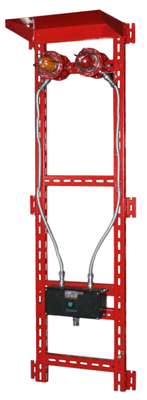

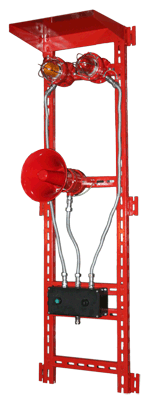

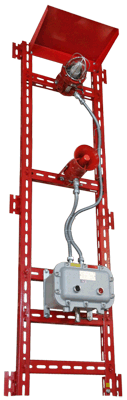

Взрывозащищенные комбинированные посты звуковой/светозвуковой сигнализации QFM-SA/EMH и QFM-CCFE/EMH представляют собой комбинированные устройства сигнализации, включающие в себя функции звукового сигнализатора и поста управления звуковой сигнализацией. Все элементы жёстко крепятся к металлической раме. Соединительные кабели от сирены (либо сирены и светосигнального маяка) до поста управления проложены в гибком металлорукаве.
Взрывозащищенные комбинированные посты звуковой/светозвуковой сигнализации QFM-SA/EMH и QFM-CCFE/EMH предназначен для оповещения технологического персонала НПЗ, нефтехранилищ, буровых вышек (или морских буровых платформ стандарт MC 200) и других установок со взрывоопасной зоной о поломке оборудования, аварии и других чрезвычайных ситуациях. Возможен выбор различных звучаний сирены. Типовые звучания (до 5 типов) можно прослушать: Чередующийся SOLO | Протяжный, резко усиливающийся WAIL | Сигнал спецслужб HELP | Прерывистый с постоянным интервалом INTERMETENTE | Непрерывный с постоянным уровнем NOTA_FISSO. Максимальный уровень звукового давления 110 дБ.
В качестве дополнительной опции устанавливается одно или два светосигнальных устройства серии EV-4050-SIGNAL для обеспечения синхронизированной световой сигнализации. Расположение светосигнальных устройств по тех. заданию заказчика.
Размеры и конструкция рамы могут изменятся в зависимости от устанавливаемого оборудования и требований заказчика.
Возможно изготовление комбинированных постов любой сложности по схеме заказчика.
Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.
СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ 14254-96 (МЭК 529-89), ГОСТ 12.2.007.0-75, ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ 30852.1-2002 (МЭК 60079-1:1998),
ГОСТ 30852.8-2002, ГОСТ 30852.17-2002 (МЭК 60079-18:1992), ГОСТ IEC 61241-1-1-2011, Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) – целлюлозно-бумажная промышленность – пищевая промышленность – оборонная промышленность | – среднее машиностроение (АЭС, обогатительные фабрики др.) – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – водоснабжение – канализация – утилизация отходов |
 |
|  |
Маркировка взрывозащиты:
1Ex d IIC T6...T5 Gb
Ex tb IIIC T85°С...T100°С Db
1Ex d e IIC T6...T5 Gb
Ex tb IIIC T85°С...T135°С Db
1Ex d e mb IIC T6...T4 Gb
1Ex d e mb IIC T6...T5 Gb
1Ex d IIB+H2 T6...T5 Gb
Ex tb IIIC T70°С...T100°С Db
1Ex d IIC T5...T4 Gb
Ex tb IIIC T100°С...T134°С Db
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
Температура окружающей среды, °С: | -60/-40...+40/+55 |
| Рабочее напряжение, В: |  12 /  24 / ~110 / ~220 |
| Потребляемый ток, А*: | Согласно типу сирены звуковой сигнализации |
Материал корпуса сирены: | Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный. |
Покрытие сирены: | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 (по требованию RAL FIRE). |
| Материал корпуса поста управления SA: | Ударопрочный антистатический полиэстер, армированный длинными волокнами стекловолокна с добавлением графита, химически стойкий по отношению к рабочим средам и устойчивый к УФ излучению. (по требованию алюминиево-кремниевый сплав GALSi13 марки “KSi13” или нержавеющая сталь марки AISI 316L) |
| Материал корпуса поста управления CCFE: | Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный. |
| Материал рамы: | Оцинкованная сталь, окраска RAL FIRE |
| Класс защиты от поражения электрическим током: | I |
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ4, УХЛ5, Т1, Т2, Т3, Т5, ХЛ5, OM1, OM2, OM3, OM4, В5) |
| Химостойкое исполнение: | по требованию Х1, Х2, Х3 |
*Маркировка взрывозащиты и потребляемый ток зависят от состава QFM-SA/EMH и характеристик входящих в него компонентов.
| ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ | |
| Светосигнальное устройство серии EV-4050-SIGNAL | /EV-4050-SIGNAL |
| Полимерно-эпоксидное окрашивание RAL FIRE | /RAL FIRE |
| Невзрывозащищенное исполнение (пожаробезопасное) | /CW |
| Расположение кабельных вводов по тех. заданию заказчика | |
| Изменение конструкции рамы по тех. заданию заказчика | |
ТИПОВЫЕ КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ QFM-SA/EMH
Опросный лист на комбинированный пост светозвуковой сигнализации |
