ИНФРАКРАСНОЕ ИЗЛУЧЕНИЕ

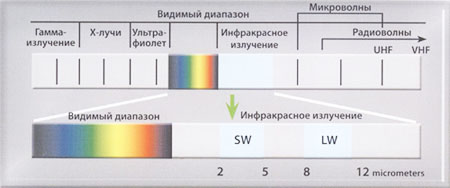

Инфракрасное излучение – часть электромагнитного спектра.
Человеческий глаз – это детектор, способный воспринимать видимый свет (или видимое излучение). Существуют и другие формы излучения, которые мы видеть не можем. Человеческий глаз способен видеть только очень маленькую часть электромагнитного спектра.На одном конце видимого диапазона мы не можем видеть ультрафиолетовое излучение, на другом конце наши глаза не могут видеть инфракрасное излучение. ИК-излучение лежит между видимым светом и СВЧ-диапазоном электромагнитного спектра. Основным источником инфракрасного излучения является тепло, или тепловое излучение. Любой предмет, с температурой выше абсолютного нуля (-273,15°С или 0°С Кельвина) испускает излучение в ИК-области. Даже объекты, которые нам кажутся очень холодными, такие как кубики льда, испускают ИК-лучи. Мы ощущаем ИК-излучение каждый день. Тепло солнечных лучей, костер или радиатор отопления – все это ИК-излучение. Хотя наши глаза его не видят, наша подкожная нервная система ощущает это излучение как тепло. Чем больше объект, тем больше ИК-излучения он испускает.
ТЕПЛОВИЗИОННАЯ КАМЕРА
Инфракрасное излучение, исходящее от объекта, фокусируется объективом на инфракрасном детекторе. Этот детектор передает сигнал в электронный блок для обработки изображения. Электронный блок преобразует сигналы, поступающие от датчика, в изображение, которое передается по каналу связи и отображается на видео мониторе или обрабатывается аппаратурой автоматического слежения. Инфракрасная термография – это метод преобразования инфракрасного излучения в радиометрическое, с помощью которого можно считывать температурные значения с изображения. Для этого в инфракрасной камере используются сложные алгоритмы.
ТЕПЛОВИЗИОННЫЕ КАМЕРЫ ДЛЯ ДИАГНОСТИЧЕСКОГО ОБСЛУЖИВАНИЯ
 | |

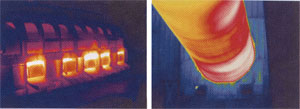

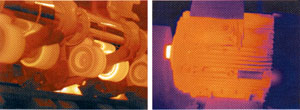

| Неисправность вала | Перегрев выходного вала двигателя |
 | |

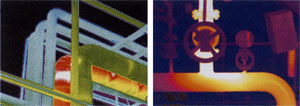

| Повреждение теплоизоляции | Конденсатоотводчики |
 | |
| Повреждение изоляции | Нарушение футеровки |
Иногда бывает недостаточно обнаружить проблему при помощи инфракрасной камеры. В самом деле, инфракрасное изображение без точных измерений температуры очень мало говорит о состоянии электрической проводки или изношенности механических частей. Многие электрические приборы работоспособны при температурах, значительно превышающих температуру окружающей среды. Инфракрасное изображение без измерений может ввести в заблуждение, поскольку покажет проблему, не существующую в действительности. Поэтому были разработаны тепловизионные камеры. Тепловизионные камеры предназначены для применения на промышленных предприятиях для контроля за технологическими процессами. Тепловидение используется в одном из самых эффективных диагностических инструментов профилактического технического обслуживания. Благодаря тому, что обнаруживаются неисправности, не видимые невооруженным глазом. Термография позволяет предпринимать корректирующие действия еще до того, как случится переход в аварийный режим и отказ оборудования. Стационарный тепловизор будет постоянно осуществлять мониторинг производственного процесса или производственного объекта, диагностируя колебания температуры в режиме «24 часа в сутки 7 дней в неделю». Этот метод может применяться в самых разнообразных системах автоматического управления и контроля, во всех отраслях промышленности, где необходимо обеспечить качественный контроль за технологическими процессами производства.
СФЕРЫ ПРИМЕНЕНИЯ
• Мониторинг механического оборудования. На многих промышленных предприятиях механическое оборудование является основой производства. Термографические данные могут быть ценнейшими источниками сведений, используемых для анализа вибрации при мониторинге механического оборудования.
• Мониторинг трубопроводов. ИК-термография является эффективным инструментом для обнаружения повреждений трубопроводов и изоляции. Тепловизоры часто используются для обнаружения засоров трубопроводов, либо получения обзора изоляции. При этом нет необходимости проверки каждой трубы по отдельности.
• Мониторинг огнеупорных материалов и теплоотводов. Тепловизоры обеспечивают оперативную и точную диагностику для технического обслуживания печей, контроля потерь огнеупоров, диагностики ребер теплоотводов и т.д.
КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ

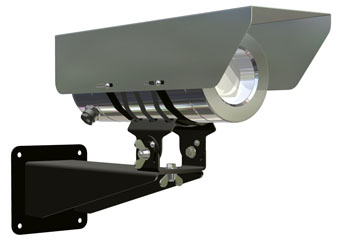

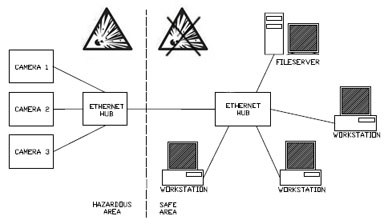

Рудничные нормальные тепловизионные камеры CSP-IRCAM/РН1 и CSP-IRCAM/РН2 используются в составе систем видеонаблюдения с целью обеспечения охраны, безопасности и контроля за технологическими процессами, пожаробезопасности на опасных и агрессивных производств, в том числе, в шахтах и рудниках. Камеры CSP-IRCAM/РН1 и CSP-IRCAM/РН2 так же предназначены для эксплуатации вс смесях пыли, паров и газов с воздухом, с содержанием в атмосфере коррозионноактивных агентов.
Рудничные нормальные тепловизионные камеры CSP-IRCAM/РН1 и CSP-IRCAM/РН2 со степенью защиты IP66 гарантируют стабильную работу в сложных климатических условиях. Благодаря защите IP66, корпус надежно защищает камерный блок и трансфокатор от пыли, дождя и других атмосферных осадков. Опционально встраиваемая система обогрева позволяет обогревать смотровое окно /HEATWIN и электронику внутри корпуса /HEAT и работать устройству в диапазоне температур до -60 °С. Рудничные нормальные термокожухи серии CSP по требованию заказчика могут комплектоваться пневматической насадкой /AIR, разработанной для предотвращения загрязнения смотрового стекла путем создания перед стеклом избыточного давления воздуха, препятствующего образованию отложений пыли и грязи.
Корпус камеры представляет единый готовый собранный блок со встроенной распределительной коробкой, позволяет легко подключаться к выходам телекамеры. Корпус камеры позволяет устанавливать до 5-и независимых кабельных вводов, что позволяет подключать раздельные линии аварийного и основного электропитания, передачи данных, электрообогрев и др. Кроме того, имеется достаточно места для различных модулей или дополнительной проводки на случай последовательного подключения нескольких камер или прожекторов.
Конструкция камеры CSP-IRCAM/РН1 и CSP-IRCAM/РН2 обеспечивает простоту ее установки на объекте наблюдения без использования дополнительных приспособлений. Возможны два варианта монтажа видеокамеры: крепления на стену /IX и крепления на потолок /X. Оба вида крепления выполнены на поворотных кронштейнах из оцинкованной стали, позволяющие точно позиционировать видеокамеры на объект наблюдения. По тех заданию заказчика изготавливаются кронштейны /FRAME, позволяющие устанавливать рудничные нормальные видеокамеры на стене, столбе, трубе или углах зданий для решения задач видеоконтроля в условиях, когда видеокамеры необходимо расположить как можно выше (наблюдение за периметром объекта или подступами к зданию).
Рудничные нормальные тепловизионные камеры CSP-IRCAM/РН1 и CSP-IRCAM/РН2 возможно оснастить различными системами охлаждения, согласованными с заказчиком и сертификационным центром, и применяется в составе систем видеонаблюдения в условиях высоких температур, горячих (литейных) цехов, прокатных станов, печей, химических производств и прочих агрессивных сред.
Область применения – шахты и рудники, неопасные по газу или пыли, согласно маркировке, ГОСТ 24754-81, ГОСТ 14254-96, и другим нормативным документам, регламентирующим применение рудничного нормального оборудования на опасных производственных объектах, поднадзорных Ростехнадзору РФ, и национальным техническим надзорам стран СНГ.
| СЕРТИФИКАЦИЯ | |
| Исполнение: | РН1 или РН2 |
| Защита: | IP66 |
| Сертификаты соответствия и разрешения: | ГОСТ Р РОСС RU.ГБ05.В04322 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 ТУ 3400-005-72453807-07 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00487 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Температура окружающей среды, °С: | -20...+60 |
| Напряжение, В: |  12/24/36~220 (50/60Гц) |
| Максимальный ток, А: | 2,5 (при работе затвора) |
| Температурный диапазон области наблюдения, °С: | -40...+550 |
| Объективы по согласованию: | Широкопольные: 9мм, 13мм, 19мм Узкопольные: 25мм, 35мм, 50мм, 60мм |
| Формат матрицы: | 324x256 (по требованию 336x256 или 640x512) |
| Размер пикселя: | 25 микрон |
| Спектральный диапазон: | 7,5-13,5 микрон |
| Частота кадров: | 7,5Гц; 8,3Гц (другая частота по требованию) |
| Чувствительность: | <50мК при f/1,0 |
| Время получения изображения: | <3,5c |
| Управление обработкой изображения: | NTSC PAL NTSC/PAL Оптимизация изображения (BPR, NUC, и видео с AGC) Цифровое улучшение детализации изображения |
| Управление выводом изображения: | Инвертированное/Восстановленное (аналоговое и цифровое 8 бит) Управление полярностью отображения тепла (красным или белым) Цифровое масштабирование 2х и 4х (по требованию 8х) Непрерывное цифровое масштабирование Динамическое масштабирование и панорамирование Символика (256 серых и 256 цветных) Цветовые и монохромные палитры (LUT) |
| Цифровое видео | LVDS (30Гц, 14 бит или 8 бит) CMOS (14 бит или 8 бит) ВТ.656 (8 бит) Замедление видео (заводская настройка) Camera Linc (дополнительная плата расширения) |
| Интерфейсы: | Аналоговый выход видео USB-интерфейс Совместимость с RS-232 (57,600 и 921,600 бод) Вход/Выход внешней синхронизации Дискретное управление через входы/выходы Изменение динамического диапазона |
| Резьба на присоединительных двух отверстиях: | 5 x 1/2 "Rc" ISO 7/1 (другой тип резьбы по требованию заказчика) |
| Максимальный вес в сборе, Кг: | менее 20 |
| Максимальная нагрузка на кронштейн, Кг: | до 80 с коэффициентом запаса 2,6 |
| Материал корпуса: | Никелированная латунь, устойчивая к парам сероводорода, соляной кислоты и морского тумана. |
| Материал смотрового окна: | фторид кальция |
| Материал кронштейна: | Оцинкованная сталь с эпоксидным покрытием. (другой материал кронштейна по требованию заказчика) |
| Класс защиты от поражения электрическим током: | I |
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
| Химостойкое исполнение: | по требованию Х1, Х2, Х3 |
| ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ | |
| Взрывозащищенное исполнение | |
| Защитный козырек | /K |
| Пневматическая насадка | /AIR |
| Дыхательный клапан | /ECD |
| Крепление по тех заданию | /FRAME |
| Монтажная пластина для крепления видеокамеры внутри корпуса | /PLATE |
| Климатическое исполнение ОМ1 | /МОРЕ |
| Исполнение для тропиков с защитой от насекомых | /ТЕРМИТЫ |
| Обогрев корпуса камеры | /HEAT |
| Обогрев стекла корпуса | /HEATWIN |
| Устройство защиты от грозовых разрядов и высоковольтных импульсных помех | /OVR |
* возможно оснащение различными системами охлаждения, согласованными с заказчиком и сертификационным центром

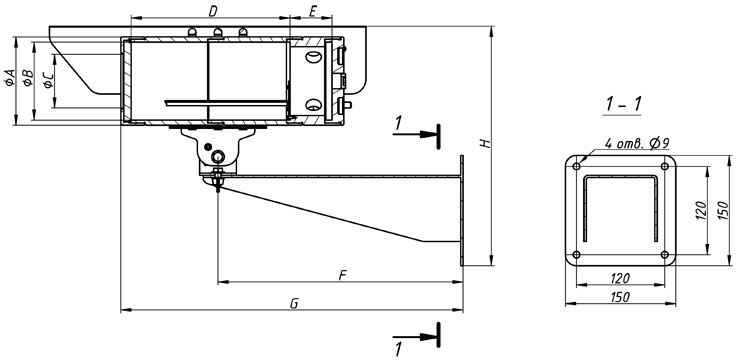

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
| Типоразмер корпуса* | Внешние габаритные размеры, мм | Габариты полезного объема, мм | ||||||
| ØA | ØC | F | G | H | ØB | D | E | |
| CSP-10/РН1 | 120 | 73 | 333 | 384 | 326 | 106 | 5 | 57 |
| CSP-10/РН2 | ||||||||
| CSP-11/РН1 | 120 | 73 | 333 | 410 | 326 | 106 | 111 | 57 |
| CSP-11/РН2 | ||||||||
| CSP-12/РН1 | 120 | 73 | 333 | 465 | 326 | 106 | 216 | 57 |
| CSP-12/РН2 | ||||||||
| CSP-13/РН1 | 120 | 73 | 333 | 526 | 326 | 106 | 323 | 57 |
| CSP-13/РН2 | ||||||||
*Размер корпуса зависит от размера применяемого объектива
