КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ

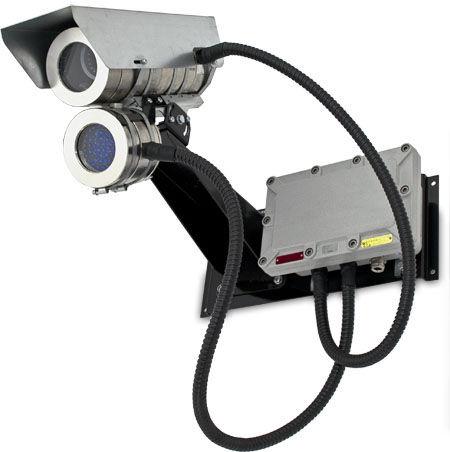

Рудничные нормальные термокожухи серии CSP/РН1 и CSP/РН2 используются в составе систем видеонаблюдения с целью обеспечения охраны, безопасности и контроля за технологическими процессами опасных и агрессивных производств, в том числе в шахтах. Рудничные нормальные термокожухи серии CSP/РН1 и CSP/РН2 предназначены для защиты общепромышленных аналоговых и IP-видеокамер с фиксированным объективом, вариообъективом или трансфокатором (функцией оптического приближения/удаления "ZOOM") от неблагоприятных воздействий окружающей среды. Tермокожухи так же предназначены для эксплуатации в смесях пыли, паров и газов с воздухом, с содержанием в атмосфере коррозионноактивных агентов.
Рудничные нормальные корпуса серии CSP/РН1 и CSP/РН2 для видеокамер со степенью защиты IP66 гарантируют стабильную работу установленного внутри оборудования видеонаблюдения в сложных климатических условиях. Благодаря защите IP66, корпус надежно защищает камерный блок и трансфокатор от пыли, дождя и других атмосферных осадков. Опционально встраиваемая система обогрева позволяет обогревать смотровое окно /HEATWIN и электронику внутри корпуса /HEAT и работать устройству в диапазоне температур до -60 °С. Рудничные нормальные термокожухи серии CSP/РН1 и CSP/РН2 по требованию заказчика могут комплектоваться пневматической насадкой /AIR, разработанной для предотвращения загрязнения смотрового стекла путем создания перед стеклом избыточного давления воздуха, препятствующего образованию отложений пыли и грязи.
Корпус камеры представляет единый готовый собранный блок со встроенной распределительной коробкой, позволяет легко подключаться к выходам телекамеры. Корпус камеры позволяет устанавливать до 5-и независимых кабельных вводов, что позволяет подключать раздельные линии аварийного и основного электропитания, передачи данных, электрообогрев, внешний инфракрасный прожектор и др. Кроме того, имеется достаточно места для различных модулей или дополнительной проводки на случай последовательного подключения нескольких камер или прожекторов. Термокожухи серии CSP/РН1 и CSP/РН2 имеют различные размеры что позволяет подобрать оптимальный размер кожуха с необходимым полезным объемом (габаритный размер на чертеже "ØВ x D"). Специальные корпуса CSP-10 предназначены для установки миниатюрных видеокамер с различными объективами, в зависимости от требований. При этом элементы видеокамеры устанавливаются в область распределительной коробки (габаритный размер "Е").
Конструкция корпуса серии CSP/РН1 и CSP/РН2 для видеокамер обеспечивает простоту его установки на объекте наблюдения без использования дополнительных приспособлений. Возможны два варианта монтажа видеокамеры: крепления на стену /IX и крепления на потолок /X. Оба вида крепления выполнены на поворотных кронштейнах из оцинкованной стали, позволяющие точно позиционировать видеокамеры на объект наблюдения. По тех заданию заказчика изготавливаются кронштейны /FRAME, позволяющие устанавливать видеокамеры на стене, столбе, трубе или углах зданий для решения задач видеоконтроля в условиях, когда видеокамеры необходимо расположить как можно выше (наблюдение за периметром объекта или подступами к зданию).
Термокожухи предназначены для установки IP камер, а так же аналоговых видеокамер с цифровыми устройствами видео захвата для использования в составе высокотехнологичных интеллектуальных систем видеонаблюдения, в которых применяются технологии компьютерного зрения. Система видеонаблюдения с технологией компьютерного зрения предназначены для круглосуточного обеспечения безопасности объектов посредством автоматического обнаружения и распознавания целей (людей и автомобили) и передачи в реальном времени видеоинформации о нештатных ситуациях (пожаре, обвале, аварии и др.) оператору системы и автоматического включения аварийного оповещения.
Рудничный нормальный термокожух CSP/РН1 и CSP/РН2 возможно оснастить различными системами охлаждения, согласованными с заказчиком и сертификационным центром, и применяется в составе систем видеонаблюдения в условиях высоких температур, горячих (литейных) цехов, прокатных станов, печей, химических производств и прочих агрессивных сред.
По требованию заказчика, видеокамера устанавливается в термокожух CSP/РН1 и CSP/РН2 на заводе ООО «КОРТЕМ-ГОРЭЛТЕХ», что обеспечит надежность и отказоустойчивость устройства.
Область применения – шахты и рудники, неопасные по газу или пыли, согласно маркировке, ГОСТ 24754-81, ГОСТ 14254-96, и другим нормативным документам, регламентирующим применение рудничного нормального оборудования на опасных производственных объектах, поднадзорных Ростехнадзору РФ, и национальным техническим надзорам стран СНГ.
| СЕРТИФИКАЦИЯ | |
| Исполнение: | РН1 или РН2 |
| Защита: | IP66 |
| Сертификаты соответствия и разрешения: | ГОСТ Р РОСС RU.ГБ05.В04322 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 ТУ 3400-005-72453807-07 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00487 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Температура окружающей среды, °С: | -20...+60 |
| Максимальное напряжение, В: | 240 |
| Максимальный ток, А: | 50 |
| Резьба на присоединительных двух отверстиях: | 5 x 1/2 "Rc" ISO 7/1 (другой тип резьбы по требованию заказчика) |
| Максимальный вес термокожуха в сборе, Кг: | менее 20 |
| Максимальная нагрузка на кронштейн, Кг: | до 80 с коэффициентом запаса 2,6 |
| Материал корпуса: | Никелированная латунь, устойчивая к парам сероводорода, соляной кислоты и морского тумана. |
| Материал смотрового окна: | Ударопрочное термостойкое поликарбонатное стекло, стойкое к воздействию ультрафиолетового излучения |
| Материал кронштейна: | Оцинкованная сталь с эпоксидным покрытием. (другой материал кронштейна по требованию заказчика) |
| Класс защиты от поражения электрическим током: | I |
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
| Химостойкое исполнение: | по требованию Х1, Х2, Х3 |
| ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ | |
| Взрывозащищенное исполнение | |
| Защитный козырек | /K |
| Пневматическая насадка | /AIR |
| Дыхательный клапан | /ECD |
| Крепление по тех заданию | /FRAME |
| Монтажная пластина для крепления видеокамеры внутри корпуса | /PLATE |
| Исполнения для высоких температур (для истолнения 1ExdIICT2)* | /FOUNDRY |
| Климатическое исполнение ОМ1 | /МОРЕ |
| Исполнение для тропиков с защитой от насекомых | /ТЕРМИТЫ |
| Обогрев корпуса камеры | /HEAT |
| Обогрев стекла корпуса | /HEATWIN |
| Устройство защиты от грозовых разрядов и высоковольтных импульсных помех | /OVR |
| Внешний прожектор инфракрасной подсветки с длиной волны 870-880 нм (видимая подсветка) | /INFRA8 |
Внешний прожектор инфракрасной подсветки | /INFRA9 |
* термокожух возможно оснастить различными системами охлаждения, согласованнми с заказчиком и сертификационным центром

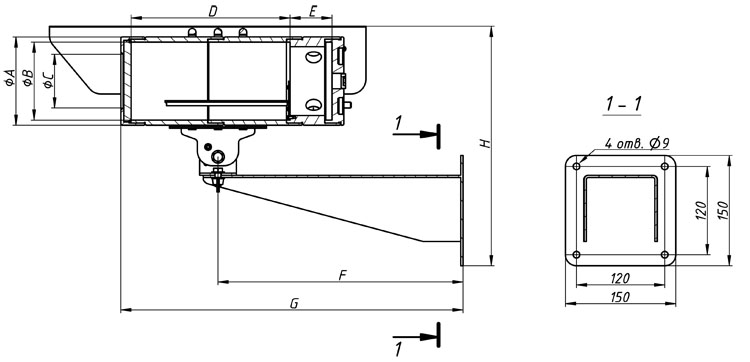

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
| Типоразмер корпуса | Внешние габаритные размеры, мм | Габариты полезного объема, мм | ||||||
| ØA | ØC | F | G | H | ØB | D | E | |
| CSP-10/РН1 | 120 | 73 | 333 | 384 | 326 | 106 | 5 | 57 |
| CSP-10/РН2 | ||||||||
| CSP-11/РН1 | 120 | 73 | 333 | 410 | 326 | 106 | 111 | 57 |
| CSP-11/РН2 | ||||||||
| CSP-12/РН1 | 120 | 73 | 333 | 465 | 326 | 106 | 216 | 57 |
| CSP-12/РН2 | ||||||||
| CSP-13/РН1 | 120 | 73 | 333 | 526 | 326 | 106 | 323 | 57 |
| CSP-13/РН2 | ||||||||

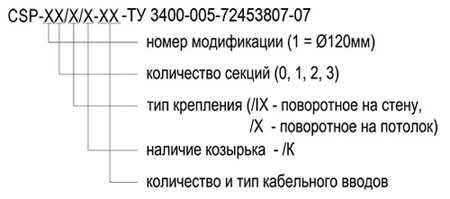

ФОРМИРОВАНИЕ МАРКИРОВКИ:
