НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Рудничный нормальный гибкий греющий среднетемпературный кабель с саморегулировкой температуры предназначен для обогрева и поддержания технологической температуры объектов автоматизации, ёмкостей, трубопроводов и любых других объектов, которым требуется дополнительная защита от замерзания и обледенения. Для лучшей передачи тепловой энергии рекомендуется применять монтажный герметик CRV-RTV.

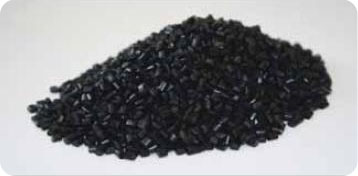

При низких температурах материал греющего элемента сжимается, создавая при этом множество токопроводящих дорожек из углеродного материала, снижая тем самым электрическое сопротивление. При прохождении через греющий элемент электрического тока происходит выделение тепловой энергии.
В более теплых участках греющего кабеля материал греющего элемента расширяется, сокращая при этом число токопроводящих дорожек. Электрическое сопротивление материала греющего элемента повышается, в результате снижается выделение тепловой энергии.
В горячих участках греющего кабеля расширение материала греющего элемента практически полностью разрывает токопроводящие дорожки. При этом электрическое сопротивление материала становится очень высоким, что приводит к значительному снижению выделения тепловой энергии. .
Область применения – шахты и рудники, неопасные по газу или пыли, согласно маркировке, ГОСТ 24754-81, ГОСТ 14254-96, и другим нормативным документам, регламентирующим применение рудничного нормального оборудования на опасных производственных объектах, поднадзорных Ростехнадзору РФ, и национальным техническим надзорам стран СНГ.
| СООТВЕТСТВИЕ СТАНДАРТАМ |
ГОСТ 14254-96 (МЭК 529-89), ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ Р МЭК 62086-1-2003, |
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) – целлюлозно-бумажная промышленность – пищевая промышленность | – среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – водоснабжение – канализация – утилизация отходов – горнодобывающая промышленность |
Расчета мощности электронагревателя для нагрева проточной среды | |
Расчет теплопотерь с поверхности электрообогреваемого трубопровода |
| СЕРТИФИКАЦИЯ | |
| Исполнение: | РН1 / РН2 |
| Степень защиты: | IP68 |
| Сертификаты и разрешения: | ГОСТ Р РОСС RU.ГБ05.В04323 TC RU C-RU.МЛ02.B.00180 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 ТУ 3400-007-72453807-07 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Температура окружающей среды, °С: | -60...+85/+135 |
| Минимальная температура монтажа, °С: | -40 |
| Рабочее положение в пространстве: | любое |
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
| Химостойкое исполнение: | По требованию Х1, Х2, Х3 |
| ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ | |
| Взрывозащищенное исполнение | |
| Пожаробезопасное исполнение | /FIR |
| Кабельный элемент для заделки греющего кабеля (заглушка греющего кабеля) | /MC-CORD |
| Греющие кабели RETO-CORD/S/PH1, RETO-CORD/S/PH2 | Вт/метр | Максимальная поддерживаемая рабочая t °C | Максимальная длина кабеля при включении через автоматический выключатель, при минимальной температуре эксплуатации, метры: | Max t °C | |||||
16А | 20А | 25А | 32А | 40А | |||||
| Греющий кабель с саморегулировкой температуры RETO-CORD/S/PH1, RETO-CORD/S/PH2 | Рудничный нормальный усиленный среднетемпературный типа RETO-CORD/S/PH1, RETO-CORD/S/PH2 с внешней изоляцией из фторполимера | W10 | 120°C | 116 | 145 | 181 | - | - | 135°C |
W15 | 104 | 130 | 162 | 208 | - | ||||
W20 | 92 | 115 | 143 | 184 | - | ||||
W25 | 72 | 90 | 112 | 144 | 180 | ||||
W30 | 60 | 75 | 93 | 120 | 150 | ||||

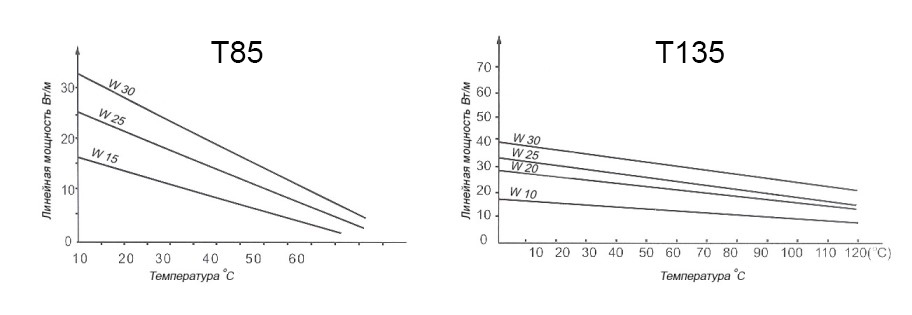

График зависимости линейной мощности от температуры:

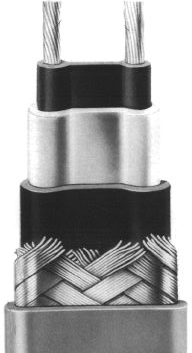

 | Устройство саморегулирующегося кабеля: 1. Токоведущие жилы из скрученной медной проволоки лужёной оловом. 2. Терморезистивный элемент. 3. Внутренняя изоляция для обеспечения диэлектрической стойкости, влагоустойчивости, защиты от ударных нагрузок и истирания, а также защиты от химического воздействия для тепловыделяющей матрицы. 4. Внешняя изоляция 5. Медный, покрытый оловом экран. 6. Внешняя защитная оболочка из фторполимера применяется в условиях повышенной влажности, а также при воздействии органических веществ и растворителей или иных агрессивных веществ в обычных зонах, или зонах классифицируемых, как взрывоопасные. (для исполнения /FIR не применяется) |
ПРИМЕР ЗАКАЗА: |  |
Расчета мощности электронагревателя для нагрева проточной среды |

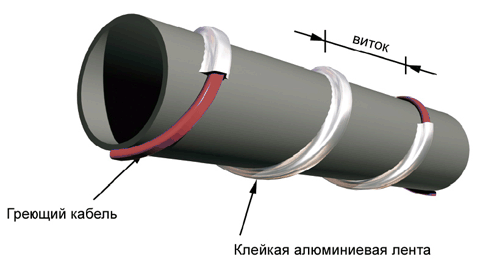

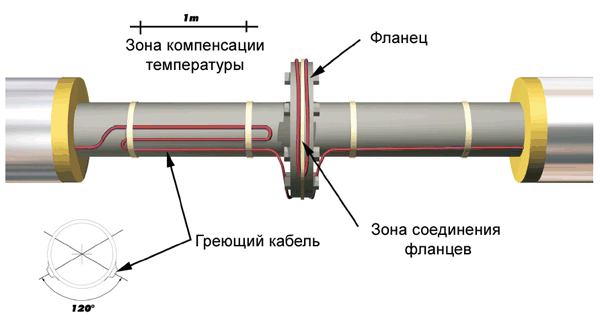

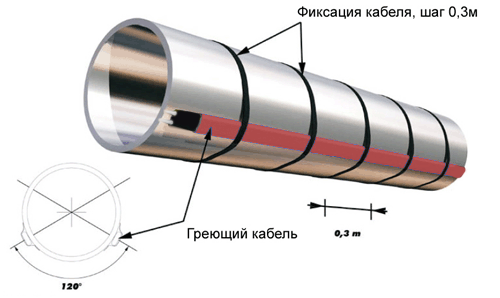

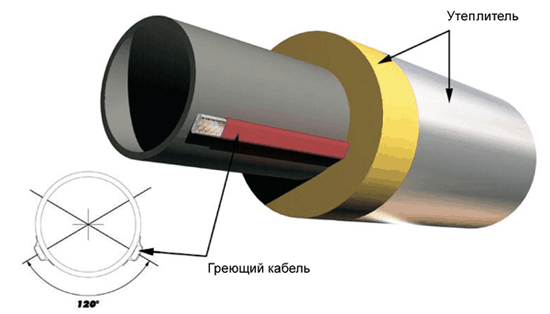

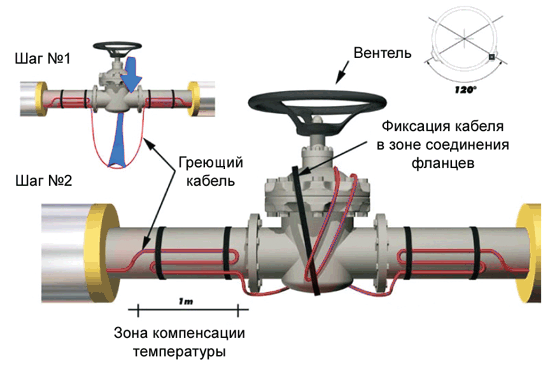

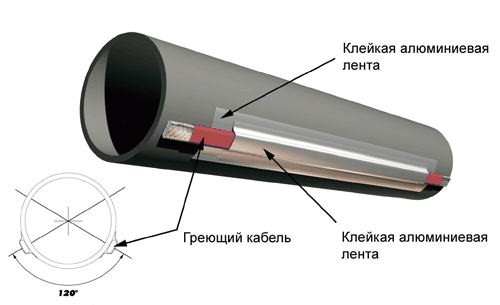

Примеры фиксации греющего кабеля на трубе
 |  |
