Рудничные нормальные посты данного типа предназначены для установки приборов: амперметров, вольтметров, видеокамер, фотореле и т.д. Измерительные приборы, устанавливаемые во внутрь коробки и имеют сертификат об утверждении типа средств измерения. Возможны различные варианты комплектации.
Улучшенные возможности визуализации
Стрелочные приборы могут иметь белую или 3-х цветную подсветку индикации. В зависимости от характера информации, она может отображаться в ином цвете или в мигающем варианте. 3-х цветной подсветкой можно подавать красный, желтый и зеленый фон. Так, например, с помощью внешнего управляющего сигнала можно изменять фон с зеленого (рабочее штатное состояние) на красный (предупреждение).
Рекомендуемые цвета
Белая: Подсветка в ночное время или при неблагоприятной погоде, в помещениях с плохой освещенностью.
Зеленый цвет: Индикация штатного состояния, например, при бесперебойном автоматическом режиме.
Желтый цвет: Индикация ручного режима, например, при изменении настроек.
Красный цвет: Предупреждающая индикация, например, при превышении показаний заданного диапазона значений.
Область применения – шахты и рудники, неопасные по газу или пыли, согласно маркировке, ГОСТ 24754-81, ГОСТ 14254-96, и другим нормативным документам, регламентирующим применение рудничного нормального оборудования на опасных производственных объектах, поднадзорных Ростехнадзору РФ, и национальным техническим надзорам стран СНГ.
| СЕРТИФИКАЦИЯ | ||
| Маркировка : | РН2 | |
| Защита: | IP66 | |
| Сертификаты соответствия и разрешения: | РОСС RU.ГБ05.B04321 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 ТУ 3400-005-72453807-07 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00487 | |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
Температура окружающей среды, °С: | -20...+85 |
Максимальное напряжение, В: | 1140 |
Максимальная сила тока, А: | 800 |
Резьба на присоединительных отверстиях: | Трубная коническая Rc ISO 7/1 |
Материал корпуса: | Коррозионностойкий модифицированный алюминиево-кремниевый
сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный. Окно - ударопрочное, боросиликатное стекло |
Покрытие: | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 (по требованию RAL FIRE) |
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
| Химостойкое исполнение: | по требованию Х1, Х2, Х3 |
| ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ | |
| Взрывозащищенное исполнение | |
| Обогрев | /HEAT |
Подсветка белая  12В | /LIT12DC |
| Подсветка белая ~220В | /LIT220AC |
Подсветка 3-х цветная  12В | /LIT3L12DC |

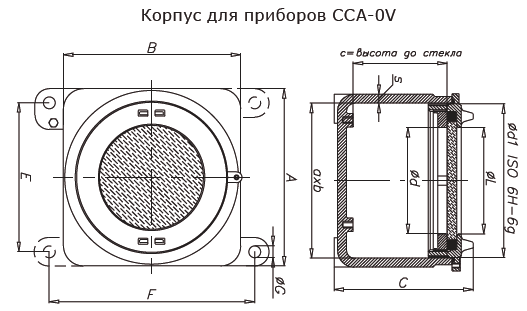

ТИП КОРОБКИ | 3D-МОДЕЛЬ И ЧЕРТЕЖ | РАЗМЕРЫ, ММ | МАССА, КГ | |||||||||||||
ВНЕШНИЕ | ВНУТРЕННИЕ | ОКНО | КРЕПЛЕНИЕ | |||||||||||||
A | B | C | a | b | c | Ød | Ød1 | s | v | ØL | E | F | ØG | |||
| ССА-0V/РН2 | 150 | 150 | 124 | 125 | 126 | 80 | 89 | 130X2 | 12 | 10 | 91 | 125 | 170 | 11 | 3,2 | |
| ССА-01V/РН2 | 175 | 176 | 155 | 148 | 150 | 108 | 90 | 150X2 | 13 | 10 | 88 | 154 | 195 | 10 | 4,6 | |
| ССА-02V/РН2 | 235 | 233 | 153 | 208 | 208 | 94 | 140 | 200X2 | 13 | 12 | 140 | 198 | 268 | 13 | 8,5 | |
| ССА-0ЗV/РН2 | 279 | 277 | 197 | 253 | 251 | 142 | 180 | 250X2 | 13 | 15 | 181 | 237 | 317 | 14 | 12,1 | |
CCA-04V/РН2 | 430 | 430 | 275 | 398 | 398 | 190 | 310 | 390X3 | 16 | 20 | 310 | 390 | 480 | 14 | - | |
 |  |  |
