Рудничный нормальный гибкий греющий низкотемпературный кабель высокой мощности с саморегулировкой температуры RETO-CORD-S-LD/PH1, RETO-CORD-S-LD/PH2

Продукция

Рудничный нормальный гибкий греющий низкотемпературный кабель высокой мощности с саморегулировкой температуры RETO-CORD-S-LD/PH1, RETO-CORD-S-LD/PH2

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Рудничный нормальный гибкий греющий кабель с саморегулировкой температуры предназначен для обогрева и поддержания технологической температуры объектов автоматизации, ёмкостей, трубопроводов и любых других объектов, которым требуется дополнительная защита от замерзания и обледенения.

При низких температурах материал греющего элемента сжимается, создавая при этом множество токопроводящих дорожек из углеродного материала, снижая тем самым электрическое сопротивление. При прохождении через греющий элемент электрического тока происходит выделение тепловой энергии.

В более теплых участках греющего кабеля материал греющего элемента расширяется, сокращая при этом число токопроводящих дорожек. Электрическое сопротивление материала греющего элемента повышается, в результате снижается выделение тепловой энергии.

Взрывозащищенные гибкие греющие кабели RETO-CORD В горячих участках греющего кабеля расширение материала греющего элемента практически полностью разрывает токопроводящие дорожки. При этом электрическое сопротивление материала становится очень высоким, что приводит к значительному снижению выделения тепловой энергии. .

Область применения - взрывоопасные зоны помещений и наружных установок, и рудники, неопасные по газу или пыли, согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996), регламентирующему применение электрооборудования во взрывоопасных зонах и зонах опасных по воспламенению горючей пыли, ГОСТ IEC 61241-3-2011, невзрывоопасные зоны, опасные производственные объекты I ,II, III, IV классов опасности, поднадзорные Ростехнадзору РФ, и национальным техническим надзорам стран ТС.

СООТВЕТСТВИЕ СТАНДАРТАМ

ГОСТ 14254-96 (МЭК 529-89), ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ Р МЭК 62086-1-2003,
ГОСТ 30852.8-2002, ТР ТС 012/2011, ТР ТС 004/2011, ГОСТ IEC 61241-1-1-2011, ГОСТ 24754-81, Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ

ОБЛАСТЬ ПРИМЕНЕНИЯ

– добыча и транспортировка нефти
– добыча и транспортировка газа
– нефтеперерабатывающие заводы НПЗ
– химические заводы
– черная (ЧМ) и цветная металлургия (ЦМ)
– целлюлозно-бумажная промышленность
– пищевая промышленность

– среднее машиностроение (АЭС, обогатительные фабрики др.)
– оборонная промышленность
– энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство )
– водоснабжение
– канализация
– утилизация отходов
– горнодобывающая промышленность

	Расчета мощности электронагревателя для нагрева проточной среды
	Расчет теплопотерь с поверхности электрообогреваемого трубопровода

СЕРТИФИКАЦИЯ
Взрывозащищенное исполнение
Степень защиты:	IP68
Сертификаты и разрешения:	ГОСТ Р РОСС RU.ГБ05.В04323 TC RU C-RU.МЛ02.B.00180 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 ТУ 3400-007-72453807-07

ТЕХНИЧЕСКИЕ ДАННЫЕ
Температура окружающей среды, °С:	-60...+85/+135
Минимальная температура монтажа, °С:	-40
Рабочее положение в пространстве:	любое
Климатическое исполнение:	УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5)
Химостойкое исполнение:	По требованию Х1, Х2, Х3

ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ
Взрывозащищенное исполнение
Пожаробезопасное исполнение	/FIR
Кабельный элемент для заделки греющего кабеля (заглушка греющего кабеля)	/MC-CORD

Греющие кабели RETO-CORD		Вт/метр	Максимальная поддерживаемая рабочая t °C	Максимальная длина кабеля через автоматический выключатель, при включении при минимальной температуре эксплуатации, метры:					Max t °C
				16А	20А	25А	32А	40А
Гибкий греющий низкотемпературный кабель высокой мощности с саморегулировкой температуры RETO-CORD-S-LD/PH1, RETO-CORD-S-LD/PH2	Усиленный низкотемпературный тип RETO-CORD-S-LD/PH1, RETO-CORD-S-LD/PH2 с внешней изоляцией из фторполимера	W30	65°C	44	55	69	88	110	70°C
		W50		26	33	41	53	66

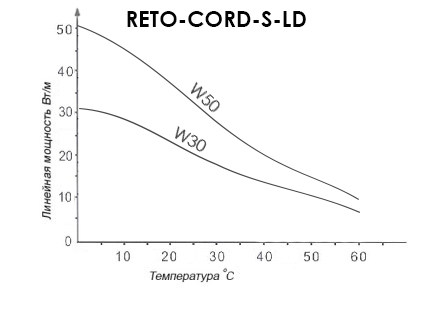

График зависимости линейной мощности от температуры:

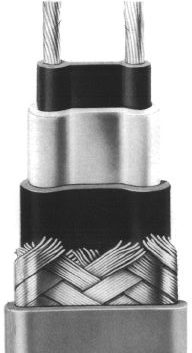

Устройство саморегулирующегося кабеля:

1. Токоведущие жилы из скрученной медной проволоки лужёной оловом.

2. Терморезистивный элемент.

3. Внутренняя изоляция для обеспечения диэлектрической стойкости, влагоустойчивости, защиты от ударных нагрузок и истирания, а так же защиты от химического воздействия для тепловыделяющей матрицы.

4. Внешняя изоляция

5. Медный, покрытый оловом экран.

6. Внешняя защитная оболочка из фторполимера применяется в условиях повышенной влажности, а также при воздействии органических веществ и растворителей или иных агрессивных веществ в обычных зонах, или зонах классифицируемых, как взрывоопасные. (для исполнения /FIR не применяется)

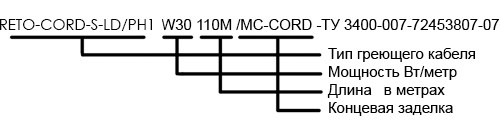

ПРИМЕР ЗАКАЗА:
