Рудничные нормальные греющие пластины RETO-PLATE-CAVO/РН1 и RETO-PLATE-CAVO/РН2 предназначены для обогрева прямых и изогнутых поверхностей, таких как емкости с нефтепродуктами, контейнеры, поверхности труб, емкости со смазочными материалами, обогрев перерабатываемых материалов, технологических конструкций, гидравлических приводов и сочленений силовых агрегатов и т.д.
Рудничные нормальны греющие пластины изготавливаются из специальной термостойкой резины и оснащены встроенным термостатом, не позволяющим превышать температуру нагрева греющей пластины свыше 190°С. Для лучшей передачи тепловой энергии рекомендуется применять монтажный герметик CRV-RTV или теплопроводну пасту CRV-TERMO.
Рудничные нормальны греющие пластины RETO-PLATE-CAVO/РН1 и RETO-PLATE-CAVO/РН2 крепятся непосредственно на обогреваемых поверхностях технологических объектов и конструкций, и предназначены для эксплуатации в самых неблагоприятных промышленных условиях, где требуется устойчивость оборудования к расширенным термодиапазонам, влаге и пыли.
Область применения – шахты и рудники, неопасные по газу или пыли, согласно маркировке, ГОСТ 24754-81, ГОСТ 14254-96, и другим нормативным документам, регламентирующим применение рудничного нормального оборудования на опасных производственных объектах, поднадзорных Ростехнадзору РФ, и национальным техническим надзорам стран СНГ
СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ 24754-81, ГОСТ 14254-96 (МЭК 529-89), гл. 7.3 ПУЭ, гл. 7.4 ПУЭ, РД 5.2-093-2004
| СЕРТИФИКАЦИЯ | |
| Маркировка: | РН1 или РН2 |
| Степень защиты: | IP67 |
| Сертификаты и разрешения: | ГОСТ Р РОСС RU.ГБ05.В04323 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Температура окружающей среды, °С: | -20...+60 |
| Напряжение питания, В: | 220 (50/60Гц) |
| Мощность, Вт: | 150, 300 |
| Плотность мощности, Вт/см,2: | 0.31, 0,32 |
| Максимальная температура нагрева поверхности, °С: | 190 |
| Сопротивление изоляции, МОм: | >100 |
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
| Химостойкое исполнение: | По требованию Х1, Х2, Х3 |
| ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ |
| Взрывозащищенное исполнение |

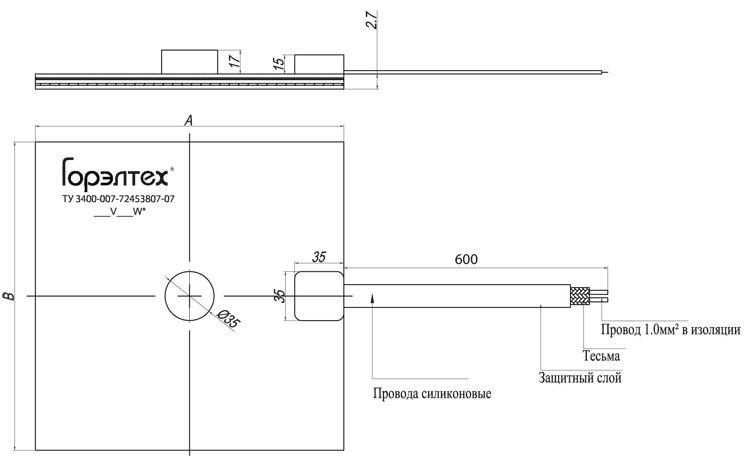

КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ
| Модель | Размер AxB, мм: | Мощность, Вт: | Плотность мощности, Вт/см,2: |
| RETO-PLATE-CAVO-150W/T190/РН1 | 220x220 | 150 | 0,31 |
| RETO-PLATE-CAVO-150W/T190/РН2 | |||
| RETO-PLATE-CAVO-300W/T190/РН1 | 305x305 | 300 | 0,32 |
| RETO-PLATE-CAVO-300W/T190/РН2 |
