Рудничные нормальные греющие пластины RETO-PLATE/РН1 и RETO-PLATE/РН2 предназначены для обогрева прямых и изогнутых поверхностей, таких как емкости с нефтепродуктами, контейнеры, поверхности труб, емкостей со смазочными материалами, обогрев перерабатываемых материалов, технологических конструкций, гидравлических приводов и сочленений силовых агрегатов и т.д. Рудничные нормальные греющие пластины RETO-PLATE/РН1 и RETO-PLATE/РН2 изготавливаются из специальной термостойкой резины, имеют сетку заземления и ввод для подключения питания. Пластины крепятся непосредственно на обогреваемых поверхностях технологических объектов и конструкций, и предназначены для эксплуатации в самых неблагоприятных промышленных условиях, где требуется устойчивость оборудования к расширенным термодиапазонам, влаге и пыли.
Область применения – шахты и рудники, неопасные по газу или пыли, согласно маркировке, ГОСТ 24754-81, ГОСТ 14254-96, и другим нормативным документам, регламентирующим применение рудничного нормального оборудования на опасных производственных объектах, поднадзорных Ростехнадзору РФ, и национальным техническим надзорам стран СНГ.
Преимущества:
- Простота установки.
- Высокая энергетическая эффективность за счёт плотного прилегания обогревателя к стенкам обогреваемого корпуса.
СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ 24754-81, ГОСТ 14254-96 (МЭК 529-89), гл. 7.3 ПУЭ, гл. 7.4 ПУЭ, РД 5.2-093-2004
| СЕРТИФИКАЦИЯ | |
| Маркировка: | РН1 или РН2 |
| Степень защиты: | IP66 |
| Сертификаты и разрешения: | ГОСТ Р РОСС RU.ГБ05.В04323 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Температура окружающей среды, °С: | -20...+60 |
| Номинальное напряжение питания, В: | ~220 (50/60Гц) |
| Мощность, Вт: | 600, 1200 |
| Выходная мощность, Вт/см2: | 0.31 |
| Сопротивление изоляции, МОм: | > 50 |
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
| Химостойкое исполнение: | По требованию Х1, Х2, Х3 |
| ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ | |
| Взрывозащищенное исполнение | |
| Устройство контроля и управления температурой SA-TERMOSTAT | /SA-TERMOSTAT-0.-1.10 /SA-TERMOSTAT-0.4.15 /SA-TERMOSTAT-0.64.75 /SA-TERMOSTAT-D0.120 /SA-TERMOSTAT-M0.60 /SA-TERMOSTAT-M0.80 |

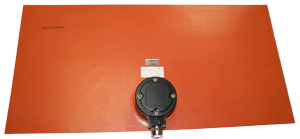

КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ RETO-PLATE/600/РН1, RETO-PLATE/600/РН2
КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ RETO-PLATE/1200/РН1, RETO-PLATE/1200/РН2
| Типовые модели | RETO-PLATE/600 | RETO-PLATE/1200 |
| Размер, мм: | 610x305 | 610x610 |
| Мощность , Вт: | 600 | 1200 |

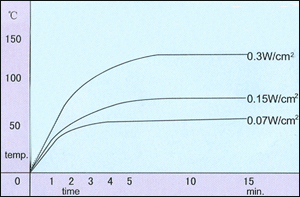

 | График нагрева поверхности греющей пластины на воздухе при различных мощностях нагревательного элемента. |
Рудничные нормальные греющие пластины RETO-PLATE/РН1 и RETO-PLATE/РН2 могут комплектоватся устройствами контроля и управления температурой SA-TERMOSTAT.
| Модель | Тип | Температура нагрева, °C |
| SA-TERMOSTAT-0.-1.10 | Фиксированная температура | 7-13 |
| SA-TERMOSTAT-0.4.15 | 12-18 | |
| SA-TERMOSTAT-0.64.75 | 72-78 | |
| SA-TERMOSTAT-D0.120 | Программируемая температура | 0...120 |
| SA-TERMOSTAT-M0.60 | Ручная регулировка | 0...60 |
| SA-TERMOSTAT-M0.80 | 0...80 |
|
|
