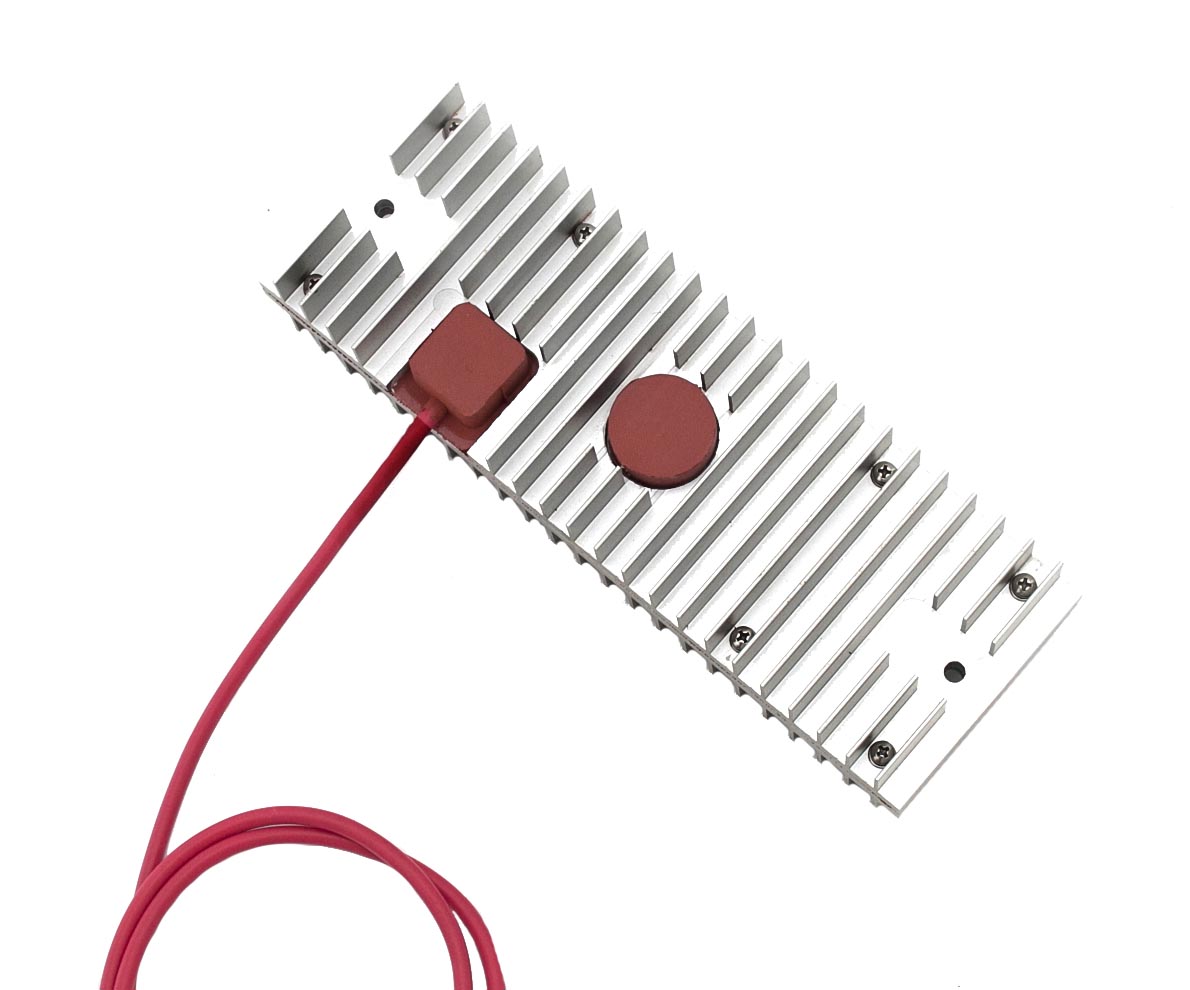

Рудничные нормальные обогреватели RETO-PLATE-HS-480W-T190/РН1 и RETO-PLATE-HS-480W-T190/РН2 предназначены для поддержания заданной положительной температуры в шкафах для КИПиА, шкафах автоматики, утепленных шкафах, в том числе и во взрывоопасных зонах помещений и установок. Благодаря применению греющих пластин гарантируется высокая эксплуатационная надежность, так как исключаются колебания температуры или же поддерживается необходимая минимальная температура. Греющие пластины так-же используется для предотвращения выхода из строя оборудования из-за утечек тока на электрических частях или из-за других неисправностей, которые могут возникнуть вследствие образования коррозии на механических деталях установок и электрических контактах вследствие возникновения «точки росы».
Рудничные нормальные обогреватели RETO-PLATE-HS-480W-T190/РН1 и RETO-PLATE-HS-480W-T190/РН2 для шкафов автоматики (ОША) оснащены встроенным термостатом, не позволяющим превышать температуру нагрева греющей пластины свыше 190°С. Благодаря конструкции радиатора создается «каминный эффект», что дает возможность равномерного распределения тепла внутри коробок и шкафов.
Рудничные нормальные обогреватели RETO-PLATE-HS-480W-T190/РН1 и RETO-PLATE-HS-480W-T190/РН2 для шкафов автоматики (ОША) могут комплектоватся устройствами контроля и управления температурой SA-TERMOSTAT.
Область применения – шахты и рудники, неопасные по газу или пыли, согласно маркировке, ГОСТ 24754-81, ГОСТ 14254-96, и другим нормативным документам, регламентирующим применение рудничного нормального оборудования на опасных производственных объектах, поднадзорных Ростехнадзору РФ, и национальным техническим надзорам стран СНГ.
СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ 24754-81, ГОСТ 14254-96 (МЭК 529-89), гл. 7.3 ПУЭ, гл. 7.4 ПУЭ, РД 5.2-093-2004
| СЕРТИФИКАЦИЯ | |
Исполнение: | РН1 или РН2 |
| Степень защиты: | IP67/68 |
| Рабочее положение в пространстве: | любое |
| Сертификаты и разрешения: | ГОСТ Р РОСС RU.ГБ05.В04323 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 ТУ 3400-007-72453807-07 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Температура окружающей среды, °С: | -20...+60 |
| Напряжение питания, В: | 220 (50/60Гц) |
| Потребляемый ток, А: | 2 |
| Мощность, Вт: | 480 |
| Плотность мощности, Вт/см,2: | 2 |
| Максимальная температура нагрева поверхности, °С: | 190 |
| Сопротивление изоляции, МОм: | >100 |
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
| Химостойкое исполнение: | По требованию Х1, Х2, Х3 |
| ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ |
| Взрывозащищенное исполнение |

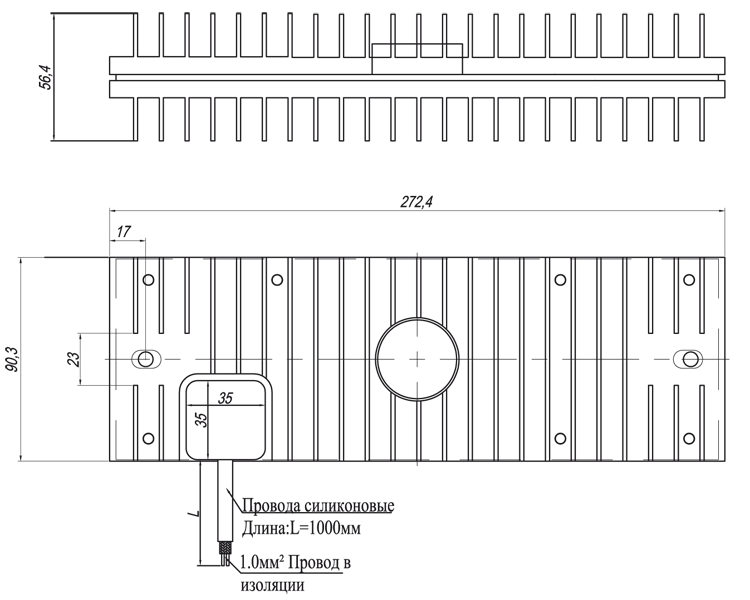

КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ
При необходимости нагрева менее 190°С взрывозащищенные обогреватели RETO-PLATE-HS-480W-T190 для шкафов автоматики (ОША) могут комплектоватся устройствами контроля и управления температурой SA-TERMOSTAT.
| Модель | Тип | Температура нагрева, °C |
| SA-TERMOSTAT-0.-1.10 | Фиксированная температура | 7-13 |
| SA-TERMOSTAT-0.4.15 | 12-18 | |
| SA-TERMOSTAT-0.64.75 | 72-78 | |
| SA-TERMOSTAT-D0.120 | Программируемая температура | 0...120 |
| SA-TERMOSTAT-M0.60 | Ручная регулировка | 0...60 |
| SA-TERMOSTAT-M0.80 | 0...80 |
