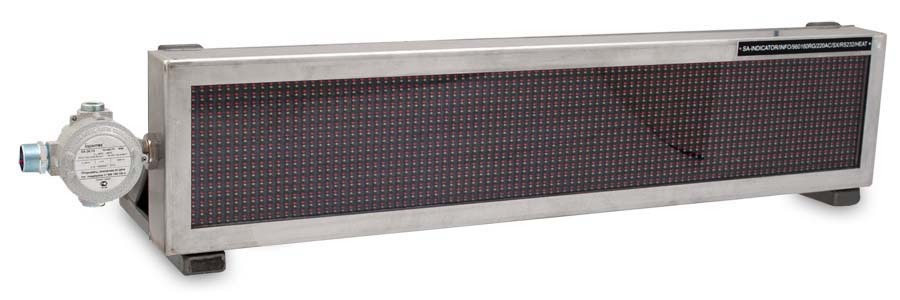

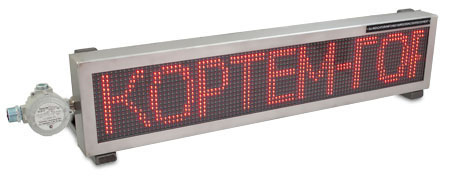

Рудничное нормальные светодиодные электронное информационное табло SA-INDICATOR/INFO/РН2 позволяет осуществлять индикацию любой информации (времени, температуры, путей эвакуации, рекламной и торговой, технической информации т .д.).
Преимуществом данного решения является возможность программировать любую надпись и графическое изображение непосредственно на объекте заказчика (интерфейс программирования RS232), а так же высокая читаемость отображаемой информации, благодаря использованию светодиодов высокой яркости.
Рудничное нормальное электронное светодиодное табло SA-INDICATOR/INFO/РН2 обеспечивает возможность вывода надписи с эффектами: статическая надпись; мигающая надпись; бегущая строка. Преимуществом бегущей строки является возможность демонстрировать большое количество текстовой и графической информации на сравнительно небольшой площади табло, используя для этого горизонтальное перемещение отображаемой информации.
Информационный блок загружается в память информационного табло, после чего оно функционирует автономно (то есть не требуется постоянное подключение RS232). Электронное светодиодное табло оборудовано энергонезависимой памятью, что позволяет сохранять введённую информацию независимо от наличия питания.
На сегодняшний момент табло SA-INDICATOR/INFO/РН2 является самым большим в своем роде. Сочетая в себе все преимущества светодиодных табло устройство имеет габариты отображаемой области экрана 960x160мм и разрешение 16 точек по вертикали, что позволяет отображать текстовую информацию шрифтами повышенной жирности, что улучшает ее восприятие людьми с нарушениями зрения с любых углов обзора и дает конкурентное преимущество перед аналогичными изделиями сторонних изготовителей. Сила излучения и яркость светодиодов вывода текста красного или зеленого света на черном фоне дисплея полностью обеспечивает контрастное восприятие информации при любых условиях освещенности.
Размер области отображения светодиодного табло 960x160мм, 640x160мм и 320x160мм. Разрешение изображения может составлять 32х16, 64х16, 96х16 точек. Цвета индикации: одноцветный - красный, белый, желтый, зеленый, синий; двухцветный – красный/зеленый.
Корпус из нержавеющей стали гарантирует надежность и долговечность эксплуатации рудничного нормального табло даже в самых тяжелых условиях эксплуатации.
Область применения – шахты и рудники, неопасные по газу или пыли, согласно маркировке, ГОСТ 24754-81, ГОСТ 14254-96, и другим нормативным документам, регламентирующим применение рудничного нормального оборудования на опасных производственных объектах, поднадзорных Ростехнадзору РФ, и национальным техническим надзорам стран СНГ.
| СЕРТИФИКАЦИЯ | |
| Исполнение: | РН2 |
Защита: | IP67 |
Сертификаты соответствия и разрешения: | РОСС RU.ГБ05.B04321 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 ТУ 3400-005-72453807-07 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
Температура окружающей среды, °С: | -20...+60 -60…+60 (для взрывозащищенного исполнения) |
| Напряжение питания, В: | ~220 (50/60Гц) |
| Потребляемый ток, А: | 1,7 |
| Максимальная потребляемая мощность, Вт | 370 |
| Область отображения табло, мм: | 960x160, 640x160, 320x160 |
| Разрешение изображения: | 32х16, 64х16, 96х16 точек |
Материал: | Нержавеющая сталь марки AISI 304 (по требованию AISI 316) |
| Класс защиты от поражения электрическим током: | I |
Климатическое исполнение: | УХЛ1 (по требованию УХЛ4, УХЛ5, Т1, Т2, Т3, Т5, ХЛ5, OM1, OM2, OM3, OM4, В5) |
| Химостойкое исполнение: | По требованию Х1, Х2, Х3 |
| ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ | |
| Взрывозащищенное исполнение | |
Напряжение питания  12В | /12DC |
| Обогрев | /HEAT |
| Защитный козырек | /К |
| Рама по схеме заказчика | /РАМА |
| Надпись “ВЫХОД” (Вывод любой информации по желанию заказчика) | /ВЫХОД |

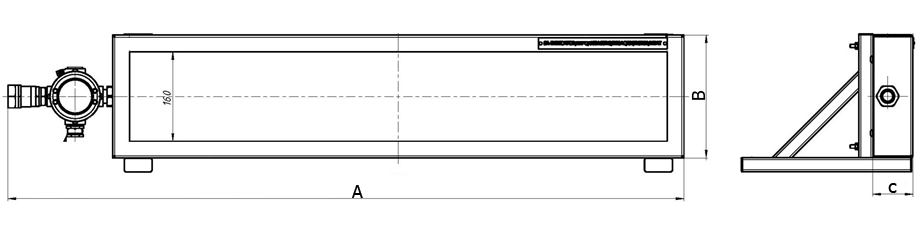

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
| Модель | ТЕМПЕРАТУРНЫЙ КЛАСС | РАЗМЕР, ММ | МАССА, КГ | ||
| А | В | C | |||
| SA-INDICATOR/INFO/960160/РН2 | T5 | 1200 | 220 | 70 | 25 |
| SA-INDICATOR/INFO/640160/РН2 | 880 | 220 | 70 | по запросу | |
| SA-INDICATOR/INFO/320160/РН2 | 560 | 220 | 70 | по запросу | |
 |  |
Преимущества светодиодных электронных табло
Одними из важнейших факторов достижения наилучших показателей качества восприятия информации со светового табло – это размер информационной области, отражающая способность паразитных источников света и излучение света непосредственно текстовой информацией, что делает ее восприятие однозначным при любых условиях освещенности, и не дает возможности ошибочного чтения при неактивном (выключенном) табло.
Наилучшим образом эти факторы сочетают в себе табло на основе светодиодных матриц. Информация отображается непосредственно источниками света, что делает ее восприятие всегда однозначным при любых условиях освещенности. Ошибочность чтения информации так же исключается, т.к. в момент не активности табло область отображения информации однотонна - четного цвета.
На сегодняшний момент табло SA-INDICATOR/INFO является самым большим в своем роде. Сочетая в себе все преимущества светодиодных табло устройство имеет габариты отображаемой области экрана 960x160мм и разрешение 16 точек по вертикали, что позволяет отображать текстовую информацию шрифтами повышенной жирности, что улучшает ее восприятие людьми с нарушениями зрения с любых углов обзора и дает конкурентное преимущество перед аналогичными изделиями сторонних изготовителей. Сила излучения и яркость светодиодов вывода текста красного или зеленого света на черном фоне дисплея полностью обеспечивает контрастное восприятие информации при любых условиях освещенности.
Для создания сравнительной характеристики световых табло был проведен ряд контрольных замеров при различных условиях освещенности от 300 до 45 000 люкс, и различных углах обзора, до 60 градусов. В исследовании приняла участие смешанная группа экспертов различной возрастной группы и с различным уровнем зрения.
 |
На графике представлены сводные данные экспериментальных исследований качества восприятия информации со световых табло различной конструкции в зависимости от освещенности, расстояния, угла обзора, однозначности восприятия информации. Результаты исследования: |
