ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Рудничные нормальные светильники серии EXEL-V/РН1 для люминесцентных ламп предназначены для общего освещения подземных выработок-забоев оборудованных механизированными комплексами, штреков с оборудованием для постоянного транспорта, погрузочных пунктов, околоствольных дворов шахт, в подземных выработках рудников и шахт, не опасных в отношении взрыва газа, пара или пыли, в местах где необходимо обеспечить защиту IP 66.
Корпус рудничных нормальных светильников серии EXEL-V/РН1 состоит из нержавеющй стали марки AISI 316L (“монель” марки 03Х17Н14М3 по ГОСТ 5632), с термостойким ударопрочным боросиликатным стеклом, которое блокируется замком, с переключателем блокировки питания.
Для удобства и экономии времени анодированная алюминиевая панель закреплена замками-защелками. Искробезопасные патроны специально разработаны для применения в первой зоне. Рудничные нормальные светильники EXEL-V/РН1 имеют проходное и тупиковое подключение проводом или металлорукавом с сечением жил проводника до 6 мм кв. (с кабельным наконечником) кабельные вводы UNI или другого типа ( по требованию ) с одной или двух сторон корпуса.
Безопасная электронная ПРА разработана для быстрого, надежного и щадящего зажигания люминесцентных ламп при отрицательных температурах до -40°С, без мерцания с автоматической функцией отключения дефектных или отказавших ламп. При этом обеспечивается зажигание в рабочем состоянии, что позволяет увеличить срок службы лампы не менее 39%.
Область применения – шахты и рудники, неопасные по газу или пыли, согласно маркировке, ГОСТ 24754-81, ГОСТ 14254-96, и другим нормативным документам, регламентирующим применение рудничного нормального оборудования на опасных производственных объектах, поднадзорных Ростехнадзору РФ, и национальным техническим надзорам стран СНГ.
АКСЕССУАРЫ, ОПЦИИ И ИСПОЛНЕНИЯ
- Взрывозащищенное исполнение
- Корпус светильника из полиэстера армированного стекловолокном, взрывозащищенное исполнение
- Корпус светильника из полиэстера армированного стекловолокном, рудничное нормальное исполнение /РН1
- Люминесцентная лампа
СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ 24754-81, ГОСТ 14254-96 (МЭК 529-89), гл. 7.3 ПУЭ, гл. 7.4 ПУЭ, РД 5.2-093-2004
| СЕРТИФИКАЦИЯ | |
| Исполнение: | РН1 |
| Защита: | IP66 |
| Сертификаты соответствия и разрешения: | ГОСТ Р РОСС RU.ГБ05.В04322 ГОСТ ISO 9001-2011 (ISO 9001:2008) ТС RU C-RU.МЛ02.В.00394 НСОПБ.RU.ПР 014.Н.00034 Ростехнадзор РФ Разрешение № РРС 00-044017 ТУ 3400-006-72453807-07 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00488 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Температура окружающей среды, °С: | -20…+55 |
Патрон: | G13 двухконтактный |
Номинальное напряжение: | ~110/230В |
Номинальная частота: | 50/60 Гц |
Электрическая схема: | Подключение к клеммной коробке, клеммы L, N, PЕ сечением 4 мм2 |
Коэффициент мощности: | 0,96 |
Материал корпуса: | Нержавеющая сталь марки AISI 316L (“монель” марки 03Х17Н14М3 по ГОСТ 5632), термостойкое ударопрочное боросиликатное стекло. |
| Класс защиты от поражения электрическим током: | I |
Климатическое исполнение: | УХЛ1 (по требованию УХЛ4, УХЛ5, Т1, Т2, Т3, Т5, ХЛ5, OM1, OM2, OM3, OM4, В5) |
| Химостойкое исполнение: | по требованию Х1, Х2, Х3 |
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
| Модель | Количество ламп | Мощность ламп, Вт | Тип ПРА | Напряжение, В | Размер, мм | Масса, кг | |||
| А | А1 | В | С | ||||||
| EXEL-V-118/РН1 | 1 | 18 | двухканальная электронная | 110/230 | 735 | 420 | 210 | 155 | 8,5 |
| EXEL-V-136/РН1 | 1 | 36 | 1335 | 720 | 185 | 155 | 14,5 | ||
| EXEL-V-218/РН1 | 2 | 18 | 735 | 420 | 210 | 155 | 8,5 | ||
| EXEL-V-236/РН1 | 2 | 36 | 1385 | 720 | 185 | 155 | 14,5 | ||
| EXEL-V-118M/РН1 | 1 | 18 | электронная | 230 | 785 | 420 | 185 | 155 | 8,5 |
| EXEL-V-136M/РН1 | 1 | 36 | 1370 | 720 | 185 | 155 | 14,5 | ||
| EXEL-V-218M/РН1 | 2 | 18 | 735 | 420 | 210 | 155 | 8,5 | ||
| EXEL-V-236M/РН1 | 2 | 36 | 1380 | 720 | 185 | 155 | 14,5 | ||
ПОДКЛЮЧЕНИЕ
Подключение производится через кабельный или трубный ввод.
См. информацию по подбору кабельного ввода...>>
ОПИСАНИЕ КОНСТРУКЦИИ

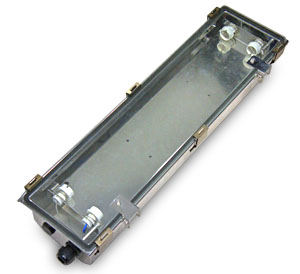

- Корпус из нержавеющей стали марки AISI 316L
- Термостойкое ударопрочное боросиликатное стекло
- Выключатель
- Внутренняя панель из прессованного алюминия
- Внутренний светорассеивающий отражатель из пластифицированного алюминия белого цвета
- Винты из нержавеющей стали
- Электропроводка выполнена проводами с силиконовой изоляцией, температура окружающей среды до 200 °С
- Силиконовые уплотнительные кольца, устойчивые к кислотам и углеводородам
ПОДБОР ЛЮМИНЕСЦЕНТНОЙ ЛАМПЫ

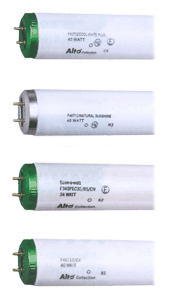

 | Холодный белый Естественный солнечный Спецификация 35/полный спектр Дневной свет делюкс |
Лампа холодного белого цвета (внизу) кажется ярче, но лампы дневного света с более высокой цветовой температурой дают приятный свет и лучшую цветопередачу.
|
ВНЕШНИЙ ВИД | ОПИСАНИЕ | РАЗМЕР | ХАРАКТЕРИСТИКИ | ОБОЗНАЧЕНИЕ | ||||||
| Люминесцентная лампа (по заказу) | 18Вт | 1350Лм | LAMP-L18W21 | ||||||
36Вт | 3350Лм | LAMP-L36W21 | ||||||||
| Шпилька M8 | 250мм | Оцинкованная сталь | BRF8MIN/250 | ||||||
 | Рым-болт | Оцинкованная сталь | GOF-8 | |||||||
 | Скоба крепления "U" | Оцинкованная сталь | G-244 | |||||||
 | Скоба крепления "V" | Оцинкованная сталь | G-263 | |||||||
 | Скоба крепления "D" | Оцинкованная сталь | G-258 | |||||||
 | Скоба крепления "P" | Оцинкованная сталь | G-0480 | |||||||
 | Крышка плафон | Термостойкое ударопрочное боросиликатное стекло | B18-450 | |||||||
| B36-450 | ||||||||||
 | Патрон | G13 | 250В - 4А | G-0312E/... | ||||||
 | Заглушка с уплотнительным кольцом и контргайкой | М25х1.5 | 2ЕхеIIT6 IP66/67 | PLG1IXEP DL2IXEP | ||||||
 | Двухканальная электронная ПРА | 1 x 18Вт | 110/240В | EB4118/M | ||||||
| 2 x 18Вт | EB4218/M | |||||||||
| 1 х 36Вт | EB4136/M | |||||||||
| 2 х 36Вт | EB4236/M | |||||||||
| Одноканальная электронная ПРА | 1 x 18Вт | 230/240В | EB218/240 | |||||||
| 2 x 18Вт | ||||||||||
| 1 х 36Вт | EB236/240 | |||||||||
| 2 х 36Вт | ||||||||||
| Табличка с надписью или пиктограммой стандартная или произвольная на русском, английском, казахском, украинском, белорусском языках по выбору заказчика |
| ||||||||
 | Кабельный ввод | Коды и характеристики вводов см. в разделе "Кабельные вводы" (заказывается отдельно) | ||||||||
ВАРИАНТЫ МОНТАЖА
 |  |  |
| Монтаж на скобе крепления "D" 45° | Подвесной монтаж на рым-болтах | Монтаж на трубу |
 |  |
| Монтаж на скобе крепления "U" | Монтаж на скобе крепления "V" |
Монтаж на опоре
ФОТОМЕТРИЧЕСКИЕ КРИВЫЕ
КД/1000 ЛМ

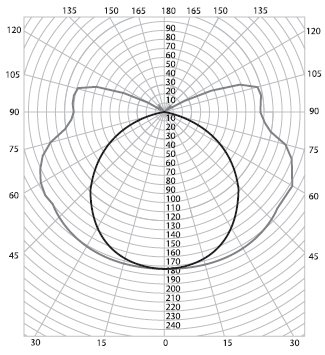

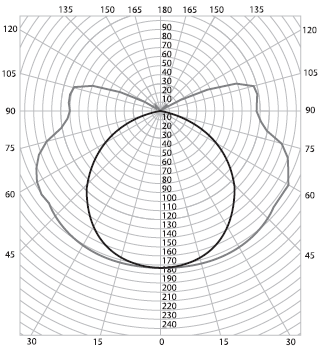

EXEL-V-118/РН1 | EXEL-V-136/РН1 |
 |  |

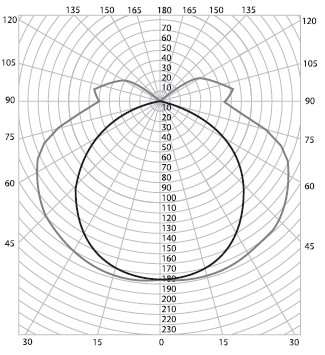

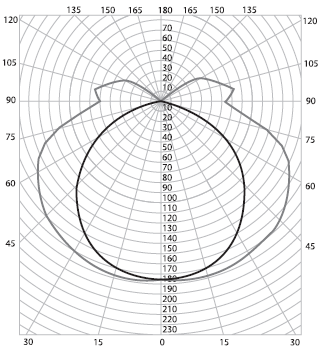

EXEL-V-218/РН1 | EXEL-V-236/РН1 |
 |  |
 | |
