ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

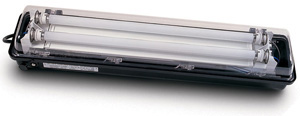

Рудничные нормальные светильники серии EXEL/РН1 для люминесцентных ламп предназначены для общего освещения подземных выработок-забоев оборудованных механизированными комплексами, штреков с оборудованием для постоянного транспорта, погрузочных пунктов, околоствольных дворов шахт, в подземных выработках рудников и шахт, не опасных в отношении взрыва газа, пара или пыли, в местах где необходимо обеспечить защиту IP 66.
Корпус рудничных нормальных светильников серии EXEL/РН1 состоит из антистатического полиэстера с добавлением графита, армированного длинными волокнами стекловолокна, с прозрачным поликарбонатным колпаком, который блокируется поворотным замком с переключателем блокировки питания. Благодаря чему рудничные нормальные люминесцентные светильнки устойчивы к постоянному воздействию агрессивных сред, в том числе к парам сероводорода, химически стойкого по отношению к рабочим средам и устойчивого к УФ-излучению. Это позволяет расширить область эксплуатации светильников EXEL/РН1 и повысить их отказоустойчивость относительно тех же показателей светильников из стальных корпусов, в том числе обработанных композитным сплавом или покрытых порошковой эпоксидно-полимерной эмалью (быстрое разрушение от паров сероводорода, а так же несоответствие требованиям РД в части по воздействию сероводорода).
Для удобства и экономии времени анодированная алюминиевая панель закреплена замками-защелками. Искробезопасные патроны специально разработаны для применения в первой зоне. Светильник имеет проходное и тупиковое подключение проводом или металлорукавом с сечением жил проводника до 6 мм кв. (с кабельным наконечником) кабельные вводы UNI или другого типа ( по требованию ) с одной или двух сторон корпуса. Безопасная электронная ПРА разработана для быстрого, надежного и щадящего зажигания люминесцентных ламп при отрицательных температурах до -40°С, без мерцания с автоматической функцией отключения дефектных или отказавших ламп. При этом обеспечивается зажигание в рабочем состоянии, что позволяет увеличить срок службы лампы не менее 39%.
Для аварийного режима работы в рудничных нормальных светильниках аварийного освещения применяется никелево-кадмиевая (Ni-Cd) батарея, что позволяет гарантировать аварийную работу даже при температуре до -40°С, в отличии от традиционных герметичных свинцово-кислотных (SLA) батарей. Правильная работа светильника при температуре до -40°С, подтверждена и функциональными испытаниями с наработкой на отказ. Исполнение светильников с внешним блоком аккумуляторных батарей предназначены для длительной эксплуатации при повышенных температурах окружающей среды.
Область применения – шахты и рудники, неопасные по газу или пыли, согласно маркировке, ГОСТ 24754-81, ГОСТ 14254-96, и другим нормативным документам, регламентирующим применение рудничного нормального оборудования на опасных производственных объектах, поднадзорных Ростехнадзору РФ, и национальным техническим надзорам стран СНГ.
АКСЕССУАРЫ, ОПЦИИ И ИСПОЛНЕНИЯ
- Взрывозащищенное исполнение
- Корпус светильника из нержавеющей стали, взрывозащищенное исполнение
- Корпус светильника из нержавеющей стали, рудничное нормальное исполнение /РН1
- Корпус светильника из серого полиэстера
- Люминесцентная лампа
СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ 24754-81, ГОСТ 14254-96 (МЭК 529-89), гл. 7.3 ПУЭ, гл. 7.4 ПУЭ, РД 5.2-093-2004
 | Библиотека IES файлов осветительных устройств ООО «КОРТЕМ-ГОРЭЛТЕХ» |
| СЕРТИФИКАЦИЯ | |
| Исполнение: | РН1 |
| Защита: | IP66 |
| Сертификаты соответствия и разрешения: | ГОСТ Р РОСС RU.ГБ05.В04322 ГОСТ ISO 9001-2011 (ISO 9001:2008) ТС RU C-RU.МЛ02.В.00394 НСОПБ.RU.ПР 014.Н.00034 Ростехнадзор РФ Разрешение № РРС 00-044017 ТУ 3400-006-72453807-07 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00488 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Температура окружающей среды, °С: | -20…+55 |
Патрон: | G13 двухконтактный |
Номинальное напряжение: | ~110/230В |
Номинальная частота: | 50/60 Гц |
Электрическая схема: | Подключение к клеммной коробке, клеммы L, N, PЕ сечением 4 мм2 |
Коэффициент мощности: | 0,96 |
Материал корпуса: | Ударопрочный антистатический полиэстер с добавлением графита, армированный длинными волокнами стекловолокна, химически стойкий по отношению к рабочим средам и устойчивый к УФ излучению. Колпак - прозрачный, устойчивый к ультрафиолету невозгораемый поликарбонат |
| Класс защиты от поражения электрическим током: | I |
Климатическое исполнение: | УХЛ1 (по требованию УХЛ4, УХЛ5, Т1, Т2, Т3, Т5, ХЛ5, OM1, OM2, OM3, OM4, В5) |
| Химостойкое исполнение: | по требованию Х1, Х2, Х3 |
МОЩНОСТЬ Вт | ЕМКОСТЬ АККУМУЛЯТОРА, Ач | ВРЕМЯ РАЗРЯДКИ, МИН |
18 | 4 | 120 |
7 | 210 | |
36 | 4 | 90 |
7 | 180 |
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
| Модель | Количество ламп | Мощность ламп, Вт | Тип ПРА | Напряжение, В | Размер, мм | Масса, кг | |||
| А | А1 | В | С | ||||||
| EXEL-118/РН1 | 1 | 18 | двухканальная электронная | 110/230 | 785 | 420 | 185 | 155 | 5 |
| EXEL-136/РН1 | 1 | 36 | 1370 | 720 | 185 | 155 | 8 | ||
| EXEL-218/РН1 | 2 | 18 | 785 | 420 | 185 | 155 | 5,5 | ||
| EXEL-236/РН1 | 2 | 36 | 1370 | 720 | 185 | 155 | 8,5 | ||
| EXEL-118M/РН1 | 1 | 18 | электронная | 230 | 785 | 420 | 185 | 155 | 5 |
| EXEL-136M/РН1 | 1 | 36 | 1370 | 720 | 185 | 155 | 8 | ||
| EXEL-218M/РН1 | 2 | 18 | 785 | 420 | 185 | 155 | 5,5 | ||
| EXEL-236M/РН1 | 2 | 36 | 1370 | 720 | 185 | 155 | 8,5 | ||
| Модель | Количество ламп | Мощность ламп, Вт | Режим работы | Время разряда аккумулятора, мин | Напряжение, В | Размер, мм | Масса, кг | |||
| А | А1 | В | С | |||||||
| EXEL-118EF4/РН1 | 1 | 18 | нормальный+аварийный | 120 | 110/230 | 785 | 420 | 185 | 155 | 7,0 |
| EXEL-136EF4/РН1 | 1 | 36 | нормальный+аварийный | 90 | 1370 | 720 | 185 | 155 | 10,0 | |
| EXEL-218EF4/РН1 | 2 | 18 | нормальный+аварийный | 120 | 785 | 420 | 185 | 155 | 7,5 | |
| EXEL-236EF4/РН1 | 2 | 36 | нормальный+аварийный | 90 | 1370 | 720 | 185 | 155 | 10,5 | |
| EXEL-118EE4/РН1 | 1 | 18 | аварийный | 120 | 785 | 420 | 185 | 155 | 7,0 | |
| EXEL-136EE4/РН1 | 1 | 36 | аварийный | 90 | 1370 | 720 | 185 | 155 | 10,0 | |
| EXEL-118EF7/РН1 | 1 | 18 | нормальный+аварийный | 200 | 785 | 420 | 185 | 155 | 7,0 | |
| EXEL-136EF7/РН1 | 1 | 36 | нормальный+аварийный | 180 | 1370 | 720 | 185 | 155 | 10,5 | |
| EXEL-218EF7/РН1 | 2 | 18 | нормальный+аварийный | 200 | 785 | 420 | 185 | 155 | 11,0 | |
| EXEL-236EF7/РН1 | 2 | 36 | нормальный+аварийный | 180 | 1370 | 720 | 185 | 155 | 11,5 | |
| EXEL-118EE7/РН1 | 1 | 18 | аварийный | 200 | 785 | 420 | 185 | 155 | 7,5 | |
| EXEL-136EE7/РН1 | 1 | 36 | аварийный | 180 | 1370 | 720 | 185 | 155 | 11,5 | |

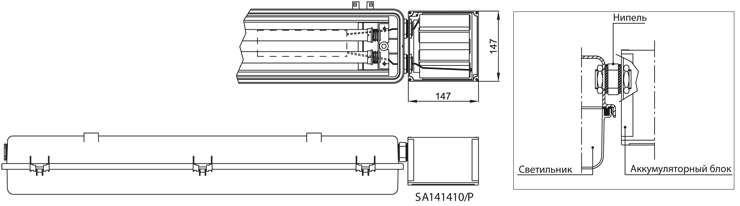

ВНЕШНИЙ БЛОК АККУМУЛЯТОРНЫХ БАТАРЕЙ
| Модель | Количество ламп | Мощность ламп, Вт | Режим работы | Время разряда аккумулятора, мин | Напряжение, В | Размер, мм | Масса, кг | |||
| А | А1 | В | С | |||||||
| EXEL-118EF4E/РН1 | 1 | 18 | нормальный+аварийный | 120 | 110/230 | 785 | 420 | 185 | 155 | 7,0 |
| EXEL-136EF4E/РН1 | 1 | 36 | нормальный+аварийный | 90 | 1370 | 720 | 185 | 155 | 10,0 | |
| EXEL-218EF4E/РН1 | 2 | 18 | нормальный+аварийный | 120 | 785 | 420 | 185 | 155 | 7,5 | |
| EXEL-236EF4E/РН1 | 2 | 36 | нормальный+аварийный | 90 | 1370 | 720 | 185 | 155 | 10,5 | |
| EXEL-118EE4E/РН1 | 1 | 18 | аварийный | 120 | 785 | 420 | 185 | 155 | 7,0 | |
| EXEL-136EE4E/РН1 | 1 | 36 | аварийный | 90 | 1370 | 720 | 185 | 155 | 10,0 | |
| EXEL-118EF7E/РН1 | 1 | 18 | нормальный+аварийный | 200 | 785 | 420 | 185 | 155 | 7,0 | |
| EXEL-136EF7E/РН1 | 1 | 36 | нормальный+аварийный | 180 | 1370 | 720 | 185 | 155 | 10,5 | |
| EXEL-218EF7E/РН1 | 2 | 18 | нормальный+аварийный | 200 | 785 | 420 | 185 | 155 | 11,0 | |
| EXEL-236EF7E/РН1 | 2 | 36 | нормальный+аварийный | 180 | 1370 | 720 | 185 | 155 | 11,5 | |
| EXEL-118EE7E/РН1 | 1 | 18 | аварийный | 200 | 785 | 420 | 185 | 155 | 7,5 | |
| EXEL-136EE7E/РН1 | 1 | 36 | аварийный | 180 | 1370 | 720 | 185 | 155 | 11,5 | |
ПОДКЛЮЧЕНИЕ
Подключение производится через кабельный или трубный ввод.
См. информацию по подбору кабельного ввода...>>
| Схема подключения светильника | |
| без аккумуляторной батареи | с аккумуляторной батареей |
 |  |
 |
 |

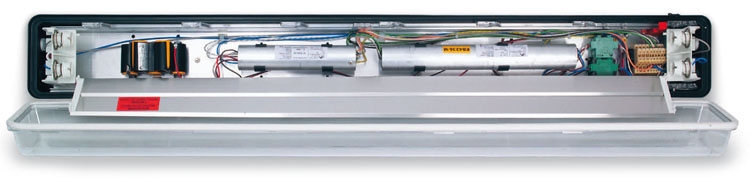

ОПИСАНИЕ КОНСТРУКЦИИ
- Корпус из черного устойчивого к ультрафиолету полиэстера, усиленного стекловолокном
- Прозрачный поликарбонатный, невозгораемый устойчивый к ультрафиолету колпак
- Выключатель
- Внутренняя панель из прессованного алюминия
- Внутренний светорассеивающий отражатель из пластифицированного алюминия белого цвета
- Винты из нержавеющей стали
- Электропроводка выполнена проводами с силиконовой изоляцией, температура окружающей среды до 200 °С
- Силиконовые уплотнительные кольца, устойчивые к кислотам и углеводородам
 |  |  |

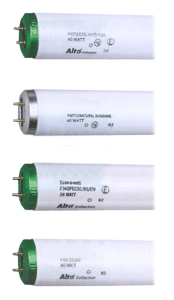

ПОДБОР ЛЮМИНЕСЦЕНТНОЙ ЛАМПЫ
 | Холодный белый Естественный солнечный Спецификация 35/полный спектр Дневной свет делюкс |
Лампа холодного белого цвета (внизу) кажется ярче, но лампы дневного света с более высокой цветовой температурой дают приятный свет и лучшую цветопередачу.
|
ВНЕШНИЙ ВИД | ОПИСАНИЕ | МОДЕЛЬ | ХАРАКТЕРИСТИКИ | ОБОЗНАЧЕНИЕ | ||||||
| Люминесцентная лампа (по заказу) | 18Вт | 1350Лм | LAMP-L18W21 | ||||||
36Вт | 3350Лм | LAMP-L36W21 | ||||||||
| Шпилька M8 | 250мм | Оцинкованная сталь | BRF8MIN/250 | ||||||
 | Рым-болт | Оцинкованная сталь | GOF-8 | |||||||
 | Скоба крепления "U" | Оцинкованная сталь | G-244 | |||||||
 | Скоба крепления "V" | Оцинкованная сталь | G-263 | |||||||
 | Скоба крепления "D" | Оцинкованная сталь | G-258 | |||||||
 | Скоба крепления "P" | Оцинкованная сталь | G-0480 | |||||||
 | Прозрачный колпак-рассеиватель | 18Вт | Поликарбонат | B18-363 | ||||||
36Вт | B36-363 | |||||||||
 | Отражатель | 18Вт | Алюминий | B18-0213 | ||||||
36Вт | B36-0213 | |||||||||
 | Выключатель | 18Вт | 2 для нормального | M-0530/A | ||||||
| 36Вт | 4 для аварийного | |||||||||
36Вт | 2 x M-0530/A + 2 x M-0530 | M-0530 | ||||||||
 | Держатель электронной ПРА | Нейлон | B-380 | |||||||
 | Шестигранный ключ | CLAFT10 | ||||||||
 | Инвертор | 110/240В 50/60Гц | EI-58 | |||||||
 | Компактный аккумулятор Ni/Cd | 4 | G-0309B | |||||||
| 7 | G-0309 | |||||||||
 | Патрон | G13 | 250В 4А | G-0312E/... | ||||||
 | Двухканальная электронная ПРА | 1 x 18Вт | 110/240В | EB4118/M | ||||||
| 2 x 18Вт | EB4218/M | |||||||||
| 1 х 36Вт | EB4136/M | |||||||||
| 2 х 36Вт | EB4236/M | |||||||||
| Одноканальная электронная ПРА | 1 x 18Вт | 230/240В | EB218/240 | |||||||
| 2 x 18Вт | ||||||||||
| 1 х 36Вт | EB236/240 | |||||||||
| 2 х 36Вт | ||||||||||
 |
| |||||||||

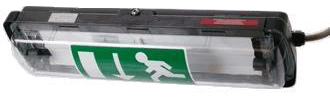

| Табличка с надписью или пиктограммой стандартная или произвольная на русском, английском, казахском, украинском, белорусском языках по выбору заказчика | |||||||||
 | Заглушка с уплотнительным кольцом и контргайкой | М25х1.5 | 2ЕхеIIT6 IP66/67 | PLG1IXEP DL2IXEP | ||||||
 | Кабельный ввод с набором резиновых прокладок, колец и контргаек | М25х1.5 | 2ЕхеIIT6 IP66/67 | UNI2XE DL2IXEP | ||||||

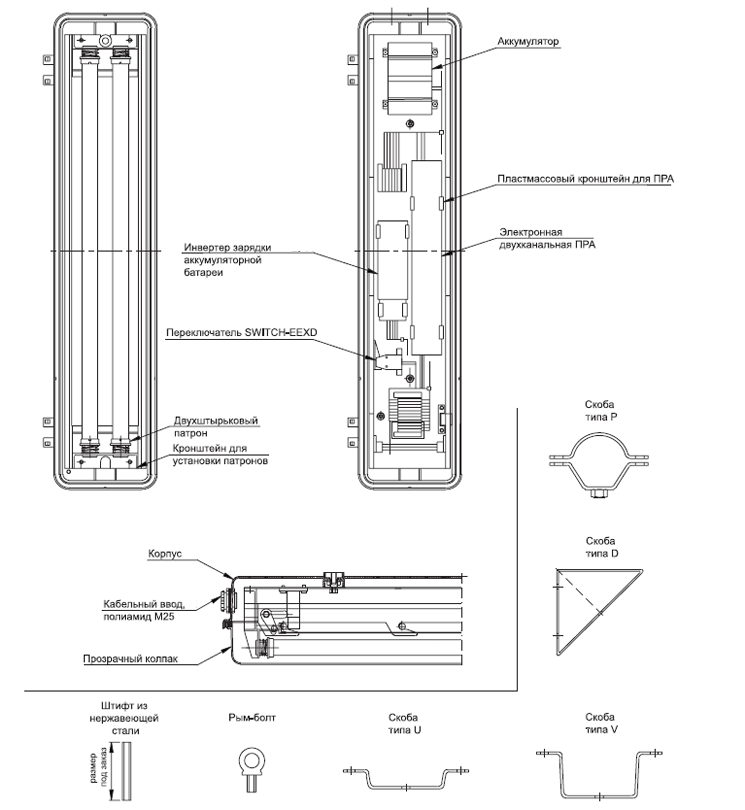

ОПИСАНИЕ ДЕТАЛЕЙ СВЕТИЛЬНИКА
ВАРИАНТЫ МОНТАЖА
 |  |  |
| Монтаж на скобе крепления "D" 45° | Подвесной монтаж на рым-болтах | Монтаж на трубу |
 |  |
| Монтаж на скобе крепления "U" | Монтаж на скобе крепления "V" |
Монтаж на опоре |
Линейный монтаж |
 | Библиотека IES файлов осветительных устройств ООО «КОРТЕМ-ГОРЭЛТЕХ» |
ФОТОМЕТРИЧЕСКИЕ КРИВЫЕ
КД/1000 ЛМ

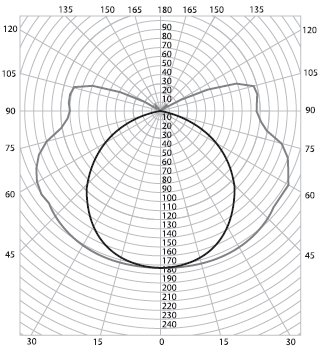

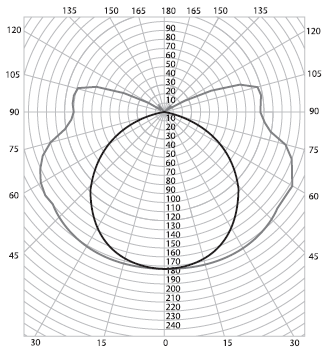

EXEL-118/РН1 | EXEL-136/РН1 |
 |  |

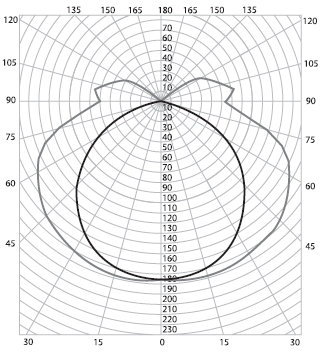

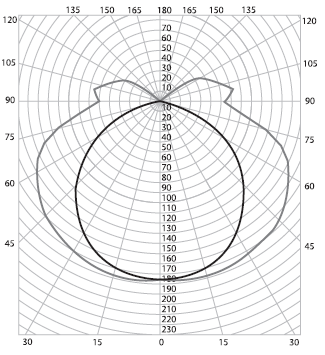

EXEL-218/РН1 | EXEL-236/РН1 |
 |  |

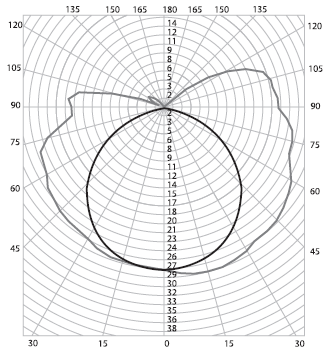

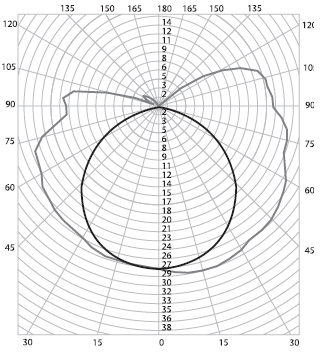

EXEL-218EF4/РН1 | EXEL-236EF4/РН1 |
 |  |
 | |
