НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

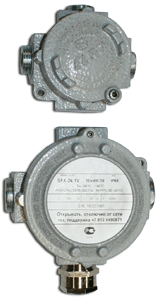

Рудничные нормальные магнитные датчики S-ГЕРКОН/РН2 предназначены для коммутации при открывании/закрывании любого типа дверных, оконных и других подвижных механизмов. Подключение может производиться с трех сторон, через кабельный или трубный ввод к клеммам 4мм2. Позволяет решать самые различные задачи в опасных зонах.
Специальная ударопрочная конструкция корпуса исключает возможность намеренного выключения человеком или случайно попавшим предметом - выключатель коммутируется только при открывании-закрывании двери. Извещатель конструктивно состоит из блока датчика магнитоуправляемого на основе геркона, и задающего магнитного блока (магнита).
Рудничные нормальные магнитные датчики S-ГЕРКОН/РН2 имеют неограниченный срок службы, даже в условиях частого использования и постоянной вибрации. Установка расстояния между коробкой датчика и коробкой магнита для срабатывания контактной схемы 10 мм, что позволяет использовать S-ГЕРКОН/РН2 на неплотно сходящихся элементах, например дверях складов.
Область применения – шахты и рудники, неопасные по газу или пыли, согласно маркировке, ГОСТ 24754-81, ГОСТ 14254-96, и другим нормативным документам, регламентирующим применение рудничного нормального оборудования на опасных производственных объектах, поднадзорных Ростехнадзору РФ, и национальным техническим надзорам стран СНГ.
| СЕРТИФИКАЦИЯ | |
| Исполнение: | РН2 |
| Защита: | IP66/68 |
| Сертификаты соответствия и разрешения: | РОСС RU.ГБ05.B04321 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 ТУ 3400-005-72453807-07 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00487 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Температура окружающей среды, °С: | -20…+85 |
| Контактная схема | NО (1NO+1NCпо требованию) |
| Коммутируемый ток, А: | 1*10 -6 -2 (для NO) 5*10 -6 -1 (для 1NO+1NC) |
| Пропускаемый ток, А, не более: | 2,0 (для NO) 1,0 (для 1NO+1NC) |
| Коммутируемое напряжение, В: | ~/ 0,05-300 (для NO) 0,05-200 / ~0,05-220 (для 1NO+1NC) |
| Коммутируемая мощность, Вт, не более: | 30 акт, инд. (для NO) 30 / 1,5 ВА инд. (для 1NO+1NC) |
| Работа контактов извещателя: | Контакты извещателя при работе на металлических поверхностях должны быть в замкнутом (переключенном) состоянии при расположении магнита и датчика на расстоянии 15 мм и менее, и в разомкнутом (не переключенном) состоянии на расстоянии 70мм и более. Максимально допустимый допуск соосности крепления датчика и магнита – 10мм. |
| Материал: | Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13", устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный |
| Подключение: | Кабельный ввод FL 2 (кабель диаметром от 12 до 17 мм), другой по требованию, клеммы 4 мм2 |
| Класс защиты от поражения электрическим током: | I |
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
| Химостойкое исполнение: | по требованию Х1, Х2, Х3 |
| ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ | |
| Взрывозащищенное исполнение | |
| Полимерно-эпоксидное окрашивание RAL 7035 | RAL |
| Полимерно-эпоксидное окрашивание RAL FIRE | RAL FIRE |
| Невзрывозащищенное исполнение (пожаробезопасное) | CW |
УКАЗАНИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ
1. Монтаж датчика на охраняемом объекте производится по соответствующей нормативно-технической документации на монтаж, испытания и сдачу в эксплуатацию установок охранной и охранно-пожарной сигнализации.
2. Подключение датчика производить в предварительно обесточенный шлейф сигнализации при помощи соединительных устройств.
3. В процессе эксплуатации датчик не требует технического обслуживания.
4. К несущей поверхности блок датчика и блок магнита крепятся двумя болтами, пропущенными через отверстия монтажной планки.
Габариты датчика: А - 100 мм, B – 130 мм, X – 110 мм, H – 72 мм | Габариты управляющего элемента: А - 72 мм, B – 90 мм, X – 73 мм, H – 64 мм |
 |  |
