НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

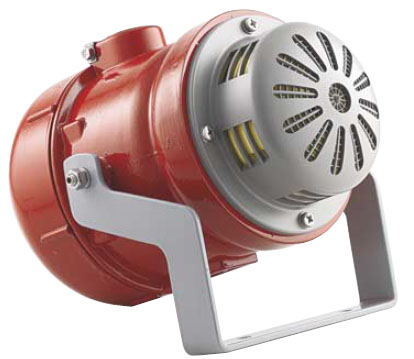

Электродинамический рудничный нормальный пост звуковой сигнализации EMHS/РН2 предназначен для непрерывной круглосуточной работы в дежурном режиме (обеспечение возможности выдачи звуковых сигналов тревожной сигнализации) в системах охранно-пожарной сигнализации, системах пожаротушения и других системах сигнализации. Максимальное значение уровня звукового давления (звуковой сигнал промодулирован по амплитуде) при номинальном напряжении электропитания составляет не менее 114 дБ. Диаграмма направленности для поста звуковой сигнализации EMHS - круговая.
Рулничный нормальный пост звуковой сигнализации EMH/РН2 предназначен для непрерывной круглосуточной работы в дежурном режиме (обеспечение возможности выдачи 5 видов звуковых сигналов сигнализации) в охранной, пожарной и других системах сигнализации. Типовые звучания (до 5 типов) можно прослушать: Чередующийся SOLO | Протяжный, резко усиливающийся WAIL | Сигнал спецслужб HELP | Прерывистый с постоянным интервалом INTERMETENTE | Непрерывный с постоянным уровнем NOTA_FISSO.
Выбор звучания производится с помощью внутреннего переключателя.
Рулничный нормальный пост голосовой сигнализации EMHT/РН2 (речевой оповещатель) предназначен для непрерывной круглосуточной работы (трансляция по команде предварительно записанной речевой информации о действиях, направленных на обеспечение безопасности).
Пост голосовой сигнализации EMHT/РН2 запускается при подаче напряжения питания или внешними сигналами управления. Выбранное речевое сообщение или звуковой сигнал транслируется непрерывно до отключения питания поста или до снятия сигнала управления. Выбор речевого сообщения для трансляции производится переключателями на плате при монтаже речевого блока согласования /GUB-EMHT/РН2 или внешними сигналами управления. Регулировка громкости производится при монтаже речевого блока. Запись речевых сообщений производится на предприятии-изготовителе по заказу потребителя. Речевому сообщению может предшествовать 1 из 5 тональных сигналов.
Речевого блока согласования /GUB-EMHT/РН2 позволяет хранить до 16 сообщений общей длительностью 250 секунд. Блока согласования /GUB-EMHT/РН2 соединяется кабелем до 30 метров с постом EMHT/РН2, что позволяет его разместить в более удобном месте для настройки и обслуживания. Подключение к блоку согласования /GUB-EMHT/РН2 к компьютеру позволяет потребителю:
-транслировать записанные в цифровую энергонезависимую память поста голосовой сигнализации сообщения с паузами между сообщениями или служебными сигналами;
-записать с микрофона в память компьютера новые речевые сообщения и переписать их в цифровую память с присвоением номера;
-транслировать речевые сообщения с микрофона или из памяти компьютера без записи в память поста.
Область применения – шахты и рудники, неопасные по газу или пыли, согласно маркировке, ГОСТ 24754-81, ГОСТ 14254-96, и другим нормативным документам, регламентирующим применение рудничного нормального оборудования на опасных производственных объектах, поднадзорных Ростехнадзору РФ, и национальным техническим надзорам стран СНГ.
| СЕРТИФИКАЦИЯ | |
| Маркировка: | РН2 |
| Защита: | IP65/66 |
| Сертификаты соответствия и разрешения: | РОСС RU.ГБ05.B04321 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 ТУ 3400-005-72453807-07 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00487 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
Температура окружающей среды, °С: | -20...+60 |
Резьба на присоединительных отверстиях: | Трубная коническая Rc ISO 7/1 3/4" |
Материал корпуса: | Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный |
Покрытие: | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению.Цвет RAL 7035 (по требованию RAL FIRE). |
| Класс защиты от поражения электрическим током: | I |
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
| Химостойкое исполнение: | по требованию Х1, Х2, Х3 |
|  | ||||||||||
КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ
 | |
EMH-12MD/РН2 | EMHS60/109/РН2 |
 |  |
EMH-20MD/РН2 | EMHS60/114DB/РН2 |
ТИП | КОЛИЧЕСТВО ЗВУКОВ | НАПРЯЖЕНИЕ, В | ТОК, А | ЧАСТОТА, Гц | ГРОМКОСТЬ, Дб | МАССА, КГ. |
| EMH-12MD/110VCA/РН2 | 5 | ~110 | 0,05 | 440-1600 | 106 | 1.5 |
| EMH-12MD/230VCA/РН2 | 5 | ~220 | 0,03 | 440-1600 | 106 | 1.5 |
| EMH-12MD/12/1T/РН2 | 1 |  12-24 | 0,87 | 440 | 102 | 1.5 |
| EMH-12MD/12/5T/РН2 | 5 |  12-24 | 0,87 | 440-1600 | 102 | 1.5 |
| EMH-12MD/48/5T/РН2 | 5 |  48 | 0,70 | 440-1600 | 102 | 1.5 |
| EMH-20MD/110VCA/РН2 | 5 | ~110 | 0,04 | 440-900 | 110 | 3.7 |
| EMH-20MD/230VCA/РН2 | 5 | ~220 | 0,03 | 440-900 | 110 | 3.7 |
| EMH-20MD/12/5T/РН2 | 5 |  12-24 | 0,55 | 440-900 | 106-109 | 3.7 |
| EMHS60/109DB12V/РН2 | 1 |  12 | 15 | 1150 | 109 | 2.3 |
| EMHS60/109DB24V/РН2 | 1 |  24 | 8,5 | 1250 | 109 | 2.3 |
| EMHS0/109DB115V/РН2 | 1 | ~115 | 2 | 1300 | 109 | 2.3 |
| EMHS60/109DB230V/РН2 | 1 | ~220 | 1 | 1310 | 109 | 2.3 |
| EMHS60/114DB12V/РН2 | 1 |  12 | 12 | 650 | 114 | 2.5 |
| EMHS60/114DB24V/РН2 | 1 |  24 | 6,3 | 650 | 114 | 2.5 |
| EMHS60/114DB115V/РН2 | 1 | ~115 | 2 | 650 | 114 | 2.5 |
| EMHS60/114DB230V/РН2 | 1 | ~220 | 1 | 650 | 114 | 2.5 |
EMHT/РН2
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Мощность, дБ: | 108 (15Вт/1м)/ 98 (1Вт/1м) |
| Максимальный мощность, Вт: | 25 |
| Напряжение питания, В: |  12/24 или ~220 |
| Эффективный частотный диапазон, Гц: | 400-7000 |
| Вес, кг: | 4 |
| Габаритные размеры, мм: | 180x260 |
| ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ | |
| Взрывозащищенное исполнение | |
| Скоба крепления по техзаданию заказчика | /FRAME |
| Блок согласования | /GUB-EMHT |
| Полимерно-эпоксидное окрашивание RAL FIRE | /RAL FIRE |
| Кабельные/трубные вводы по требованию | |
| Выбор поста звуковой аварийной сигнализации |
Согласно ГОСТ Р МЭК 60073-2000 звуковые сигналы могут использоваться в случаях, когда:
– необходимо привлечь внимание оператора;
– закодированная информация будет короткой, простой и переходной;
– информация требует немедленного или зависимого от времени ответа;
– применение визуальных сигналов ограничено;
– критичность ситуации вызывает необходимость дополнительной или избыточной информации.
Звуковой сигнал может состоять из чистых или сложных тонов (EMH - 5 сигналов), шумового или проговариваемого сообщения (Записываются в блок согласования GUB-EMHT). Звуковой сигнал должен быть слышимы и легко распознаваемы операторами и людьми в заданном районе приема сигнала и при заданных условиях фонового шума. Сигналы должны четко отличаться от сигнала аварийной, согласно ИСО 8201 часть 7.
Звуковые сигналы различных видов должны быть однозначно различимы друг от друга.
Должна быть принята во внимание ограниченная слышимость сигналов в случаях использования персоналом защитных устройств или наушников, а также у людей с нарушением слуха.
Общие правила для обозначения звуковых сигналов при кодировании информации:
- Протяжный, резко усиливающийся звук несет смысловое значение опасность (безопасности людей или оборудования), критическое (состояние процесса), неисправность (состояние оборудования).
- Прерывистый с постоянным интервалом звук несет смысловое значение внимание (безопасности людей или оборудования), переходное (состояние процесса), переходное (состояние оборудования).
- Непрерывный с постоянным уровнем звук несет смысловое значение безопасность (безопасности людей или оборудования), нормальное (состояние процесса), нормальное (состояние оборудования).
- Чередующиеся звуки несут смысловое значение специальное, согласно технологической документацией.
- Другие звуки не имеют специального значения, и не могут быть легко распознаваемы операторами, нежелательны.
Для предотвращения звуковой перегрузки операторов необходимо ограничиться минимумом звуков различных видов в данном применении.
Непрерывный звуковой сигнал должен применяться только в некоторых, строго ограниченных случаях (например: при смене опасного или переходного состояния на безопасное состояние).
Звуковые сигналы не должны применяться при безопасном состоянии (тишина).
