НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Извещатель пожарный тепловой точечный цифровой рудничный нормальный ИП-S-101-С-КОРТЕМ/РН2 предназначен для контроля температуры окружающей среды в местах установки различного технологического оборудования. Извещатели ИП-S-101-С-КОРТЕМ/РН2 реализуют функции максимальных тепловых извещателей, и выдают аварийный сигнал о превышении допустимой температуры окружающей среды.

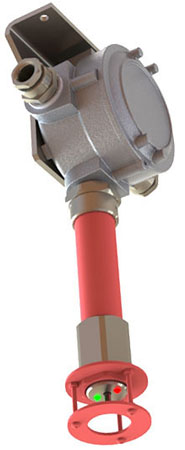

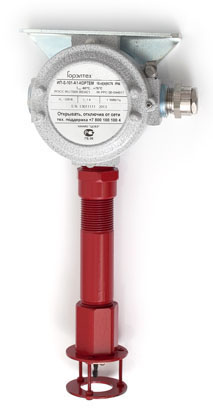

Извещатель пожарный тепловой точечный цифровой рудничный нормальный ИП-S-101-С-КОРТЕМ/РН2 конструктивно состоит из термочувствительного блока и клеммной коробки. В качестве клеммной коробки применяется S-коробка, таким образом, клеммная коробка может иметь 1-2 отверстия для кабельного ввода. По требованию извещатель может быть оснащен: кабельным/трубным вводом под бронированный кабель, гофру или трубную проводку, кронштейном для настенного крепления или крепления к потолку, цепочкой для крышки из нержавеющей стали.
Извещатель пожарный тепловой точечный цифровой рудничный нормальный ИП-S-101-С-КОРТЕМ/РН2 оснащен индикатором состояния. При температуре ниже максимальной температуры срабатывания горит зеленый светодиод индикатор состояния питания сети. При температуре равной или выше максимальной температуре срабатывания загорается красный светодиод, и выдается сигнал на переключение состояния. Такое состояние сохраняется до тех пор, пока температура не опустится ниже минимальной температуры срабатывания.
Область применения – шахты и рудники, неопасные по газу или пыли, согласно маркировке, ГОСТ 24754-81, ГОСТ 14254-96, и другим нормативным документам, регламентирующим применение рудничного нормального оборудования на опасных производственных объектах, поднадзорных Ростехнадзору РФ, и национальным техническим надзорам стран СНГ.
| СЕРТИФИКАЦИЯ | |
Маркировка: | РН2 |
Защита: | IP66/67 |
Сертификаты соответствия и разрешения: | РОСС RU.ГБ05.B04321 C-RU.ПБ52.B.00342 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 ТУ 3400-005-72453807-07 ТУ 4371-013-72453807-2011 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00487 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
Температура окружающей среды, °С: | -20…+125 |
| Класс извещателя: | C |
| Температура срабатывания, °С: | min: 84 max: 100 |
| Рабочее напряжение, В |  6…24 (исполнение /12DC)~90...250 (50/60Гц) |
| Максимальный потребляемый ток, А: | не более 1 |
| Максимальная мощность Py, Вт: | 22 |
| Максимальное напряжение коммутации контактами реле , В: | ~ 250 (50/60Гц) |
| Максимальный ток коммутации контактами реле, А: | 5 (для ~ 220В (50/60Гц)) |
| Подключение: | Подключение к клеммам L, N, PЕ и сигнальным клеммам извещателя, сечение кабеля до 2.5 мм2 |
| Масса, кг: | не более 3 (в зависимости от комплектации) |
| Материал корпуса: | Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный |
Покрытие: | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению.Цвет RAL 7035 (по требованию RAL FIRE). |
| Резьба на присоединительных отверстиях: | Трубная коническая Rc ISO 7/1 3/4" |
| Класс защиты от поражения электрическим током: | I |
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
| Химостойкое исполнение: | по требованию Х1, Х2, Х3 |
|
| |||||||||||||||||||||||||||||||||

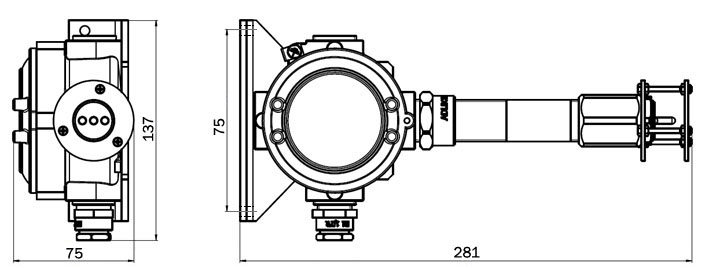

ГАБАРИТНЫЕ РАЗМЕРЫ
ПРИМЕР ФОРМИРОВАНИЯ ЗАКАЗА
ОПИСАНИЕ РАБОТЫ
При подаче питания на изделие срабатывает реле К1 (COM1, NO1, NC1) и загорается зеленый светодиод. При температуре ниже максимальной температуры срабатывания горит зеленый светодиод, красный светодиод не горит. При температуре равной или выше максимальной температуре срабатывания загорается красный светодиод, и выдается сигнал на переключение состояния реле K2 (COM2, NO2, NC2). Такое состояние сохраняется до тех пор, пока температура не опустится ниже минимальной температуры срабатывания.
Для каждого программируемого термостата задается два значения, максимальной и минимальной температуры срабатывания.

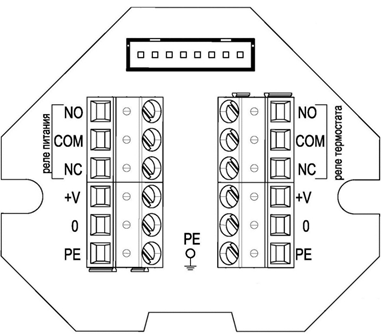

СХЕМА ПОДКЛЮЧЕНИЯ ИЗВЕЩАТЕЛЯ ДЛЯ МОДИФИКАЦИИ /12DC
|  | ||||||||||||||||||||||||||
СХЕМА ПОДКЛЮЧЕНИЯ ИЗВЕЩАТЕЛЯ К ИСКРОБЕЗОПАСНЫМ ЛИНИЯМ ДЛЯ МОДИФИКАЦИИ /Exia
|  | ||||||||||||||||||||||||||
СХЕМА ПОДКЛЮЧЕНИЯ ИЗВЕЩАТЕЛЯ ДЛЯ МОДИФИКАЦИИ 220VAC
|  | ||||||||||||||||||||||||||
