НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Рудничные нормальные посты звуковой сигнализации EMHS-C/РН2 используются там, где необходимы звуковые сигналы для предупреждения. Электродинамический рудничный нормальный пост звуковой сигнализации EMHS-C/РН2 предназначен для непрерывной круглосуточной работы в дежурном режиме (обеспечение возможности выдачи звуковых сигналов тревожной сигнализации) в системах охранно-пожарной сигнализации, системах пожаротушения и других системах сигнализации. Диаграмма направленности для поста звуковой сигнализации EMHS-C/РН2 - круговая.
Область применения – шахты и рудники, неопасные по газу или пыли, согласно маркировке, ГОСТ 24754-81, ГОСТ 14254-96, и другим нормативным документам, регламентирующим применение рудничного нормального оборудования на опасных производственных объектах, поднадзорных Ростехнадзору РФ, и национальным техническим надзорам стран СНГ.
ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ
|
| СЕРТИФИКАЦИЯ | |
| Маркировка: | РН2 |
| Защита: | IP66 |
| Сертификаты соответствия и разрешения: | РОСС RU.ГБ05.B04321 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 ТУ 3400-005-72453807-07 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00487 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
Температура окружающей среды, °С: | -20...+60 |
| Номинальное напряжение, В: |  12/24/48 или ~100/220 |
| Мощность, Вт: | 10/12 |
Резьба на присоединительных отверстиях: | Метрическая ISO965 M25 |
Материал корпуса: | Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный |
Покрытие: | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению.Цвет RAL 7035 (по требованию RAL FIRE). |
| Класс защиты от поражения электрическим током: | I |
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ4, УХЛ5, Т1, Т2, Т3, Т5, ХЛ5, OM1, OM2, OM3, OM4, В5) |
| Химостойкое исполнение: | по требованию Х1, Х2, Х3 |

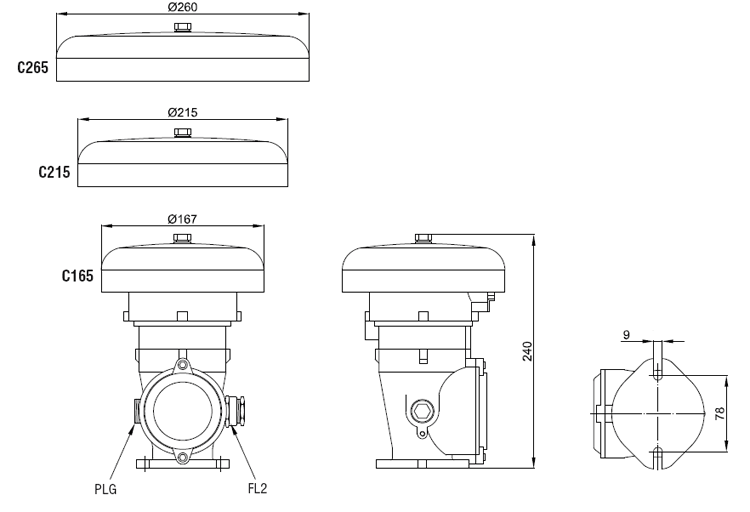

КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ
| Модель | Диаметр звонка | Напряжение, В | Мощность, Вт | Громкость | Вес, кг | |
| Гц | дБ/м | |||||
| EMHS-C165-012AC/РН2 | 165 | ~12 | 12 | 1500/10000 | 100 | 2,9 |
| EMHS-C165-012DC/РН2 | 165 |  12 | 10 | 1500/10000 | 98 | 2,9 |
| EMHS-C165-024AC/РН2 | 165 | ~24 | 12 | 1500/10000 | 100 | 2,9 |
| EMHS-C165-024DC/РН2 | 165 |  24 | 10 | 1500/10000 | 98 | 2,9 |
| EMHS-C165-048AC/РН2 | 165 | ~48 | 12 | 1500/10000 | 100 | 2,9 |
| EMHS-C165-048DC/РН2 | 165 |  48 | 10 | 1500/10000 | 98 | 2,9 |
| EMHS-C165-110AC/РН2 | 165 | ~110 | 12 | 1500/10000 | 100 | 2,9 |
| EMHS-C165-110DC/РН2 | 165 |  110 | 10 | 1500/10000 | 98 | 2,9 |
| EMHS-C165-240AC/РН2 | 165 | ~240 | 12 | 1500/10000 | 100 | 2,9 |
| EMHS-C165-240DC/РН2 | 165 |  240 | 10 | 1500/10000 | 98 | 2,9 |
| EMHS-C215-012AC/РН2 | 215 | ~12 | 12 | 1000/15000 | 100 | 3,5 |
| EMHS-C215-012DC/РН2 | 215 |  12 | 10 | 1000/15000 | 98 | 3,5 |
| EMHS-C215-024AC/РН2 | 215 | ~24 | 12 | 1000/15000 | 100 | 3,5 |
| EMHS-C215-024DC/РН2 | 215 |  24 | 10 | 1000/15000 | 98 | 3,5 |
| EMHS-C215-048AC/РН2 | 215 | ~48 | 12 | 1000/15000 | 100 | 3,5 |
| EMHS-C215-048DC/РН2 | 215 |  48 | 10 | 1000/15000 | 98 | 3,5 |
| EMHS-C215-110AC/РН2 | 215 | ~110 | 12 | 1000/15000 | 100 | 3,5 |
| EMHS-C215-110DC/РН2 | 215 |  110 | 10 | 1000/15000 | 98 | 3,5 |
| EMHS-C215-240AC/РН2 | 215 | ~240 | 12 | 1000/15000 | 100 | 3,5 |
| EMHS-C215-240DC/РН2 | 215 |  240 | 10 | 1000/15000 | 98 | 3,5 |
| EMHS-C265-012AC/РН2 | 265 | ~12 | 12 | 800/18000 | 100 | 4,0 |
| EMHS-C265-012DC/РН2 | 265 |  12 | 10 | 800/18000 | 98 | 4,0 |
| EMHS-C265-024AC/РН2 | 265 | ~24 | 12 | 800/18000 | 100 | 4,0 |
| EMHS-C265-024DC/РН2 | 265 |  24 | 10 | 800/18000 | 98 | 4,0 |
| EMHS-C265-048AC/РН2 | 265 | ~48 | 12 | 800/18000 | 100 | 4,0 |
| EMHS-C265-048DC/РН2 | 265 |  48 | 10 | 800/18000 | 98 | 4,0 |
| EMHS-C265-110AC/РН2 | 265 | ~110 | 12 | 800/18000 | 100 | 4,0 |
| EMHS-C265-110DC/РН2 | 265 |  110 | 10 | 800/18000 | 98 | 4,0 |
| EMHS-C265-240AC/РН2 | 265 | ~240 | 12 | 800/18000 | 100 | 4,0 |
| EMHS-C265-240DC/РН2 | 265 |  240 | 10 | 800/18000 | 98 | 4,0 |
| Выбор поста звуковой аварийной сигнализации |
Согласно ГОСТ Р МЭК 60073-2000 звуковые сигналы могут использоваться в случаях, когда:
– необходимо привлечь внимание оператора;
– закодированная информация будет короткой, простой и переходной;
– информация требует немедленного или зависимого от времени ответа;
– применение визуальных сигналов ограничено;
– критичность ситуации вызывает необходимость дополнительной или избыточной информации.
