НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

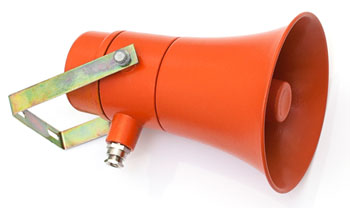

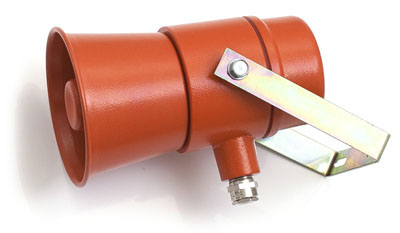

Рудничные нормльные громкоговорители серии EMH-L/РН2 предназначены для звуковой аварийной и предупреждающей сигнализации и размещении их в стационарных установках и на подвижных транспортных средствах. Рудничные нормльные громкоговорители имеют одно резьбовое отверстие G 1/2” ISO228 и могут быть укомплектованы кабельным вводом в зависимости от типа подводимого кабеля. Корпус изготовлен из алюминиевого сплава с антистатическим покрытием. Рудничные нормльные громкоговорители серии EMH-L/РН2 используются там, где необходимы звуковые и речевые сигналы для предупреждения.
По требованию заказчика громкоговорители могут комплектоваться электронным речевым блоком согласования /GUB-EMHT, который позволяет хранить предварительно записанные сообщения. Рудничный пост голосовой сигнализации предназначен для непрерывной круглосуточной работы (трансляция по команде предварительно записанной речевой информации о действиях, направленных на обеспечение безопасности). Выбранное речевое сообщение или звуковой сигнал транслируется непрерывно до отключения питания поста или до снятия сигнала управления. Блок согласования /GUB-EMHT соединяется с громкоговорителем EMH-L/РН2 кабелем до 30 метров, что позволяет разместить его в удобном месте для настройки и обслуживания. Запись речевых сообщений производится по тех. заданию заказчика.
Подключение к блоку согласования /GUB-EMHT к компьютеру позволяет потребителю:
- транслировать записанные в цифровую память поста сообщения с паузами между сообщениями или служебными сигналами;
- записать с микрофона в память компьютера новые речевые сообщения;
- транслировать речевые сообщения с микрофона или из памяти компьютера без записи в память.
Область применения – шахты и рудники, неопасные по газу или пыли, согласно маркировке, ГОСТ 24754-81, ГОСТ 14254-96, и другим нормативным документам, регламентирующим применение рудничного нормального оборудования на опасных производственных объектах, поднадзорных Ростехнадзору РФ, и национальным техническим надзорам стран СНГ.
| СЕРТИФИКАЦИЯ | |
| Маркировка: | РН2 |
| Защита: | IP66 |
| Сертификаты соответствия и разрешения: | РОСС RU.ГБ05.B04321 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 ТУ 3400-005-72453807-07 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
Температура окружающей среды, °С: | -20...+60 |
| Номинальная мощность: | 5-60Вт, линейный трансформатор 70В и 110В |
| Частотный диапазон: | 250-3400 Гц. |
| Варианты импеданса: | 4/8/16 Ом |
| Уровень выходного сигнала для 15Вт: | 102 дБ(A) +/- 3dB (1 Вт/1 м розовый шум) |
Резьба на присоединительном отверстии: | Трубная цилиндрическая G1/2 ISO228 |
Материал корпуса: | Коррозионностойкий алюминиевый сплав |
Покрытие: | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. |
| Вес, кг: | 4.5 - 5.5 |
| Класс защиты от поражения электрическим током: | I |
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
| Химостойкое исполнение: | по требованию Х1, Х2, Х3 |
| ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ | |
| Взрывозащищенное исполнение | |
| Скоба крепления по техзаданию заказчика | /FRAME |
| Полимерно-эпоксидное окрашивание RAL FIRE | /RAL FIRE |
| Блок согласования | /GUB-EMHT |
| Кабельные/трубные вводы по требованию | |
КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ
| Модель | Мощность, Вт | Размеры, мм | ||
| A | B | C | ||
| EMH-L 10/РН2 | 10 | 120 | 210 | 120 |
| EMH-L 15/РН2 | 15 | 200 | 275 | 120 |
| EMH-L 40/РН2 | 40 | 300 | 370 | 140 |
| EMH-L 60/РН2 | 60 | 300 | 370 | 140 |
ФОРМИРОВАНИЕ МАРКИРОВКИ
| Выбор поста звуковой аварийной сигнализации |
Согласно ГОСТ Р МЭК 60073-2000 звуковые сигналы могут использоваться в случаях, когда:
– необходимо привлечь внимание оператора;
– закодированная информация будет короткой, простой и переходной;
– информация требует немедленного или зависимого от времени ответа;
– применение визуальных сигналов ограничено;
– критичность ситуации вызывает необходимость дополнительной или избыточной информации.
Звуковой сигнал может состоять из чистых или сложных тонов (EMH - 5 сигналов), шумового или проговариваемого сообщения (Записываются в блок согласования GUB-EMHT). Звуковой сигнал должен быть слышимы и легко распознаваемы операторами и людьми в заданном районе приема сигнала и при заданных условиях фонового шума. Сигналы должны четко отличаться от сигнала аварийной, согласно ИСО 8201 часть 7.
Звуковые сигналы различных видов должны быть однозначно различимы друг от друга.
Должна быть принята во внимание ограниченная слышимость сигналов в случаях использования персоналом защитных устройств или наушников, а также у людей с нарушением слуха.
Общие правила для обозначения звуковых сигналов при кодировании информации:
- Протяжный, резко усиливающийся звук несет смысловое значение опасность (безопасности людей или оборудования), критическое (состояние процесса), неисправность (состояние оборудования).
- Прерывистый с постоянным интервалом звук несет смысловое значение внимание (безопасности людей или оборудования), переходное (состояние процесса), переходное (состояние оборудования).
- Непрерывный с постоянным уровнем звук несет смысловое значение безопасность (безопасности людей или оборудования), нормальное (состояние процесса), нормальное (состояние оборудования).
- Чередующиеся звуки несут смысловое значение специальное, согласно технологической документацией.
- Другие звуки не имеют специального значения, и не могут быть легко распознаваемы операторами, нежелательны.
Для предотвращения звуковой перегрузки операторов необходимо ограничиться минимумом звуков различных видов в данном применении.
Непрерывный звуковой сигнал должен применяться только в некоторых, строго ограниченных случаях (например: при смене опасного или переходного состояния на безопасное состояние).
Звуковые сигналы не должны применяться при безопасном состоянии (тишина).
