НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Извещатель пожарный CSC ИП 329В «АМЕТИСТ»/РН1 предназначен для обнаружения пламени, исходящего от очагов возгорания и сопровождающегося ультрафиолетовым излучением в диапазоне длин волн от 220 до 280нм.
Извещатель предназначен для применения в составе автоматизированных систем обнаружения возгораний совместно с пультами приемно-контрольными, приемно-контрольными устройствами, пожаро-охранными и устройствами сигнально-пусковыми отечественного и импортного производства, обеспечивающими в шлейфе пожарной сигнализации напряжение питания 12-30В. Электрическое питание извещателя и передача дискретного выходного сигнала «ПОЖАР» осуществляется по двух- или четырехпроводному шлейфу пожарной сигнализации.
Схема подключения извещателя имеет в своем составе чувствительный элемент, в качестве которого используется современный индикатор ультрафиолетового излучения, позволяющий обеспечить невосприимчивость прибора к солнечному свету, а также к свету, исходящему от ламп накаливания и люминесцентных ламп. Узкая спектральная область чувствительности извещателя не соприкасается с относительными характеристиками солнечного и вольфрамового света. Поэтому, в отличии от аналогичных извещателей пламени, работающих на преобразовании инфракрасной области спектра света, установку ИП-239-5В можно осуществлять в любом месте охраняемого помещения, в том числе напротив окон или в непосредственной близости от осветительных приборов и источников теплового излучения. Возможна установка прибора и вне помещений.
Извещатель имеет большую дальность обнаружения очага пламени до 50 или 80 м (в зависимости от варианта исполнения). В данном случае рассматривается дальность обнаружения нормированного очага пламени ТП-5 или ТП-6. Согласно ГОСТ 50898-96 тестовый очаг пламени ТП-5 имеет площадь 0,1м2 и производит горение легковоспламеняющейся жидкости на основе нефтепродуктов с выделением дыма, тестовый очаг пламени ТП-6 имеет площадь 0,19м2 и производит горение легковоспламеняющейся спиртовой жидкости без выделения дыма. Если площадь очага возгорания больше ТП-5 и ТП-6, то извещатель обнаружит пламя и на большем расстоянии. Помимо пламени, созданного горением нефтепродуктов или спиртов, извещатель регистрирует пламя, созданное при горении угля, древесины, синтетических волокон, полимерных материалов, текстильных, резинотехнических и целлюлозно-бумажных изделий, лакокрасочных материалов и т.п.
Конструкция извещателя предусматривает возможность его монтажа в вертикальном и горизонтальном положениях. Кроме того, предусмотрена возможность монтажа прибора на месте контроля с помощью специального поворотного устройства, применяемого для его ориентации на очаг возможного возникновения возгорания.
Область применения – шахты и рудники, неопасные по газу или пыли, согласно маркировке, ГОСТ 24754-81, ГОСТ 14254-96, и другим нормативным документам, регламентирующим применение рудничного нормального оборудования на опасных производственных объектах, поднадзорных Ростехнадзору РФ, и национальным техническим надзорам стран СНГ.
| СЕРТИФИКАЦИЯ | |
| Маркировка: | РН2 |
| Защита: | IP66/67 |
| Сертификаты соответствия и разрешения: | РОСС RU.ГБ05.B04321 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Температура окружающей среды, °С: | -20...+55 |
| Дальность обнаружения нормированного очага пламени, м: | 80 |
| Угол обзора извещателя: | 90° |
| Напряжение питания, B: | 12-30 |
| Ток, потребляемый извещателем в дежурном режиме, мкА: | не более 250 |
| Габаритные размеры, мм: | не более Ø106х55 |
| Масса извещателя не более, г: | 250 |
| Материал корпуса: | Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный |
| Материал стекла: | ударопрочное боросиликатное стекло |
| Покрытие: | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 (по требованию RAL FIRE) |
| Класс защиты от поражения электрическим током: | I |
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
Химостойкое исполнение: | по требованию Х1, Х2, Х3 |
| ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ |
| Взрывозащищенное исполнение |

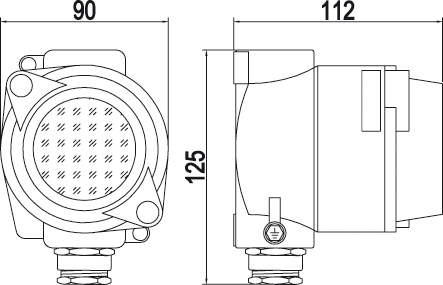

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
