НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

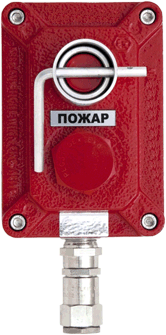

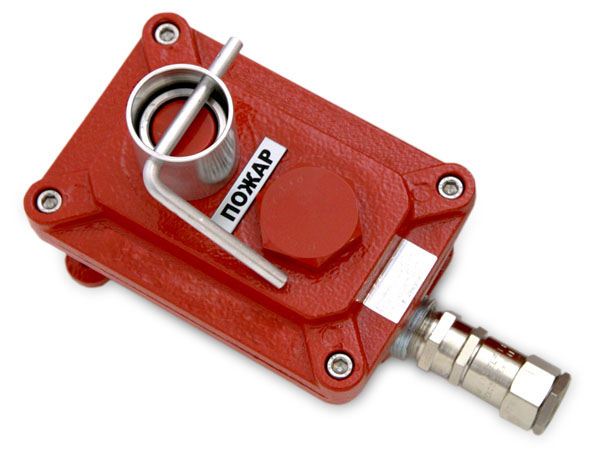

Извещатель пожарный ручной рудничный нормальный CSE-ИП-535-КОРТЕМ/РН2 предназначен для непрерывной круглосуточной работы (обеспечение возможности передачи в шлейф пожарной сигнализации тревожного извещения при включении приводного элемента) в системах пожарной сигнализации и пожаротушения в качестве пассивного элемента при совместной работе с приемно-контрольными устройствами. При этом, извещатель обеспечивает возможность его применения в качестве одиночного элемента, а также возможность включения последовательно в шлейф пожарной сигнализации группы извещателей.
Включение извещателя в режим передачи тревожного извещения осуществляется удалением чеки-пломбы “ВЫДЕРНУТЬ ПРИ ПОЖАРЕ”. Возврат извещателя в исходное состояние (дежурный режим) осуществляется нажатием на кнопку и установкой новой чеки-пломбы “ВЫДЕРНУТЬ ПРИ ПОЖАРЕ” на штатное место.
Извещатели CSE-ИП-535-КОРТЕМ/РН2 могут эксплуатироваться в рабочем состоянии в различных климатических зонах, поставляется с различными кабельными вводами. Конструкция извещателей и технология их изготовления, а также используемые высоконадежные переключатели, рассчитанные на многократное включение и выключение, обеспечивают, в конечном итоге, безотказную работоспособность в течение практически неограниченного времени.
Область применения – шахты и рудники, неопасные по газу или пыли, согласно маркировке, ГОСТ 24754-81, ГОСТ 14254-96, и другим нормативным документам, регламентирующим применение рудничного нормального оборудования на опасных производственных объектах, поднадзорных Ростехнадзору РФ, и национальным техническим надзорам стран СНГ.
| СЕРТИФИКАЦИЯ | |
| Маркировка: | РН2 |
| Защита: | IP66 |
| Сертификаты соответствия и разрешения: | РОСС RU.ГБ05.B04321 С-RU.ПБ52.В.00188 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 ТУ 3400-005-72453807-07 ТУ 4371-012-72453807-2011 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00487 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
Температура окружающей среды, °С: | -20...+60 |
Максимальное напряжение, В: | ~690 /  250 |
Максимальная сила тока, А: | 16 |
| Номинальный ток, А: | 10 |
| Контактная группа: | NC+NO (по умолчанию) |
Резьба на присоединительных отверстиях: | Трубная коническая Rc ISO 7/1 3/4" |
Материал корпуса: | Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный |
Покрытие: | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 (по требованию RAL FIRE) |
| Класс защиты от поражения электрическим током: | I |
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
| Химостойкое исполнение: | по требованию Х1, Х2, Х3 |
| ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ | |
| Взрывозащищенное исполнение | |
| Исполнение кнопки извещателя с защитой от случайного нажатия | /PUSH |
| Антиконденсатное покрытие | /ORANGE |
| Полимерно-эпоксидное окрашивание RAL FIRE | /RAL FIRE |
| Невзрывозащищенное исполнение (пожаробезопасное) | /CW |
| Два нормально разомкнутых контакта | /2NO |
| Два нормально замкнутых контакта | /2NC |
| Встроенная оптическая индикация срабатывания (только для исполнения с NO ) | /LEDRED |
| Цепь, дублирующая реле датчиков, для проверки линий, активируемая магнитным ключом | /KEY |
| Кабельные/трубные вводы по требованию | |

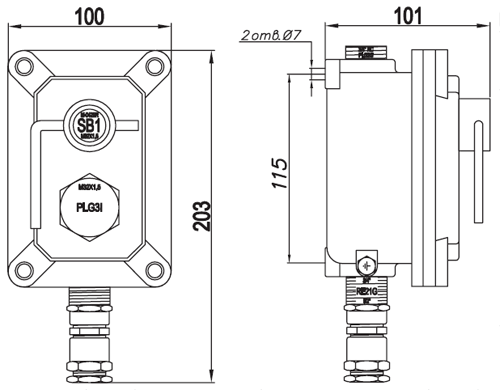

КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ
CSE-ИП-535-КОРТЕМ/PUSH/РН2 С ЗАЩИТОЙ ОТ СЛУЧАЙНОГО НАЖАТИЯ
