Пульт дистанционного управления приводом CCFE-MR/РН2, CCFE-CF/РН2, SA-MR/РН2, SA-CF/РН2, предназначен для управления и индикации работы инвертора с асинхронным электроприводом в сетях переменного тока
Пульты дистанционного управления изготавливаются как по типовым схемам MR и CF, так и по схемам, определенным заказчиком. По требованию предусмотрена как дополнительная световая индикация различных процессов сигнальными лампами, так и аналоговыми стрелочными приборами, отображающими скорость вращения и/или крутящий момент.
Пульт дистанционного управления предназначены для работы с различными инверторами и преобразователями частоты по аналоговым входам и выходам устройств.
Область применения – шахты и рудники, неопасные по газу или пыли, согласно маркировке, ГОСТ 24754-81, ГОСТ 14254-96, и другим нормативным документам, регламентирующим применение рудничного нормального оборудования на опасных производственных объектах, поднадзорных Ростехнадзору РФ, и национальным техническим надзорам стран СНГ.
Типовые схемы:
CCFE-MR/РН2, SA-MR/РН2 (на 5 логических + 1 аналоговый входов) | CCFE-CF/РН2, SA-CF/РН2 (на 5 логических входов) |
FW вперед / Стоп / RV реверс (переключатель) MR аварийный останов (Кнопка "грибок" с фиксацией) Потенциометр 1 – 2кОм RS Сброс аварийного состояния инвертора (кнопка) | FW вперед / Стоп / RV реверс (переключатель) CF1 Фиксированная скорость 1 / Отмена режима фиксированной скорости CF2 Фиксированная скорость 2 / Отмена режима фиксированной скорости RS Сброс аварийного состояния инвертора (кнопка) |
Рудничные нормальные дистанционные пульты управления приводом изготавливаются как по типовым схемам, так и по тех. заданию заказчика.
ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ
- Взрывозащищенное исполнение
- Аналоговый стрелочный прибор для контроля выходной частоты инвертора. Диапазон (0 ~ Max. частота Гц)
- Аналоговый стрелочный прибор для контроля выходного тока двигателя. Диапазон (0 ~ 200% номинального тока)
| СЕРТИФИКАЦИЯ | |
| Исполнение: | РН2 |
| Защита: | IP66 |
| Сертификаты соответствия и разрешения: | РОСС RU.ГБ05.B04321 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 Морской регистр СТО № 12.02245.315 ТУ 3400-005-72453807-07 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00487 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
Температура окружающей среды, °С: | -60...+85 |
Напряжение, В: | согласно схеме инвертора |
Энергопотребление | согласно схеме инвертора |
Резьба на присоединительных отверстиях: | Трубная коническая Rc ISO 7/1 1/2"
(другой тип и размер резьбы, второе отверстие по требованию) |
Материал корпуса: | Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный (по умолчанию) Полиэстер, армированный длинными волокнами стекловолокна с добавлением графита (по требованию /P) Нержавеющая сталь ( по требованию /SS) (размеры корпуса необходимо согласовывать дополнительно) |
Покрытие: | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению (только для SA/SAG). Цвет RAL 7035 (по требованию RAL FIRE) |
| Класс защиты от поражения электрическим током: | I |
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
| Химостойкое исполнение: | по требованию Х1, Х2, Х3 |

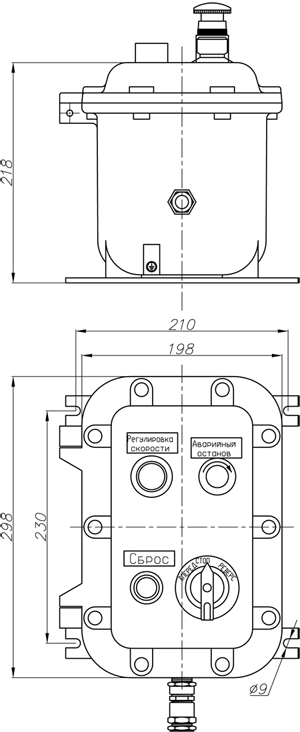

КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ CCFE-MR/РН2

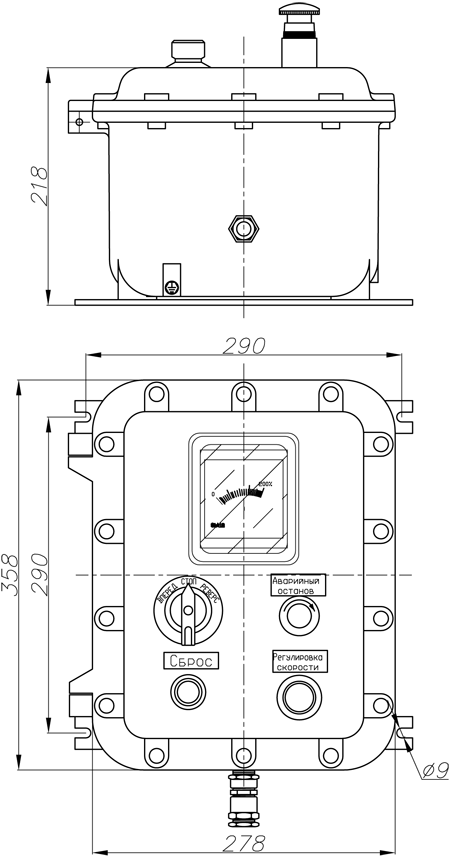

КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ CCFE-MR/РН2 С ПРИБОРОМ КОНТРОЛЯ ВЫХОДНОЙ ЧАСТОТЫ ИНВЕРТОРА
ИЛИ КОНТРОЛЯ ВЫХОДНОГО ТОКА ДВИГАТЕЛЯ

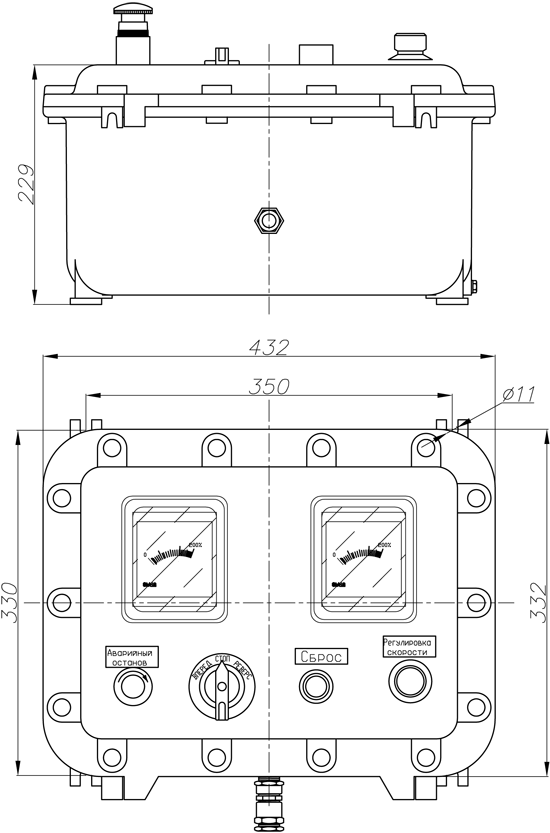

КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ CCFE-MR/РН2
С ПРИБОРАМИ КОНТРОЛЯ ВЫХОДНОЙ ЧАСТОТЫ ИНВЕРТОРА И ВЫХОДНОГО ТОКА ДВИГАТЕЛЯ
