НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Рудничные нормальные инверторы серии CS-SOFTSTAR/X – это экономичные преобразователи частоты для асинхронных трехфазных двигателей. Инверторы CS-SOFTSTAR/X подходят для управления приводами насосов, вентиляторов и в других простых приложениях, так и в сложных системах, таких как управление буровыми приводами и т.д.
На корпусе CS-SOFTSTAR/X по требованию заказчика могут устанавливаться цифровые дисплеи для индикации состояния инвертора, индикационные лампы, ручки реостаты 1 – 2 кОм, управляющие переключатели, кнопки аварийной остановки и сброса. Для инсталляционной настройки могут быть предусмотрены интерфейсы RS485 (протокол Modbus RTU) или Ethernet, по которому происходит удаленное программирование и, при необходимости, последующие управление инвертором.
По требованию заказчика в инверторах CS-SOFTSTAR/X предусматривается возможность подключения дополнительного тормозного устройства, на котором будет рассеиваться лишняя энергия, вырабатываемая двигателем во время торможения. Схема переключения и тормозной резистор являются основными компонентами динамического тормозного устройства, на котором установлентермопредохранитель, предотвращающий перегрев резистора. Предусмотрена возможность выноса тормозного резистора в отдельный корпус.
На базе CS-SOFTSTAR/X возможна реализация различных вспомогательных функций инверторов:
• мягкий останов стандарта EN954-1 (класс 3) расширяющий функциональные возможности и эффективность электродвигателя
• встроенный фильтр ЭМС преобразователя стандарта EN61800-3
• без сенсорный векторный контроль, позволяющей максимально эффективно использовать мощность двигателя
• ПИД регулятор
• режимом подхвата работающего двигателя
• функцией оптимального разгона/торможения
• произвольно настраиваемая вольт-частотная характеристика
и др.
По требованию предусматривается изготовление инвертора с внешним дистанционным пультом управления (на крышке корпуса инвертора остается цифровой дисплей для индикации состояния инвертора, дублирующие кнопки аварийной остановки и сброса или иные элементы контроля и управления по требованию заказчика).
Рудничные нормальные инверторы серии CS-SOFTSTAR/X для плавного пуска и останова трехфазных двигателей построены по принципу управления тремя фазами и в полной мере реализуют возможности плавного пуска и останова. Инверторы CS-SOFTSTAR/X лишены недостатков пускателей первой и второй групп, не ограничены в диапазоне мощностей и позволяют использовать различные методы пуска и останова: с управлением напряжения, с ограничением тока, а также современной технологией – пуск с контролем момента. Применение инвертора вблизи с приводом позволяет не прокладывать по объекту кабели, создающие электромагнитные помехи для работы КИП.
По тех заданию заказчика возможно размещение в корпусе CS-SOFTSTAR/X общепромышленных инверторов известных производителей, таких как: Hitachi, Schneider Electric, Siemens, Omron и др.
Область применения – шахты и рудники, неопасные по газу или пыли, согласно маркировке, ГОСТ 24754-81, ГОСТ 14254-96, и другим нормативным документам, регламентирующим применение рудничного нормального оборудования на опасных производственных объектах, поднадзорных Ростехнадзору РФ, и национальным техническим надзорам стран СНГ.
| СЕРТИФИКАЦИЯ | |
| Исполнение: | РН1 или РН2 |
| Защита: | IP66 |
| Сертификаты соответствия и разрешения: | РОСС RU.ГБ05.B04321 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-36713 ТУ 3400-005-72453807-07 Свидетельство ОАО «ГАЗПРОМ» № Э-110 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Температура окружающей среды, °С: | -20...+60 |
| Резьба на присоединительных отверстиях: | Трубная коническая Rc ISO 7/1 (другой тип/размер резьбы по требованию) |
| Материал корпуса | Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный, соответствует стандартам ТР ТС для применения в шахтах и рудниках |
| Покрытие | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 |
| Климатическое исполнение | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
| Химостойкое исполнение: | по требованию Х1, Х2, Х3 |
АКСЕССУАРЫ И ОПЦИИ
- Изготовление из нерж. стали /SS
- Дренажный клапан для слива конденсата /ECD
- Антиконденсационное покрытие /ORANGE
- Обогрев /HEAT
- Дополнительный вводной автоматический выключатель с ручкой управления /АВТОМАТ
- Устройство динамического торможения /ДИМТОР
- Тормозной резистор /ТО
- Входной ВЧ фильтр помех /ВЧВХ
- Выходной ВЧ фильтр помех /ВЧВЫХ
- Емкостный фильтр для снижения помехи от работы инвертора /ФИЛЬТР
- Дроссель звена постоянного тока для подавления гармоники, вырабатываемые инвертором.
- Аналоговый стрелочный прибор для контроля выходной частоты инвертора. Диапазон (0 ~ Max. частота Гц)
- Аналоговый стрелочный прибор для контроля выходной тока двигателя. Диапазон (0 ~ 200% номинального тока)
- Дистанционная пульт управления /ПУЛЬТ-MR:
FW вперед / Стоп / RV реверс
MR аварийный останов
Потенциометр 1 – 2кОм
RS Сброс аварийного состояния инвертора - Дистанционная пульт управления /ПУЛЬТ-CF:
FW вперед / Стоп / RV реверс
CF1 Фиксированная скорость 1 / Отмена режима фиксированной скорости
CF2 Фиксированная скорость 2 / Отмена режима фиксированной скорости
RS Сброс аварийного состояния инвертора
ФОРМИРОВАНИЕ МАРКИРОВКИ
* Существуют ограничения по техническим параметрам инверторов мощностью более 30кВт, для подробной информации необходимо обратиться в центр технической поддержки.
Пример заказа: CS-SOFTSTAR/X - 7,5 /HEAT - ТУ 3400-005-72453807-07
Невзрывозащищенный рудничный инвертор CCFE-SOFTSTAR/X со встроенной системой обогрева (/HEAT) для двигателя мощностью 7,5кВт по тех. заданию заказчика.

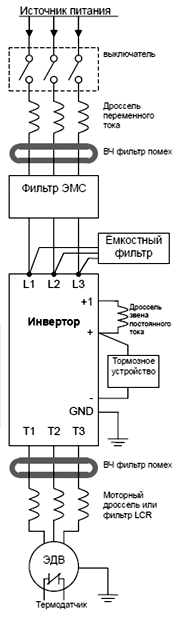

ПРИНЦИПИАЛЬНАЯ СХЕМА РАБОТЫ
| ПРИМЕР ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК РАЗЛИЧНОЙ ЛИНЕЙКИ ИНВЕРТОРОВ ПРОИЗВОДСТВА HITACHI | ||||
| CS-SOFTSTAR/X-7,5-100 со встроенным фильтром ЭМС до 7.5 кВт и пусковым моментом 100% | CS-SOFTSTAR/X-7,5-150 до 7.5 кВт и пусковым моментом 150% | CS-SOFTSTAR/X-132-150 до 132 кВт и пусковым моментом 150% | CS-SOFTSTAR/X-132-200 до 132 кВт и пусковым моментом 200% | |
| Выходная частота | 0.5 - 400 Гц | 0.5 - 400 Гц | 0,1 - 400 Гц | 0,1 - 400 Гц |
| Точность поддержания частоты | ± 0.1 Гц (цифровое задание) | ± 0.01% от максимального значения (цифровая установка), ± 0.02% от максимального значения (аналоговая установка) | ||
| Шаг изменения частоты | 0,01 Гц (цифровая установка) | |||
| Входное напряжение | 1 фаза — 200..240 В, +10 %, -15 %, 50/60 Гц ±5 %, 3 фазы — 200..240 В (соответствующее входному), 3 фазы — 380..480 В, +10 %, -15 %, 50/60 Гц ±5 %, 3 фазы — 380..480 В (соответствующее входному) | 1 фаза 200 В — 10% ~ 240В + 5%, 50, 60Гц ± 5%, 3 фазы 380 В — 10% ~ 460В + 10%; 50, 60Гц ± 5% | 3 фазы — 380..480 В, +10%, -15%, 50/60 Гц ±5% | |
| Выходное напряжение | 3 фазы (от 0 В до напряжения питания) | |||
| V/F-характеристика | контролируемая, изменяемая (с постоянным или снижаемым моментом) | линейная, квадратичная | ||
| Перегрузочная способность | до 150% в течение 60 сек. | 150% от номинального значения (в течение 60 сек.), максимум — 200% | 120% в течение 30 сек., 150% в течение 0.5 сек. | |
| Время разгона и торможения | 0.01—3600 сек. (линейная, s-кривая) | 0.01—3600 сек. | ||
| Торможение | функция мягкого останова | регенеративное динамическое с программируемыми параметрами | постоянным током, с использованием внешнего тормозного резистора | |
| Пусковой момент | 100% на частоте 6 Гц | 150% от номинального значения и выше | 150% от номинального на частоте 1 Гц | 200% в режиме бессенсорного векторного контроля, 150% при использовании двигателей на класс ниже |
| Место эксплуатации | не более 1000 м, над уровнем моря | |||
| Допустимый уровень вибрации | не более 5.9 м/с2 (0.6 G), 10—55 Гц | |||
| Интерфейс связи | RS485 (протокол MODBUS RTU) или другой по требованию заказчика | |||
| Функции защиты | от перегрузки по току, от перегрузки по напряжению, от перегрева, от аварии двигателя, от ненормированного входного напряжения | защита от перегрузки по току, от ненормированного напряжения, от потери фазы, от короткого замыкания на выходе, защита от ошибки заземления, электронная термозащита двигателя | ||
| Доп. функции | фильтр категории С1 согласно EN61800-3 | бессенсорный векторный контроль, автонастройка, сниженный момент, высокий пусковой момент | ||
