НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

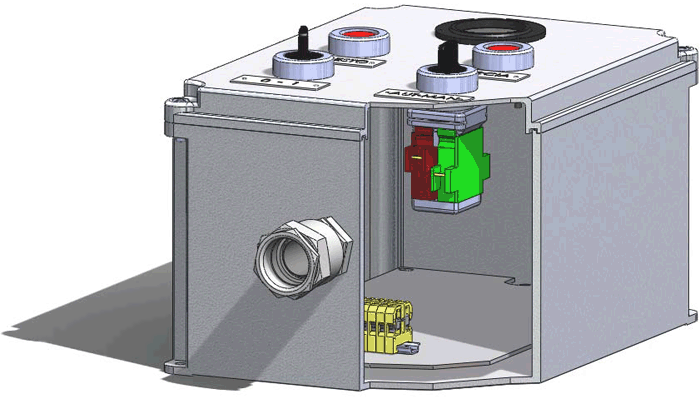

Рудничные нормальные посты управления и индикации SA-PNL/РН1 или SA-PNL/РН2 служат для управления различными аппаратами и механизмами (насосами, вентиляторами, мешалками и др.) Рудничные нормальные посты управления и индикации SA-PNL/РН1 или SA-PNL/РН2 – гибкая модульная система на основе различных корпусов SA/РН2, SA/P/РН2, SA/SS/РН2, и самых различных управляющих и индикационных модулей M или XB. Одним из преимуществ постов являются яркие цвета визуальной части модулей управления и индикации – кнопок, ламп и др. Комплектации кабельными вводами производиться исходя из требований заказчика.
Область применения – шахты и рудники, неопасные по газу или пыли, согласно маркировке, ГОСТ 24754-81, ГОСТ 14254-96, и другим нормативным документам, регламентирующим применение рудничного нормального оборудования на опасных производственных объектах, поднадзорных Ростехнадзору РФ, и национальным техническим надзорам стран СНГ.
| СЕРТИФИКАЦИЯ | |
| Маркировка: | РН2 (РН1 или РН2 для постов SA/P) |
| Защита: | IP66 |
| Сертификаты соответствия и разрешения: | РОСС RU.ГБ05.B04321 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 ТУ 3400-005-72453807-07 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00487 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |||||||||
Температура окружающей среды, °С: | -20...+85 | ||||||||
| Максимальное напряжение для кнопки переключателя, В: | ~240 / ~380 /  110 | ||||||||
| Максимальная сила тока для одной контактной группы кнопки переключателя, А: | 16 / 10 / 5 | ||||||||
Ток и напряжение для одной индикационной лампы: |
| ||||||||
Резьба на присоединительных отверстиях: | Трубная коническая Rc ISO 7/1 3/4" (другой тип и размер резьбы, второе отверстие по требованию) | ||||||||
Материал корпуса: | Коррозионностойкий модифицированный алюминиево-кремниевый
сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный (по умолчанию) или Полиэстер, армированный длинными волокнами стекловолокна с добавлением графита (по требованию /P) или Нержавеющая сталь ( по требованию /SS) (размеры корпуса необходимо согласовывать дополнительно) | ||||||||
Покрытие: | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 (по требованию RAL FIRE) | ||||||||
| Класс защиты от поражения электрическим током: | I | ||||||||
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) | ||||||||
| Химостойкое исполнение: | по требованию Х1, Х2, Х3 | ||||||||
24-36
| ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ | |
| Взрывозащищенное исполнение | |
| Напряжение питания ламп | /24-36В AC DC /24В DC /24В AC /110В AC DC /110В AC / 220В AC /380 AC |
| Элементы индикации | /АМПЕРМЕТР /ВОЛЬТМЕТР |
Фиксация крышки на петлях | /ПЕТЛЯ |
Невзрывозащищенное исполнение | /CS |
Утолщённые стенки, устойчивость к удару 10Дж (Только для коробок SA и SAG) | /SAG |
Изготовление из нержавеющей стали | /SS |
Изготовление из уплотнённого полиэстера | /P |
Антиконденсатное покрытие | /ORANGE |
Дренажное устройство для слива конденсата | /ECD |
Вентиляционное устройство для удаления влаги | /ECDS |
Исполнение для тропиков с защитой от насекомых | /ТЕРМИТЫ |
Сейсмостойкое исполнение | /MSK-64 9 БАЛЛОВ |
Шильд с надписью заказчика | /TAG надпись |
Шильды со световозвращающим покрытием | /LIGHTRETURNING |
Окрашивание внешней поверхности в цвет по требованию заказчика (Только для коробок SA и SAG ) | /RAL код |
Устройство объединения экранов кабелей | /ЭКРАН |
Совокупность средств для снижения электромагнитных помех | /КИП |
Болт с пломбировкой | /ПЛОМБА |

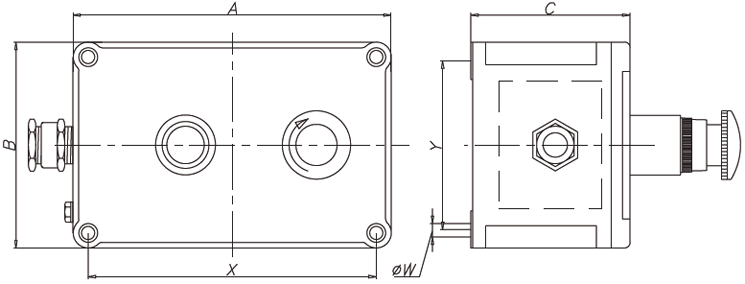

КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ
ТИПОРАЗМЕР | ВНЕШНИЕ РАЗМЕРЫ, ММ | КРЕПЕЖНЫЕ РАЗМЕРЫ, ММ | МАССА, КГ* | ОПИСАНИЕ | ||||
А | В | С | Х | Y | ØW | SA | ||
| SA-P(111108)/РН2 -ТУ 3400-005-72453807-07 | 110 | 110 | 85 | 94 | 94 | 7 | 1,8 | одна кнопка P |
| SA-N(111108)/РН2 -ТУ 3400-005-72453807-07 | 110 | 110 | 85 | 94 | 94 | 7 | 1,8 | одна кнопка грибок с фиксацией N |
| SA-L(111108)/РН2 -ТУ 3400-005-72453807-07 | 110 | 110 | 85 | 94 | 94 | 7 | 1,8 | одна сигнальная лампа L |
| SA-PP(171108)/РН2 -ТУ 3400-005-72453807-07 | 170 | 110 | 85 | 154 | 94 | 7 | 2,2 | две кнопки P |
| SA-PL(171108)/РН2 -ТУ 3400-005-72453807-07 | 170 | 110 | 85 | 154 | 94 | 7 | 2,2 | одна кнопка P + одна сигнальная лампа L |
| SA-PN(171108)/РН2 -ТУ 3400-005-72453807-07 | 170 | 110 | 85 | 154 | 94 | 7 | 2,2 | одна кнопка P + одна кнопка грибок с фиксацией N |
| SA-NL(171108)/РН2 -ТУ 3400-005-72453807-07 | 170 | 110 | 85 | 154 | 94 | 7 | 2,2 | одна кнопка грибок с фиксацией N + одна сигнальная лампа L |
| SA-LL(171108)/РН2 -ТУ 3400-005-72453807-07 | 170 | 110 | 85 | 154 | 94 | 7 | 2,2 | две сигнальных лампы L |
| SA-PPP(301410)/РН2 -ТУ 3400-005-72453807-07 | 305 | 147 | 110 | 285 | 127 | 7 | 3,7 | три кнопки P |
| SA-LLL(301410)/РН2 -ТУ 3400-005-72453807-07 | 305 | 147 | 110 | 285 | 127 | 7 | 3,7 | три сигнальных лампы L |
| SA-PPPPPP(302310)/РН2 -ТУ 3400-005-72453807-07 | 305 | 230 | 110 | 285 | 210 | 7 | 4,9 | шесть кнопок P |
| SA-PPLPPL(302310)/РН2 -ТУ 3400-005-72453807-07 | 305 | 230 | 110 | 285 | 210 | 7 | 4,9 | четыре кнопки P + две сигнальные лампы L |
| SA-PNLPNL(302310)/РН2 -ТУ 3400-005-72453807-07 | 305 | 230 | 110 | 285 | 210 | 7 | 4,9 | две кнопки P + две кнопки грибок с фиксацией N + две сигнальные лампы L |
| SA-PNPNPN(302310)/РН2 -ТУ 3400-005-72453807-07 | 305 | 230 | 110 | 285 | 210 | 7 | 4,9 | три кнопки P + три кнопки грибок с фиксацией N |
| SA-PLPLPL(302310)/РН2 -ТУ 3400-005-72453807-07 | 305 | 230 | 110 | 285 | 210 | 7 | 4,9 | три кнопки P + три сигнальные лампы L |
| SA-LLLLLL(302310)/РН2 -ТУ 3400-005-72453807-07 | 305 | 230 | 110 | 285 | 210 | 7 | 4,9 | шесть сигнальных ламп L |
* Масса может меняться в зависимости от комплектации модели
Цвет линзы обозначается буквой в скобках, стоящей после обозначения сигнальной лампы L:
(V) - зелёный, (G) -жёлтый, (R) - красный, (I) - белый, (B) - синий.
Цвет кнопок обозначается буквой в скобках, после обозначения кнопок P:
(V) - зелёный, (G) - жёлтый, (R) - красный, (N) - черный, (I) - белый, (B) - синий
Контактная група кнопки обозначается в квадратных скобках, после значения цвета кнопки:
[2НЗ] - два нормально закрытых контакта; [2НО] - два нормально открытых контакта; [НЗ+НО] - нормально закрытый + нормально закрытый контакты.
ФОРМИРОВАНИЕ МАРКИРОВКИ
Пример: SA-P(N)[2НЗ] N[2НО] L(R) P(V)[2НЗ] N[2НО] L(R)(302310) /24В AC /ПЛОМБА -ТУ 3400-005-72453807-07
- Тип корпуса: SA (302310)
- Обозначение элементов и цвета: две кнопки "грибок" с фиксацией, (N)[2НО] - два нормально открытых контакта; две сигнальные лампы красного цвета (L(R)); кнопка без фиксации черного цвета P(N)[2НЗ] - два нормально закрытых контакта; кнопка без фиксации зеленого цвета P(V)[2НЗ] - два нормально закрытых контакта;
- Опции, аксессуары и исполнения: напряжение сигнальных ламп ~24В (/24В AC); болт с пломбировкой ( /ПЛОМБА)
Рекомендации по выбору цвета световых сигналов на постах и шкафах управления, согласно стандарту МЭК73:
Красный сигнал (R) - Опасность. Действовать сейчас. Опасность для жизни или движения оборудования в охраняемой зоне без защиты.
Янтарный сигнал (G) - Внимание. Действовать осторожно. Температура или давление отклонились от нормы.
Зеленый сигнал (V) - Мера предосторожности. Действовать. Проверка завершена, машина готова к запуску.
Синий сигнал (B)– Устанавливается по месту. Установки готовы или удаленный контроль.
Белый сигнал (I) – Не имеет специального значения. Может служить подтверждением более раннего сигнала.
