Электротехническое взрывозащищенное оборудование

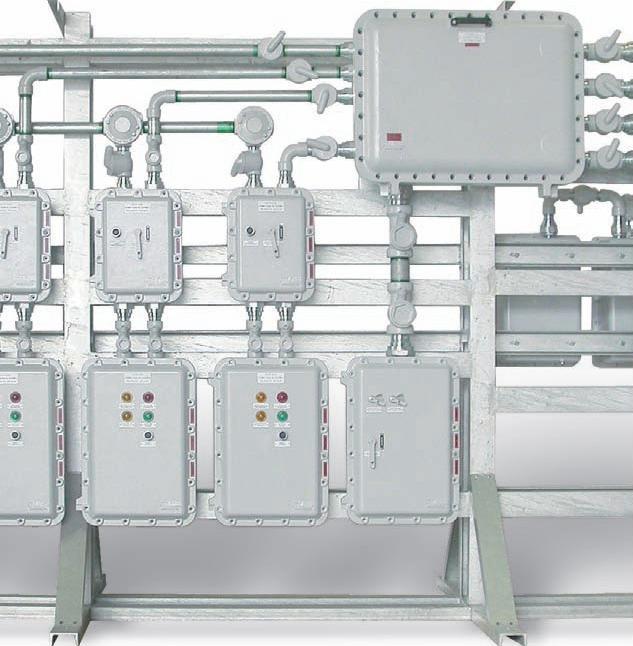

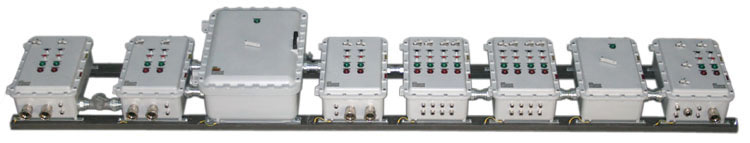

При проектировании шкафов возникают ситуации, когда габаритов имеющихся корпусов недостаточны для размещения оборудования. В этом случае можно разделить шкаф на отдельные модули, соединенные либо металлорукавами, либо с помощью трубной проводки. Различные размеры корпусов дают возможность создавать необходимые модульные устройства, позволяют   встраивать электрические компоненты различных габаритов с учетом действующих стандартов и нормативов.

Использование сравнительно небольших модулей позволяет сократить габариты, массу и стоимость шкафа. Всеми необходимыми электрическими компонентами, встроенными в корпуса, можно управлять через командные аппараты, которые монтируются на наружной поверхности фронтальных панелей. Кроме того, большая площадь поверхности позволяет разместить кабельные вводы в доступных местах, что значительно облегчает монтаж. Модульные устройства производятся на заказ и монтируются на настенных или напольных монтажных конструкциях, в зависимости от конкретных условий применения.

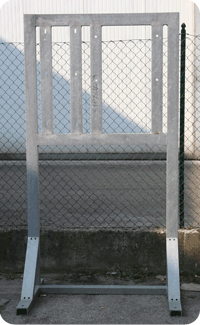

Модульные шкафы устанавливаются на раме FRAME или РАМА, изготовленной из оцинкованной стали (холодное или горячие оцинкование), а по требованию из нержавеющей стали, из углеродистой или малоуглеродистой стали. На рамы из углеродистой или малоуглеродистой стали наносится покрытие, содержащие ингибитор коррозии, серебристого цвета RAL 9007 (или RAL 9006) или другого цвета по требованию заказчика. Рама изготавливается под конкретное модульное устройство. Обычно модули на раме соединяются разделительными ниппелями или U-образными фитинговыми сборками. Чтобы облегчить открывание и закрывание, корпуса CCFE и ССА-С оснащены специальными шарнирами.

Рамы изготавливаются для настенного или напольного монтажа. Рамы относятся к фрикционно искробезопасному неэлектрическому оборудованию и имеют маркировку РН1 или РН2..

Маркировка:
