НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Рудничные нормальные электрообогреваемые шкафы КШ/TERMO-BOX/ОБОГРЕВ/РН1 и КШ/TERMO-BOX/ОБОГРЕВ/РН2 предназначены для установки внутри них различного оборудования (расходомеров, датчиков давления и температуры, преобразователей, регуляторов и т.д.), работающих в ограниченном температурном диапазоне, работающих в опасных зонах и в тяжёлых погодных условиях.
Температуру внутри шкафаКШ/TERMO-BOX/ОБОГРЕВ/РН1 и КШ/TERMO-BOX/ОБОГРЕВ/РН2 повышает нагреватель 600Вт с дополнительным автоматическим устройством контроля температуры. Управление нагревательным элементом и ввод питания осуществляется через коробки SA, при необходимости блоки управления подогревом устанавливаются снаружи обогреваемого шкафа, экономя место внутри шкафа под оборудование заказчика. Таким образом обеспечивается защита системы обогрева шкафа. При изменении наружной температуры воздуха в диапазоне от -20°С до +65°С, температура внутри корпуса шкафа, при включенном терморегуляторе, находится в пределах от +5°С до + 45°С без конденсации влаги.
В зависимости от потребностей заказчика температура внутри шкафа может регулироваться с помощью различных типов термостатов или с помощью автоматизированной системы на базе программируемого логического контроллера.
Для обеспечения качественной теплоизоляции внутренние стенки шкафа покрываются специализированным слоем сверхлёгкого теплостойкого металлизированного армированного утеплителя или для усиления теплоизоляции дополнительное покрытие экструзионным вспененным полимером.
Область применения – шахты и рудники, неопасные по газу или пыли, согласно маркировке, ГОСТ 24754-81, ГОСТ 14254-96, и другим нормативным документам, регламентирующим применение рудничного нормального оборудования на опасных производственных объектах, поднадзорных Ростехнадзору РФ, и национальным техническим надзорам стран СНГ.
 Исполнение на раме по схеме заказчика |
 Модульное исполнение по схеме заказчика на раме |
| СЕРТИФИКАЦИЯ | |
Маркировка : | РН1 или РН1 |
| Степень защиты: | IP66 |
| Сертификаты и разрешения: | РОСС RU.ГБ05.B04321 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 ТУ 3400-005-72453807-07 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00487 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
Температура окружающей среды, °С: | -20…+60 |
| Относительная влажности воздуха: | 98% |
| Материал корпуса: | Малоулеродистая сталь (для корпусов КШ/TERMO-BOX-M) Нержавеющая сталь марки AISI 304 (для корпусов КШ/TERMO-BOX-С) |
| Уплотнение: | Силиконовая резина |
| Заземление: | 2 зажима заземления (внутренний и внешний) из нержавеющей стали |
| Термозащита: | Низкотеплопроводные композитные материалы (без использования минеральной ваты) |
| Размещение кабельных вводов: | По спецификации заказчика. |
| Класс защиты от поражения электрическим током: | I |
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
| Химостойкое исполнение: | По требованию Х1, Х2, Х3 |
| ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ | |
| Взрывозащищенное исполнение | |
| Электрообогрев | /ОБОГРЕВ |
| Проходки для кабелей и труб | /PCAP |
| Несущая рама | /РАМА |
| Модульное исполнение по схеме заказчика | /МОДУЛЬНЫЙ |
| Невзрывозащищенное общепромышленное исполнение CS-BOX | |
| Кабельные вводы по требованию | |

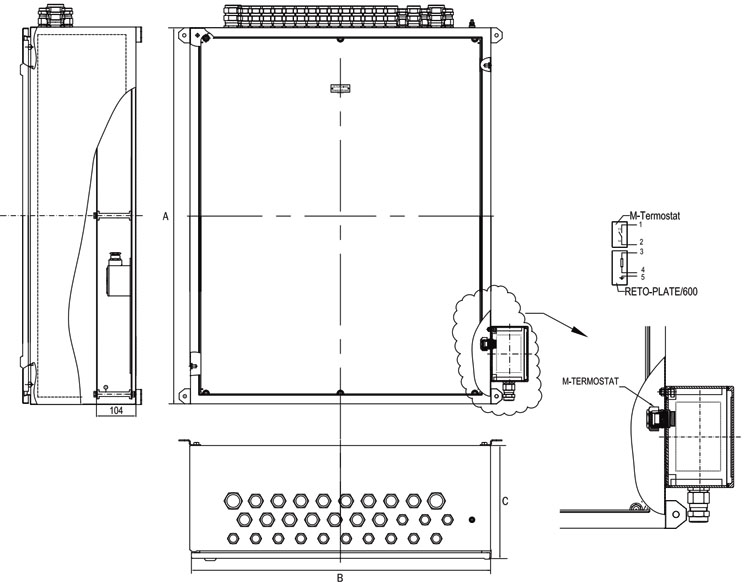

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
ТИП КОРПУСА ШКАФА | РАЗМЕРЫ, ММ | ||
Высота | Ширина | Глубина | |
| КШ/TERMO-BOX-МПЗ-806021/РН1-ТУ 3400-007-72453807-07 | 800 | 600 | 210 |
| КШ/TERMO-BOX-МПЗ-806021/РН2-ТУ 3400-007-72453807-07 | |||
| КШ/TERMO-BOX-МПЗ-806025/РН1-ТУ 3400-007-72453807-07 | 800 | 600 | 250 |
| КШ/TERMO-BOX-МПЗ-806025/РН2-ТУ 3400-007-72453807-07 | |||
| КШ/TERMO-BOX-МПЗ-806030/РН1-ТУ 3400-007-72453807-07 | 800 | 600 | 300 |
| КШ/TERMO-BOX-МПЗ-806030/РН2-ТУ 3400-007-72453807-07 | |||
| КШ/TERMO-BOX-CПЗ-806030/РН1-ТУ 3400-007-72453807-07 | 800 | 600 | 300 |
| КШ/TERMO-BOX-CПЗ-806030/РН2-ТУ 3400-007-72453807-07 | |||
| КШ/TERMO-BOX-МПЗ-808030/РН1-ТУ 3400-007-72453807-07 | 800 | 800 | 300 |
| КШ/TERMO-BOX-МПЗ-808030/РН2-ТУ 3400-007-72453807-07 | |||
| КШ/TERMO-BOX-МПЗ-1006021/РН1-ТУ 3400-007-72453807-07 | 1000 | 600 | 210 |
| КШ/TERMO-BOX-МПЗ-1006021/РН2-ТУ 3400-007-72453807-07 | |||
| КШ/TERMO-BOX-МПЗ-1006025/РН1-ТУ 3400-007-72453807-07 | 1000 | 600 | 250 |
| КШ/TERMO-BOX-МПЗ-1006025/РН2-ТУ 3400-007-72453807-07 | |||
| КШ/TERMO-BOX-МПЗ-1006030/РН1-ТУ 3400-007-72453807-07 | 1000 | 600 | 300 |
| КШ/TERMO-BOX-МПЗ-1006030/РН2-ТУ 3400-007-72453807-07 | |||
| КШ/TERMO-BOX-МПЗ-1008030/РН1-ТУ 3400-007-72453807-07 | 1000 | 800 | 300 |
| КШ/TERMO-BOX-МПЗ-1008030/РН2-ТУ 3400-007-72453807-07 | |||
| КШ/TERMO-BOX-CПЗ-1008030/РН1-ТУ 3400-007-72453807-07 | 1000 | 800 | 300 |
| КШ/TERMO-BOX-CПЗ-1008030/РН2-ТУ 3400-007-72453807-07 | |||
| КШ/TERMO-BOX-МПЗ-1206021/РН1-ТУ 3400-007-72453807-07 | 1200 | 600 | 210 |
| КШ/TERMO-BOX-МПЗ-1206021/РН2-ТУ 3400-007-72453807-07 | |||
| КШ/TERMO-BOX-МПЗ-1206030/РН1-ТУ 3400-007-72453807-07 | 1200 | 600 | 300 |
| КШ/TERMO-BOX-МПЗ-1206030/РН2-ТУ 3400-007-72453807-07 | |||
| КШ/TERMO-BOX-МПЗ-1208030/РН1-ТУ 3400-007-72453807-07 | 1200 | 800 | 300 |
| КШ/TERMO-BOX-МПЗ-1208030/РН2-ТУ 3400-007-72453807-07 | |||
| КШ/TERMO-BOX-CПЗ-1208030/РН1-ТУ 3400-007-72453807-07 | 1200 | 800 | 300 |
| КШ/TERMO-BOX-CПЗ-1208030/РН2-ТУ 3400-007-72453807-07 | |||
МПЗ - коробки из малоуглеродистой стали с крышкой на петлях, крепление крышки замком.
СПЗ - коробки из нерж. стали с крышкой на петлях, крепление крышки замком.
Другой размер корпуса шкафа по согласованию.
|
|
