НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Рудничные нормальные напольные электрообогреваемые шкафы с блоком управления КШ/TERMO-BOX/ОБОГРЕВ/РН1 и КШ/TERMO-BOX/ОБОГРЕВ/РН2 предназначены для установки внутри них различного оборудования (расходомеров, датчиков давления и температуры, преобразователей, регуляторов и т.д.), работающих в ограниченном температурном диапазоне, работающих в опасных зонах и в тяжёлых погодных условиях.
Температуру внутри шкафа повышает нагреватель с дополнительным автоматическим устройством контроля температуры. Управление нагревательным элементом и ввод питания осуществляется через коробки SA, при необходимости блоки управления подогревом устанавливаются снаружи обогреваемого шкафа, экономя место внутри
шкафа под оборудование заказчика. Таким образом обеспечивается полная защита системы обогрева шкафа. При изменении наружной температуры воздуха в диапазоне от -60°С до +45°С, температура внутри корпуса шкафа, при включенном терморегуляторе, находится в пределах от +5°С до + 45°С без конденсации влаги.
В зависимости от потребностей заказчика температура внутри шкафа может регулироваться с помощью различных типов термостатов или с помощью автоматизированной системы на базе программируемого логического контроллера.

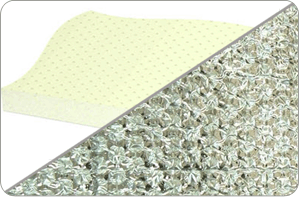

Для обеспечения качественной теплоизоляции внутренние стенки шкафа покрываются специализированным слоем сверхлёгкого теплостойкого металлизированного армированного утеплителя или для усиления теплоизоляции дополнительное покрытие экструзионным вспененным полимером.
Область применения – шахты и рудники, неопасные по газу или пыли, согласно маркировке, ГОСТ 24754-81, ГОСТ 14254-96, и другим нормативным документам, регламентирующим применение рудничного нормального оборудования на опасных производственных объектах, поднадзорных Ростехнадзору РФ, и национальным техническим надзорам стран СНГ.
| СЕРТИФИКАЦИЯ | |
Маркировка : | РН1 или РН1 |
| Степень защиты: | IP66 |
| Сертификаты соответствия и разрешения: | РОСС RU.ГБ05.B04321 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 ТУ 3400-007-72453807-07 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00487 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
Температура окружающей среды, °С: | -20…+60 |
| Относительная влажности воздуха: | 98% |
| Расчетный срок службы: | до 25 лет |
| Материал корпуса: | Малоулеродистая сталь(по умолчанию) Нержавеющая сталь марки AISI 304, уcтойчивая к высоким температурам и коррозии /AISI304 |
| Термозащита: | Низкотеплопроводные композитные материалы (без использования минеральной ваты) |
| Класс защиты от поражения электрическим током: | I |
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
| Химостойкое исполнение: | По требованию Х1, Х2, Х3 |
| ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ | |
| Взрывозащищенное исполнение | |
| Электрообогрев | /ОБОГРЕВ |
| Герконовые датчики на створки дверей | /S-ГЕРКОН |
| Система рабочего освещения | /ELT |
| Система аварийного освещения | /ELGHT |
| Автоматическая система вентиляции | /FAN |
| Система охранной сигнализации | /SALM |
| Модуль системы пожарной сигнализации | /FALM |
| Система автономного пожаротушения | /SAF |
| Использование утеплителя из мин. ваты | /MW |
| Проходки для кабелей и труб | /PCAP |
| Материал корпуса нержавеющая сталь AISI 304 | /AISI304 |
| Невзрывозащищенное общепромышленное исполнение CS-BOX | |
| Кабельные вводы по требованию | |
СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ
КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ ПО ТЕХ. ЗАДАНИЮ ЗАКАЗЧИКА
Рудничные нормальные напольные электрообогреваемые шкафы КШ/TERMO-BOX/ОБОГРЕВ изготавливаются различных габаритов по требованию заказчика.
|
|
