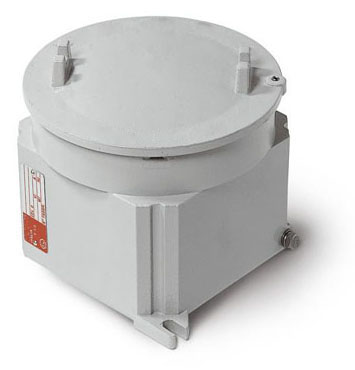

| Рудничные нормальные коробки типа CCA-EV с окном |
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Рудничные нормальные коробки типа CCA-E/РН2 являются многофункциональными и могут быть использованы для решения целого ряда задач, включая использование их в качестве распределительных коробок для размещения клеммных зажимов, элементов управления, контроля, сигнализации и других электротехнических компонентов.
Технология литья, используемая при изготовлении коробок CCA-E/РН2, позволяет изготавливать изделия с высочайшими характеристиками прочности, текучести и теплопроводности, исключается образование микротрещин. Поэтому не требуется дополнительная обработка внутренней поверхности корпуса, что позволяет повысить величину рассеиваемой тепловой мощности коробки.
Особо необходимо отметить возможность применения данных изделий фирмами-изготовителями комплексного оборудования, где превосходные качества механической обработки алюминия выходят на передний план.
Область применения – шахты и рудники, неопасные по газу или пыли, согласно маркировке, ГОСТ 24754-81, ГОСТ 14254-96, и другим нормативным документам, регламентирующим применение рудничного нормального оборудования на опасных производственных объектах, поднадзорных Ростехнадзору РФ, и национальным техническим надзорам стран СНГ.
| СЕРТИФИКАЦИЯ | |
| Исполнение: | РН2 |
| Защита: | IP66/67/68 (IP68 достигается применением герметика CRV-FLANGE) |
| Сертификаты соответствия и разрешения: | РОСС RU.ГБ05.B04321 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 НСОПБ.RU.ПР 014.Н.00042 ТУ 3400-005-72453807-07 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00487 |
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
| Температура окружающей среды, °С: | -20...+85 |
| Максимальное напряжение, В: | 1140 |
| Максимальная сила тока, А: | 800 |
| Материал: | Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный |
| Покрытие: | Полимерно-эпоксидное окрашивание с антистатическим свойством, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 |
| Уплотнение: | Силиконовая резина (в пазе крышки), силиконовое уплотнение |
| Заземление: | 2 зажима заземления (внутренний и внешний) из нержавеющей стали |
| Крепление крышки: | Резьбовое соединение |
| Крепление корпуса: | 2 или 4 внешние монтажные точки |
| Монтаж внутри корпуса: | 2 или 4 стойки для крепления монтажной панели |
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
| Химостойкое исполнение: | по требованию Х1, Х2, Х3 |
ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ
НАИМЕНОВАНИЕ | МАРКИРОВКА | НАИМЕНОВАНИЕ | МАРКИРОВКА |
| Взрывозащищенное исполнение | Окрашивание внешней поверхности в цвет по требованию заказчика | /RAL код | |
Антиконденсатное покрытие | /ORANGE | ||
Дренажное устройство для слива конденсата | /ECD | Устройство объединения экранов кабелей | /ЭКРАН |
Вентиляционное устройство для удаления влаги | /ECDS | Заземление крышки корпуса | /PE COVER |
Шильд с надписью заказчика | /TAG надпись | Совокупность средств для снижения электромагнитных помех | /КИП |
Шильды со световозвращающим покрытием | /LIGHTRETURNING | Шины фаз R | /ШИНЫ R |
Монтажная панель | /B | Шина нейтрали N | /ШИНА N |
Сейсмостойкое исполнение | /MSK-64 9 БАЛЛОВ | Внутренняя шина заземления РЕ | /ШИНА РЕ |
Приемка заказчика | /ПРИЕМКА | Элементы управления | /М |
| Смотровое окно | /WINDOW | Маркировка клеммных зажимов по схеме заказчика | /МАРКИРОВКА |
| Предел огнестойкости E30 (ГОСТ Р 53316-2009 "КАБЕЛЬНЫЕ ЛИНИИ.СОХРАНЕНИЕ РАБОТОСПОСОБНОСТИ В УСЛОВИЯХ ПОЖАРА") | /FIRE | Наличие перемычек между клеммными зажимами по схеме заказчика | /СХЕМА |
Термообогрев для автоматики | /ОБОГРЕВ | Радиатор охлаждения | /РАДИАТОР |

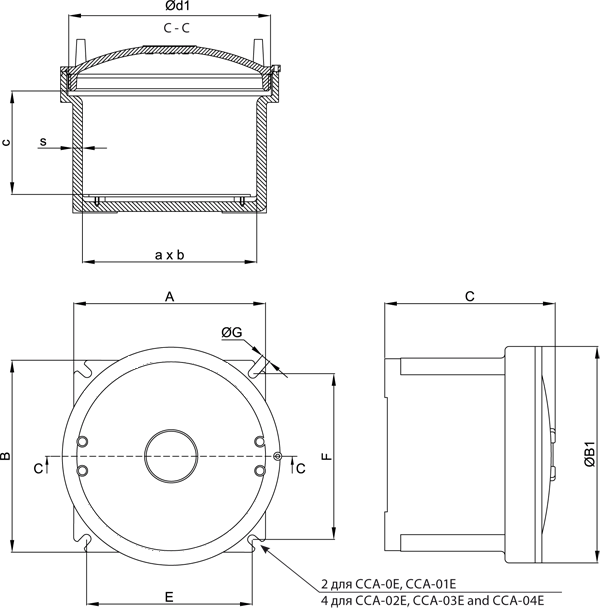

КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ
ТИП КОРОБКИ | РАЗМЕРЫ, ММ | МАССА, КГ | |||||||||||
ВНЕШНИЕ | ВНУТРЕННИЕ | КРЕПЛЕНИЕ | |||||||||||
A | B | C | ØB1 | c | b | c | Ød1 | s | E | F | ØG | ||
ССА-0Е/РН2 | 128 | 128 | 125 | 146 | 104 | 104 | 75 | 130x2 | 12 | 111 | 138 | 9 | 1,85 |
ССА-01Е/РН2 | 145 | 145 | 128 | 160 | 121 | 121 | 75 | 150x2 | 12 | 128 | 150 | 9 | 2,8 |
ССА-02Е/РН2 | 195 | 195 | 150 | 212 | 171 | 171 | 85 | 200x3 | 12 | 175 | 175 | 10 | 5,6 |
ССА-0ЗЕ/РН2 | 240 | 240 | 210 | 260 | 216 | 216 | 135 | 250x3 | 12 | 213 | 213 | 12 | 9,1 |
ССА-04Е/РН2 | 385 | 385 | 275 | 410 | 253 | 253 | 150 | 390x3 | 16 | 339 | 339 | 14 | 26,7 |
| Монтажная панель | ||||||||||||||||||||||||||||||||||
РАМЫ ДЛЯ МОДУЛЬНОГО ИСПОЛНЕНИЯ
При проектировании шкафов возникают ситуации, когда габаритов имеющихся корпусов недостаточны для размещения оборудования. В этом случае можно разделить шкаф на отдельные модули, соединенные либо металлорукавами, либо с помощью трубной проводки. Использование сравнительно небольших модулей позволяет сократить габариты, массу и стоимость шкафа. Кроме того, большая площадь поверхности позволяет разместить кабельные вводы в доступных местах, что значительно облегчает монтаж. Модульные шкафы устанавливаются на раме /FRAME или /РАМА, изготовленной из оцинкованной стали (холодное или горячие оцинкование), а по требованию из нержавеющей стали. Рамы изготавливаются для настенного или напольного монтажа и относятся к фрикционно искробезопасному неэлектрическому оборудованию. |

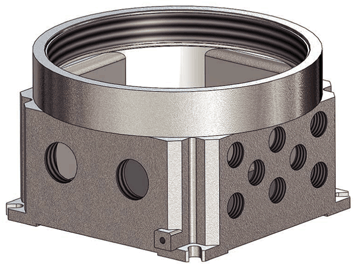

МЕХОБРАБОТКА КОРОБОК CCA-E/РН2
Толщина стенок и крышки коробок CCA-E/РН2 достаточна для изготовления резьбовых отверстий для присоединения различных типов кабельных вводов, элементов управления и индикации. Имеется большой выбор элементов управления, индикации, контроля и оповещения стандартного исполнения, элементов и модулей для специальных задач, а так же элементов типового исполнения по требованию заказчика. Большой размер элементов управления серии М дает возможность работать в рукавицах, элементы индикации имеют большой диаметр - 40 мм и оснащены рефлектором, что позволяет четко видеть сигнал при большом угле обзора и различном загрязнении поверхности. Ручки для автоматических выключателей, выбираются в зависимости от количества полюсов и типа выключателя, длина оси ручки может быть адаптирована к типу автоматического выключателя и к используемому размеру и типу коробки.
Система автоматизированного проектирования САПР "ГорэлтЕх" |
 |  |

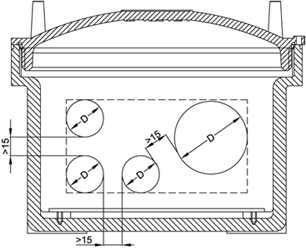

| ТИПОРАЗМЕР КОРПУСА | НА ОДНУ СТОРОНУ | |||||||||
| ЗОНА СВЕРЛЕНИЯ | ТИП РЕЗЬБЫ КАБЕЛЬНОГО ВВОДА | |||||||||
| 1/2" 20x1,5 | 3/4" 25x1,5 | 1" 32x1,5 | 1 1/4" 40x1,5 | 1 1/2" 50x1,5 | 2" 63x1,5 | 2 1/2" 75x1,5 | 3" 85x2 | 4" | ||
ССА-0Е/РН2 | 95x65 | 6 | 4 | 2 | 1 | 1 | 1 | - | - | - |
ССА-01Е/РН2 | 108x65 | 6 | 4 | 3 | 2 | 1 | 1 | - | - | - |
ССА-02Е/РН2 | 130x65 | 8 | 6 | 3 | 2 | 2 | 2 | - | - | - |
ССА-0ЗЕ/РН2 | 155x115 | 12 | 12 | 6 | 6 | 4 | 2 | 1 | 1 | 1 |
ССА-04Е/РН2 | 243x140 | 28 | 22 | 15 | 12 | 8 | 6 | 3 | 2 | 2 |

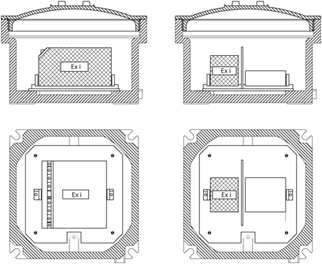

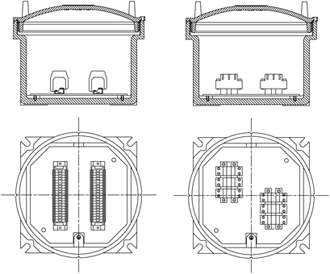

РАСПОЛОЖЕНИЕ ОБОРУДОВАНИЯ ВНУТРИ КОРОБОК CCA-E/РН2
Типовые электрические компоненты устанавливаемые в коробки: клеммные зажимы, пакетные выключатели, устройства защитного отключения (УЗО), дифференциальные автоматы, контакторы, автоматические выключатели, предохранители, балластные дроссели, трансформаторы, реле и таймеры, пускатели, IT компоненты, дистанционно управляемые выключатели, активные/пассивные барьеры искрозащиты, Ni-Cd батареи. Электрическое оборудование и компоненты, поставляемые вместе с коробками, изготовлены ведущими производителями. В случае необходимости какой-либо специальной комплектации, пожалуйста, при заказе дайте соответствующую спецификацию. Перечисленные здесь электрическое оборудование и компоненты не исчерпывают всех возможных вариантов комплектации коробок. Другие варианты оборудования и могут быть поставлены по специальному заказу. |
 |  |  |
АКСЕССУАРЫ И ЗАПАСНЫЕ ДЕТАЛИ ДЛЯ КОРОБОК CCA-E
ИЛЛЮСТРАЦИИ | ОПИСАНИЕ | РАЗМЕР | ХАРАКТЕРИСТИКИ | КОДЫ |
 | Монтажные пластины | ССА-0Е | Алюминий 2,5мм Оцинкованная сталь (...AC) | TF-0E |
ССА-01Е | TF-01E | |||
ССА-02Е | TF-01E | |||
ССА-0ЗЕ | TF-03E | |||
ССА-04Е | TF-04E | |||
 | Дренажно вентиляционные устройства ECD | ECD-210S | ||
 | Разделительные фитинги с заливкой компаундом cерии EYS, EZS, EYD, EZD | 218-9301 | ||
 | Элементы управления и индикации ExdIICU с металлическим основанием повышенной прочности | |||
 | Кабельный ввод | Коды и характеристики вводов см. в разделе "Кабельные вводы" (заказывается отдельно) | ||
