НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Рудничные нормальные коробки типа CCA/РН2 являются многофункциональными и могут быть использованы для решения целого ряда задач, включая использование их в качестве распределительных коробок для размещения клеммных зажимов, элементов управления, контроля, сигнализации и других электротехнических компонентов, в случае необходимости их монтажа как во опасных зонах, условиях с агрессивной окружающей средой, так и для общепромышленного применения.
Технология литья, используемая при изготовлении коробок CCA/РН2, позволяет изготавливать коробки с высочайшими характеристиками прочности, текучести и теплопроводности, исключается образование микротрещин. Поэтому не требуется дополнительная обработка внутренней поверхности корпуса, что позволяет повысить величину рассеиваемой тепловой мощности коробки.
Особо необходимо отметить возможность применения данных изделий фирмами-изготовителями комплексного оборудования, где превосходные качества механической обработки алюминия выходят на передний план.
Область применения – шахты и рудники, неопасные по газу или пыли, согласно маркировке, ГОСТ 24754-81, ГОСТ 14254-96, и другим нормативным документам, регламентирующим применение рудничного нормального оборудования на опасных производственных объектах, поднадзорных Ростехнадзору РФ, и национальным техническим надзорам стран СНГ.
| СЕРТИФИКАЦИЯ | |
| Исполнение: | РН2 |
| Защита: | IP66/67/68 (IP68 достигается применением герметика CRV-FLANGE) |
| Сертификаты соответствия и разрешения: | РОСС RU.ГБ05.B04321 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 НСОПБ.RU.ПР 014.Н.00042 ТУ 3400-005-72453807-07 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00487 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Температура окружающей среды, °С: | -20...+85 |
| Максимальное напряжение, В: | 1140 |
| Максимальная сила тока, А: | 800 |
| Материал: | Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный. Окно-ударопрочное, боросиликатное стекло |
| Покрытие: | Полимерно-эпоксидное окрашивание с антистатическим свойством, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 |
| Уплотнение: | Силиконовая резина (в пазе крышки), силиконовое уплотнение |
| Заземление: | 2 зажима заземления (внутренний и внешний) из нержавеющей стали |
| Крепление крышки: | Резьбовое соединение |
| Крепление корпуса: | 2 или 4 внешние монтажные точки |
| Монтаж внутри корпуса: | 2 или 4 стойки для крепления монтажной панели |
| Размещение кабельных вводов: | По спецификации заказчика |
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
Химостойкое исполнение: | по требованию Х1, Х2, Х3 |
ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ
НАИМЕНОВАНИЕ | МАРКИРОВКА | НАИМЕНОВАНИЕ | МАРКИРОВКА |
| Взрывозащищенное исполнение | Окрашивание внешней поверхности в
цвет по требованию заказчика | /RAL код | |
Антиконденсатное покрытие | /ORANGE | Устройство объединения экранов кабелей | /ЭКРАН |
Дренажное устройство для слива конденсата | /ECD | Заземление крышки корпуса | /PE COVER |
Вентиляционное устройство для удаления влаги | /ECDS | Совокупность средств для снижения электромагнитных помех | /КИП |
| Предел огнестойкости E30 (ГОСТ Р 53316-2009 "КАБЕЛЬНЫЕ ЛИНИИ.СОХРАНЕНИЕ РАБОТОСПОСОБНОСТИ В УСЛОВИЯХ ПОЖАРА") | /FIRE | Шины фаз R | /ШИНЫ R |
Сейсмостойкое исполнение | /MSK-64 9 БАЛЛОВ | Шина нейтрали N | /ШИНА N |
Приемка заказчика | /ПРИЕМКА | Внутренняя шина заземления РЕ | /ШИНА РЕ |
Шильд с надписью заказчика | /TAG надпись | Элементы управления | /М |
Шильды со световозвращающим покрытием | /LIGHTRETURNING | Маркировка клеммных зажимов по схеме заказчика | /МАРКИРОВКА |
Радиатор охлаждения | /РАДИАТОР | Наличие перемычек между клеммными зажимами по схеме заказчика | /СХЕМА |
Термообогрев для автоматики | /ОБОГРЕВ | ||
Монтажная панель | /B | Смотровое окно | /WINDOW |
КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ

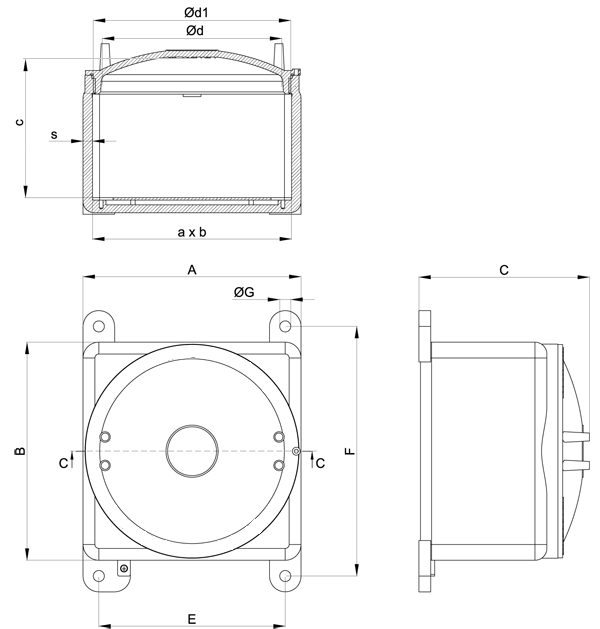

ТИП КОРОБКИ | 3D-МОДЕЛЬ И ЧЕРТЕЖ | РАЗМЕРЫ, ММ | МАССА, КГ | |||||||||||
ВНЕШНИЕ | ВНУТРЕННИЕ | КРЕПЛЕНИЕ | ||||||||||||
A | B | C | a | b | c | Ød | Ød1 | s | E | F | ØG | |||
| CCA/РН2 | 120 | 121 | 113,5 | 97 | 95 | 86 | 83 | 95X2 | 11 | 100 | 145 | 10 | 1,9 | |
CCA-S/РН2 | 120 | 120 | 145 | 96 | 96 | 110 | 80 | 95X2 | 12 | 100 | 145 | 9 | 2,1 | |
| CCA-0/РН2 | 150 | 150 | 130 | 125 | 126 | 97 | 117 | 130X2 | 12 | 125 | 170 | 11 | 2,9 | |
| ССА-01/РН2 | 175 | 176 | 138 | 148 | 150 | 102 | 133 | 150X2 | 13 | 154 | 195 | 11 | 4,2 | |
| ССА-02/РН2 | 235 | 233 | 164 | 208 | 208 | 122 | 185 | 200X2 | 13 | 198 | 268 | 13 | 7,7 | |
| ССА-03/РН2 | 279 | 277 | 216 | 253 | 251 | 177 | 229 | 250X2 | 13 | 237 | 317 | 14 | 10,9 | |
| ССА-04/РН2 | 431 | 431 | 292 | 398 | 398 | 213 | 376 | 390X3 | 16 | 390 | 480 | 14 | 31,8 | |
CCA-05/РН2 | 520 | 520 | 327 | 480 | 480 | 222 | 430 | 460X3 | 20 | 480 | 570 | 14 | - | |

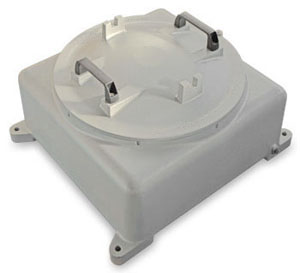

 Исполнение корпуса CCA-5/РН2 с ручками по требованию заказчика |
| Монтажная панель | |||||||||||||||||||||||||||||||||||||||||||||||||

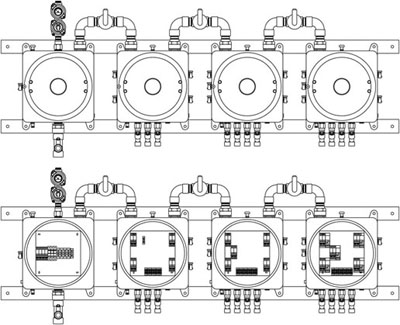

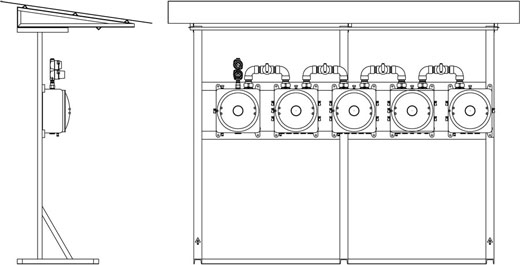

РАМЫ ДЛЯ МОДУЛЬНОГО ИСПОЛНЕНИЯ
При проектировании шкафов возникают ситуации, когда габаритов имеющихся корпусов недостаточны для размещения оборудования. В этом случае можно разделить шкаф на отдельные модули, соединенные либо металлорукавами, либо с помощью трубной проводки. Использование сравнительно небольших модулей позволяет сократить габариты, массу и стоимость шкафа. Кроме того, большая площадь поверхности позволяет разместить кабельные вводы в доступных местах, что значительно облегчает монтаж. Модульные шкафы устанавливаются на раме /FRAME или /РАМА, изготовленной из оцинкованной стали (холодное или горячие оцинкование), а по требованию из нержавеющей стали. Рамы изготавливаются для настенного или напольного монтажа и относятся к фрикционно искробезопасному неэлектрическому оборудованию. |
 |  |

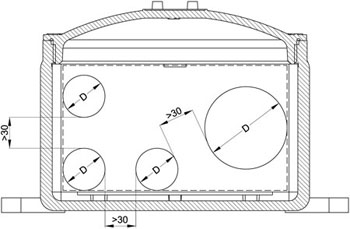

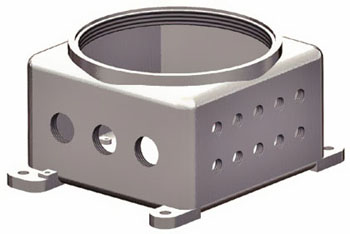

МЕХОБРАБОТКА КОРОБОК CCA/РН
Толщина стенок и крышки коробок CCA/РН достаточна для изготовления резьбовых отверстий для присоединения различных типов кабельных вводов, элементов управления и индикации. Имеется большой выбор элементов управления, индикации, контроля и оповещения стандартного исполнения, элементов и модулей для специальных задач, а так же элементов типового исполнения по требованию заказчика. Большой размер элементов управления серии М дает возможность работать в рукавицах, элементы индикации имеют большой диаметр - 40 мм и оснащены рефлектором, что позволяет четко видеть сигнал при большом угле обзора и различном загрязнении поверхности. Ручки для автоматических выключателей, выбираются в зависимости от количества полюсов и типа выключателя, длина оси ручки может быть адаптирована к типу автоматического выключателя и к используемому размеру и типу коробки.
Система автоматизированного проектирования САПР "ГорэлтЕх" |
 |  |
| ТИПОРАЗМЕР КОРПУСА | НА ОДНУ СТОРОНУ | |||||||||
| ЗОНА СВЕРЛЕНИЯ | ТИП РЕЗЬБЫ КАБЕЛЬНОГО ВВОДА | |||||||||
| 1/2" 20x1,5 | 3/4" 25x1,5 | 1" 32x1,5 | 1 1/4" 40x1,5 | 1 1/2" 50x1,5 | 2" 63x1,5 | 2 1/2" 75x1,5 | 3" 85x2 | 4" | ||
| CCA/РН2 | 80x50 | 2 | 2 | 1 | 1 | 1 | - | - | - | - |
| CCA-S/РН2 | 80x80 | 4 | 2 | 2 | 1 | 1 | - | - | - | - |
| CCA-0/РН2 | 115x60 | 3 | 3 | 2 | 2 | 1 | - | - | - | - |
| CCA-01/РН2 | 135x70 | 5 | 3 | 2 | 2 | 2 | 1 | - | - | - |
| CCA-02/РН2 | 180x85 | 8 | 6 | 5 | 3 | 2 | 2 | 2 | - | - |
| CCA-03/РН2 | 230x130 | 15 | 12 | 8 | 6 | 6 | 3 | 2 | 2 | 1 |
| CCA-04/РН2 | 375x120 | 21 | 14 | 12 | 10 | 9 | 4 | 3 | 3 | 2 |
| CCA-05/РН2 | 445x140 | 27 | 24 | 14 | 12 | 11 | 7 | 4 | 4 | 3 |

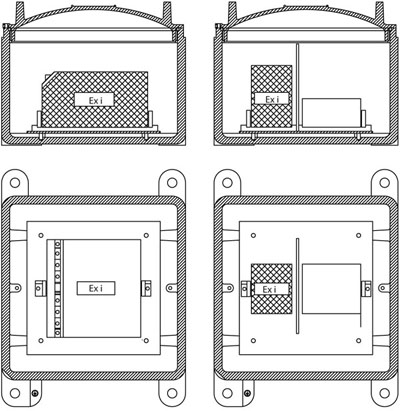

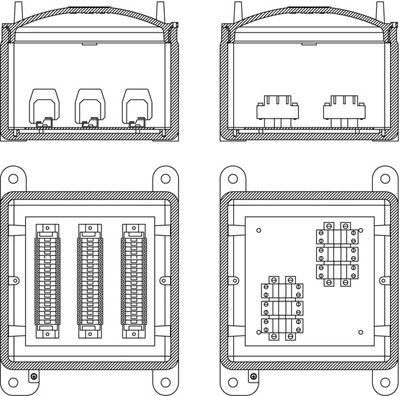

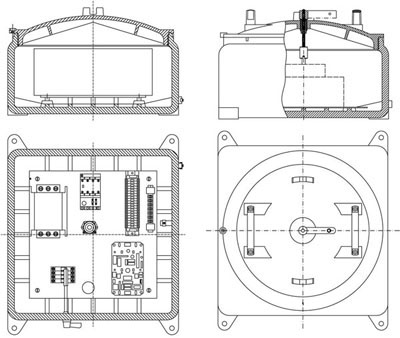

РАСПОЛОЖЕНИЕ ОБОРУДОВАНИЯ ВНУТРИ КОРОБОК CCA/РН2

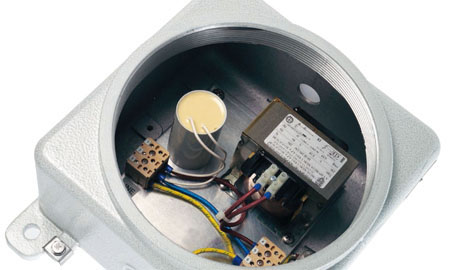

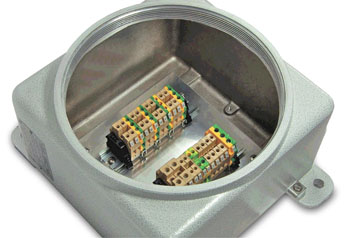

Типовые электрические компоненты устанавливаемые в коробки: клеммные зажимы, пакетные выключатели, устройства защитного отключения (УЗО), дифференциальные автоматы, контакторы, автоматические выключатели, предохранители, балластные дроссели, трансформаторы, реле и таймеры, пускатели, IT компоненты, дистанционно управляемые выключатели, активные/пассивные барьеры искрозащиты, Ni-Cd батареи. Электрическое оборудование и компоненты, поставляемые вместе с коробками, изготовлены ведущими производителями. В случае необходимости какой-либо специальной комплектации, пожалуйста, при заказе дайте соответствующую спецификацию. Перечисленные здесь электрическое оборудование и компоненты не исчерпывают всех возможных вариантов комплектации коробок. Другие варианты оборудования и могут быть поставлены по специальному заказу. |
 |  |
 |  |
 |  |  |

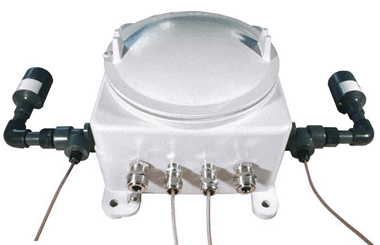

| сейсмодатчик | антенна беспроводной связи | модули коммутации и защиты |
АКСЕССУАРЫ И ЗАПАСНЫЕ ДЕТАЛИ ДЛЯ КОРОБОК CCFE
ИЛЛЮСТРАЦИИ | ОПИСАНИЕ | РАЗМЕР | ХАРАКТЕРИСТИКИ | КОДЫ |
 | Монтажные пластины | CCA | Алюминий 2,5мм Оцинкованная сталь (...AC) | TF |
| CCA-S | TF-S | |||
| CCA-0 | TF-0 | |||
| CCA-01 | TF-01 | |||
| CCA-02 | TF-02 | |||
| CCA-03 | TF-03 | |||
| CCA-04 | TF-04 | |||
| CCA-05 | TF-05 | |||
 | Дренажно вентиляционные устройства ECD | ECD-210S | ||
 | Разделительные фитинги с заливкой компаундом cерии EYS, EZS, EYD, EZD | 218-9301 | ||
 | Элементы управления и индикации ExdIICU с металлическим основанием повышенной прочности | |||
 | Кабельный ввод | Коды и характеристики вводов см. в разделе "Кабельные вводы" (заказывается отдельно) | ||
