НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Рудничные нормальные коробки типа CCA-I/РН2 из нержавеющей стали AISI 316L относятся к стационарным устройствам и предназначены для размещения клеммных зажимов, элементов управления, контроля, сигнализации и других электротехнических компонентов, в случае необходимости их монтажа во опасных зонах. Форма коробок обеспечивает удобный доступ для монтажа оборудования внутри корпуса.
Крышка и стенки коробок CCA-I/РН2 выполнены с высочайшими характеристиками прочности, текучести и теплопроводности из нержавеющей стали МОНЕЛЬ марки 03Х17Н14М3 по ГОСТ 5632. Из-за своего выдающегося сопротивления коррозии и окислению, хороших механических свойств и технологичности сплав AISI 316L часто применяется на химических предприятиях и в морском оборудовании, так как наряду с высокой прочностью он обладает отличной стойкостью к высоким температурам, коррозии и рабочим агрессивным средам, в том числе щелочи и каплям соляной и серной кислоты. Эта марка нержавеющей стали используется также при изготовлении оборудования для пищевой промышленности.

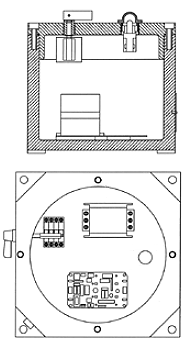

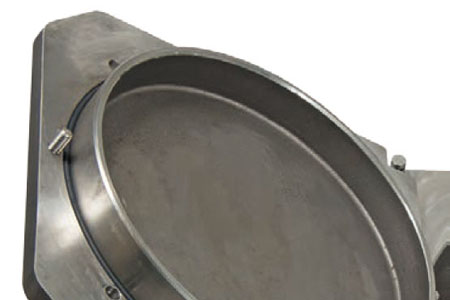

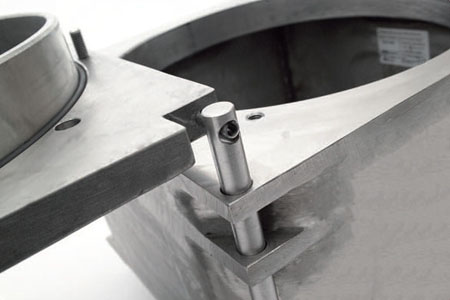

Фланец крышки и корпус коробки образуют плоско-цилиндрическое соединение. Крепление крышки к корпусу осуществляется с помощью болтов.
Область применения – шахты и рудники, неопасные по газу или пыли, согласно маркировке, ГОСТ 24754-81, ГОСТ 14254-96, и другим нормативным документам, регламентирующим применение рудничного нормального оборудования на опасных производственных объектах, поднадзорных Ростехнадзору РФ, и национальным техническим надзорам стран СНГ.
| СЕРТИФИКАЦИЯ | |
| Исполнение: | РН2 |
| Защита: | IP66/67/68 (IP68 достигается применением герметика CRV-FLANGE) |
| Сертификаты соответствия и разрешения: | РОСС RU.ГБ05.B04321 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 НСОПБ.RU.ПР 014.Н.00042 ТУ 3400-005-72453807-07 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00487 |
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
| Температура окружающей среды, °С: | -20...+85 |
| Максимальное напряжение, В: | 1140 |
| Максимальная сила тока, А: | 800 |
| Материал: | Нержавеющая сталь марки AISI 316L (“монель” марки 03Х17Н14М3 по ГОСТ 5632), уcтойчивая к щелочи и каплям соляной и серной кислоты |
| Уплотнение: | Силиконовое уплотнение |
| Заземление: | 2 зажима заземления (внутренний и внешний) из нержавеющей стали |
| Крепление крышки: | Болтами из нержавеющей стали с шестигранной головкой |
| Крепление корпуса: | 2 или 4 внешние монтажные точки |
| Монтаж внутри корпуса: | 2 или 4 стойки для крепления монтажной панели |
| Поверхность: | полированная (снаружи и внутри) |
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
| Химостойкое исполнение: | по требованию Х1, Х2, Х3 |
ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ
НАИМЕНОВАНИЕ | МАРКИРОВКА | НАИМЕНОВАНИЕ | МАРКИРОВКА |
| Взрывозащищенное исполнение | Устройство объединения экранов кабелей | /ЭКРАН | |
Антиконденсатное покрытие | /ORANGE | Заземление крышки корпуса | /PE COVER |
Дренажное устройство для слива конденсата | /ECD | Совокупность средств для снижения электромагнитных помех | /КИП |
Вентиляционное устройство для удаления влаги | /ECDS | Шины фаз R | /ШИНЫ R |
| Предел огнестойкости E30 (ГОСТ Р 53316-2009 "КАБЕЛЬНЫЕ ЛИНИИ.СОХРАНЕНИЕ РАБОТОСПОСОБНОСТИ В УСЛОВИЯХ ПОЖАРА") | /FIRE | Шина нейтрали N | /ШИНА N |
Сейсмостойкое исполнение | /MSK-64 9 БАЛЛОВ | Внутренняя шина заземления РЕ | /ШИНА РЕ |
Приемка заказчика | /ПРИЕМКА | Элементы управления | /М |
Шильд с надписью заказчика | /TAG надпись | Маркировка клеммных зажимов по схеме заказчика | /МАРКИРОВКА |
Термообогрев для автоматики | /ОБОГРЕВ | Наличие перемычек между клеммными зажимами по схеме заказчика | /СХЕМА |
Монтажная панель | /B | ||
Шильды со световозвращающим покрытием | /LIGHTRETURNING | Радиатор охлаждения | /РАДИАТОР |
КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ

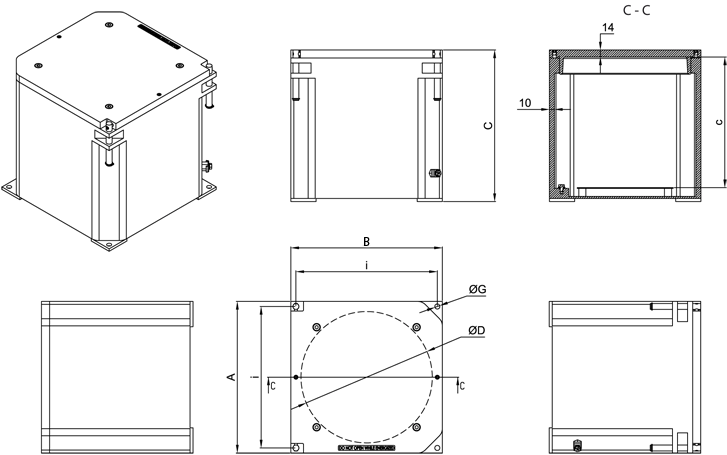

ТИП КОРОБКИ | РАЗМЕРЫ, ММ | МАССА, КГ | |||||
ВНЕШНИЕ | ВНУТРЕННИЕ | КРЕПЛЕНИЕ | |||||
A | B | c | ØD | E | ØG | ||
CCA-2020I/РН2 | 200 | 200 | 160 | 160 | 180 | 10 | 18,8 |
ССА-3020I/РН2 | 300 | 200 | 158 | 260 | 280 | 10 | 38,8 |
ССА-3030I/РН2 | 300 | 300 | 258 | 260 | 280 | 10 | 46,8 |
ССА-4030I/РН2 | 400 | 300 | 258 | 360 | 370 | 12 | 71 |
ССА-4040I/РН2* | 400 | 400 | 355 | 360 | 380 | 12 | 8,5 |
| Монтажная панель | ||||||||||||||||||||
РАМЫ ДЛЯ МОДУЛЬНОГО ИСПОЛНЕНИЯ
При проектировании шкафов возникают ситуации, когда габаритов имеющихся корпусов недостаточны для размещения оборудования. В этом случае можно разделить шкаф на отдельные модули, соединенные либо металлорукавами, либо с помощью трубной проводки. Использование сравнительно небольших модулей позволяет сократить габариты, массу и стоимость шкафа. Кроме того, большая площадь поверхности позволяет разместить кабельные вводы в доступных местах, что значительно облегчает монтаж. Модульные шкафы устанавливаются на раме /FRAME или /РАМА, изготовленной из оцинкованной стали (холодное или горячие оцинкование), а по требованию из нержавеющей стали. Рамы изготавливаются для настенного или напольного монтажа и относятся к фрикционно искробезопасному неэлектрическому оборудованию. |
МЕХОБРАБОТКА КОРОБОК CCA-I/РН2

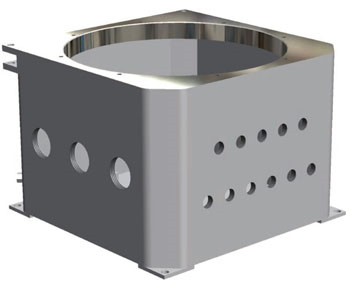

Толщина стенок и крышки коробки CCA-I/РН2 достаточна для изготовления резьбовых отверстий для присоединения различных типов кабельных вводов, элементов управления и индикации. Имеется большой выбор элементов управления, индикации, контроля и оповещения стандартного исполнения, элементов и модулей для специальных задач, а так же элементов типового исполнения по требованию заказчика. Большой размер элементов управления серии М дает возможность работать в рукавицах, элементы индикации имеют большой диаметр - 40 мм и оснащены рефлектором, что позволяет четко видеть сигнал при большом угле обзора и различном загрязнении поверхности. Ручки для автоматических выключателей, выбираются в зависимости от количества полюсов и типа выключателя, длина оси ручки может быть адаптирована к типу автоматического выключателя и к используемому размеру и типу коробки.
Система автоматизированного проектирования САПР "ГорэлтЕх" |
 |  |
| ТИПОРАЗМЕР КОРПУСА | НА ОДНУ СТОРОНУ | |||||||||
| ЗОНА СВЕРЛЕНИЯ | ТИП РЕЗЬБЫ КАБЕЛЬНОГО ВВОДА | |||||||||
| 1/2" 20x1,5 | 3/4" 25x1,5 | 1" 32x1,5 | 1 1/4" 40x1,5 | 1 1/2" 50x1,5 | 2" 63x1,5 | 2 1/2" 75x1,5 | 3" 85x2 | 4" | ||
CCA-2020I/РН2 | 115x125 | 6 | 6 | 4 | 4 | 2 | 1 | 1 | 1 | 1 |
ССА-3020I/РН2 | 205x120 | 12 | 8 | 6 | 6 | 5 | 3 | 2 | 1 | 1 |
ССА-3030I/РН2 | 200x220 | 20 | 16 | 12 | 9 | 6 | 6 | 4 | 3 | 1 |
ССА-4030I/РН2 | 290x225 | 28 | 25 | 20 | 12 | 12 | 6 | 6 | 4 | 2 |
|  |  | ||||||||||||||||||||||||||||||||||
 |  |
РАСПОЛОЖЕНИЕ ОБОРУДОВАНИЯ ВНУТРИ КОРОБОК CCA-I/РН2

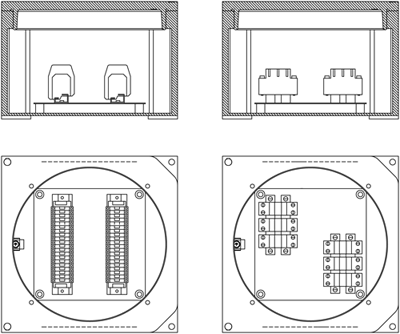

Типовые электрические компоненты устанавливаемые в коробки: клеммные зажимы, пакетные выключатели, устройства защитного отключения (УЗО), дифференциальные автоматы, контакторы, автоматические выключатели, предохранители, балластные дроссели, трансформаторы, реле и таймеры, пускатели, IT компоненты, дистанционно управляемые выключатели, активные/пассивные барьеры искрозащиты, Ni-Cd батареи. Электрическое оборудование и компоненты, поставляемые вместе с коробками, изготовлены ведущими производителями. В случае необходимости какой-либо специальной комплектации, пожалуйста, при заказе дайте соответствующую спецификацию. Перечисленные здесь электрическое оборудование и компоненты не исчерпывают всех возможных вариантов комплектации коробок. Другие варианты оборудования и могут быть поставлены по специальному заказу. |
 |  |
АКСЕССУАРЫ И ЗАПАСНЫЕ ДЕТАЛИ ДЛЯ КОРОБОК CCA-I
ИЛЛЮСТРАЦИИ | ОПИСАНИЕ | РАЗМЕР | ХАРАКТЕРИСТИКИ | КОДЫ |
 | Монтажные пластины | CCA-2020I | Нержавеющая сталь AISI 316L | K1-265 |
ССА-3020I | K2-265 | |||
ССА-3030I | K2-265 | |||
ССА-4030I | K3-265 | |||
 | Дренажно вентиляционные устройства ECD | ECD-210S | ||
 | Разделительные фитинги с заливкой компаундом cерии EYS, EZS, EYD, EZD | 218-9301 | ||
 | Элементы управления и индикации ExdIICU с металлическим основанием повышенной прочности | |||
 | Кабельный ввод | Коды и характеристики вводов см. в разделе "Кабельные вводы" (заказывается отдельно) | ||
