НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

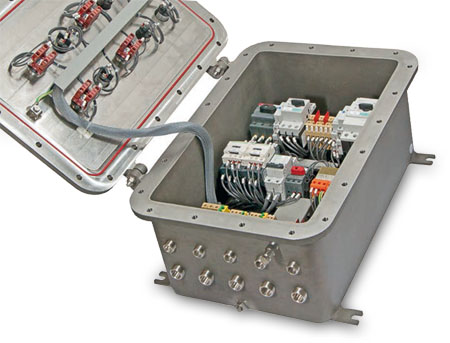

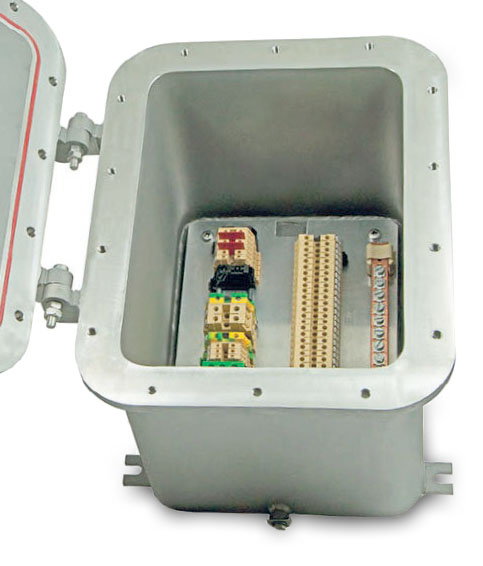

Рудничные нормальные коробки типа CCFE/SS/РН2 из нержавеющей стали AISI 316L относятся к стационарным устройствам и предназначены для размещения клеммных зажимов, элементов управления, контроля, сигнализации и других электротехнических компонентов. Форма коробок обеспечивает удобный доступ для монтажа оборудования внутри корпуса, коробки CCFE/SS/РН2 имеют внешний фланец.
Крышка и стенки коробок CCFE/SS/РН2 выполнены с высочайшими характеристиками прочности, текучести и теплопроводности из нержавеющей стали МОНЕЛЬ марки 03Х17Н14М3 по ГОСТ 5632. Из-за своего выдающегося сопротивления коррозии и окислению, хороших механических свойств и технологичности AISI 316L часто применяется на химических предприятиях и в морском оборудовании, так как наряду с высокой прочностью он обладает отличной стойкостью к высоким температурам, коррозии и рабочим агрессивным средам, в том числе щелочи и каплям соляной и серной кислоты. Эта марка нержавеющей стали используется также при изготовлении оборудования для пищевой промышленности.
Область применения – шахты и рудники, неопасные по газу или пыли, согласно маркировке, ГОСТ 24754-81, ГОСТ 14254-96, и другим нормативным документам, регламентирующим применение рудничного нормального оборудования на опасных производственных объектах, поднадзорных Ростехнадзору РФ, и национальным техническим надзорам стран СНГ.
| СЕРТИФИКАЦИЯ | |
| Исполнение: | РН2 |
| Защита: | IP66/67/68 (IP68 достигается применением фланцевого герметика CRV-FLANGE) |
| Сертификаты соответствия и разрешения: | РОСС RU.ГБ05.B04321 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 НСОПБ.RU.ПР 014.Н.00042 ТУ 3400-005-72453807-07 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00487 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Температура окружающей среды, °С: | -20...+85 |
| Максимальное напряжение, В: | 1140 |
| Максимальная сила тока, А: | 800 |
| Материал: | Нержавеющая сталь марки AISI 316L (“монель” марки 03Х17Н14М3 по ГОСТ 5632), уcтойчивая к щелочи и каплям соляной и серной кислоты |
| Поверхность: | полированная (снаружи и внутри) |
| Уплотнение: | Силиконовая резина (в пазе крышки) для IP 67, силиконовый герметик |
| Заземление: | 2 зажима заземления (внутренний и внешний) из нержавеющей стали |
| Крепление крышки: | Съемная крышка на шарнирах, посредством винтов из нержавеющей стали с цилиндрической головкой и шестигранным углублением под ключ или болтов из нержавеющей стали с шестигранной головкой под ключ |
| Крепление корпуса: | 4 внешние монтажные точки |
| Монтаж внутри корпуса: | 4 стойки для крепления монтажной панели |
| Размещение кабельных вводов: | По спецификации заказчика |
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
Химостойкое исполнение: | по требованию Х1, Х2, Х3 |
ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ
НАИМЕНОВАНИЕ | МАРКИРОВКА | НАИМЕНОВАНИЕ | МАРКИРОВКА |
| Взрывозащищенное исполнение | Антиконденсатное покрытие | /ORANGE | |
| Невзрывозащищенное общепромышленное исполнение | /CS | Дренажное устройство для слива конденсата | /ECD |
| Предел огнестойкости E45 (ГОСТ Р 53316-2009 "КАБЕЛЬНЫЕ ЛИНИИ.СОХРАНЕНИЕ РАБОТОСПОСОБНОСТИ В УСЛОВИЯХ ПОЖАРА") | /FIRE | Вентиляционное устройство для удаления влаги | /ECDS |
Сейсмостойкое исполнение | /MSK-64 9 БАЛЛОВ | Окрашивание внешней поверхности в цвет по требованию заказчика | /RAL код |
| Центрирующий штифт | /SPOTTER | Устройство объединения экранов кабелей | /ЭКРАН |
Внутренняя теплоизоляция | /ТЕРМОИЗОЛЯЦИЯ | Заземление крышки корпуса | /PE COVER |
Термообогрев для автоматики | /ОБОГРЕВ | Невыпадающие болты крепления крышки (для коробок серии CCFE) | /NOTDROP |
Приемка заказчика | /ПРИЕМКА | Совокупность средств для снижения электромагнитных помех | /КИП |
Шильды с надписью заказчика | /TAG надпись | Радиатор охлаждения | /РАДИАТОР |
Шильды со световозвращающим покрытием | /LIGHTRETURNING | Болт с пломбировкой | /ПЛОМБА |

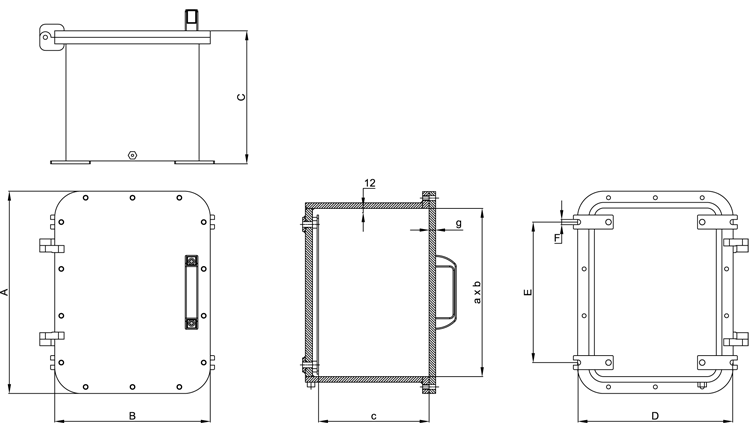

КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ КОРОБОК CCFE/SS/РН2
| Типоразмер коробки | Внешние размеры, мм | Внутренние размеры, мм | Крепление скобами | Масса, кг | |||||||
| A | B | C | а | b | c | g | d | e | f | ||
| CCFE-1SS/РН2 | 312 | 212 | 206 | 240 | 140 | 152 | 12 | 180 | 210 | 11 | 33 |
| CCFE-2SS/РН2 | 432 | 232 | 206 | 360 | 160 | 152 | 12 | 300 | 230 | 11 | 46 |
| CCFE-3SS/РН2 | 372 | 292 | 266 | 300 | 220 | 212 | 12 | 290 | 240 | 11 | 56 |
| CCFE-3BSS/РН2 | 372 | 292 | 206 | 300 | 220 | 152 | 12 | 290 | 240 | 11 | 50 |
| CCFE-4SS/РН2 | 432 | 332 | 286 | 360 | 260 | 232 | 15 | 330 | 300 | 11 | 73 |
| CCFE-4BSS/РН2 | 432 | 332 | 216 | 360 | 260 | 162 | 15 | 330 | 300 | 11 | 65 |
| CCFE-45SS/РН2 | 562 | 382 | 286 | 490 | 310 | 232 | 15 | 440 | 390 | 11 | 100 |
| CCFE-45BSS/РН2 | 562 | 382 | 236 | 490 | 310 | 182 | 15 | 440 | 390 | 11 | 95 |
| CCFE-5SS/РН2 | 632 | 432 | 326 | 560 | 360 | 272 | 15 | 500 | 430 | 11 | 130 |
| CCFE-5BSS/РН2 | 632 | 432 | 256 | 560 | 360 | 202 | 15 | 500 | 430 | 11 | 117 |
| CCFE-55SS/РН2 | 710 | 510 | 318 | 610 | 410 | 255 | 20 | 560 | 540 | 20 | |
| CCFE-5BSS/РН2 | 710 | 510 | 218 | 610 | 410 | 155 | 20 | 560 | 540 | 20 | |
| CCFE-6SS/РН2 | 860 | 640 | 409 | 760 | 540 | 346 | 20 | 680 | 680 | 20 | 268 |
| CCFE-6BSS/РН2 | 860 | 640 | 309 | 760 | 540 | 246 | 20 | 680 | 680 | 20 | 242 |
| CCFE-7SS/РН2 | 1000 | 700 | 350 | 900 | 600 | 270 | 20 | 820 | 520 | M16 | 282 |
* По специальному заказу мы изготавливаем окна.
|
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
РАМЫ ДЛЯ МОДУЛЬНОГО ИСПОЛНЕНИЯ

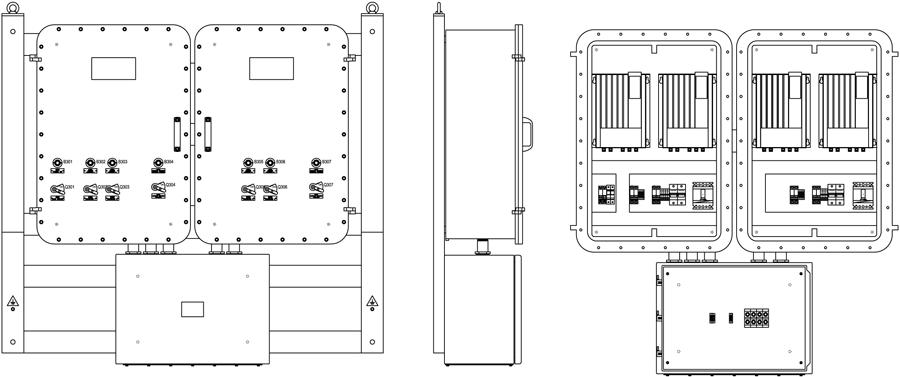

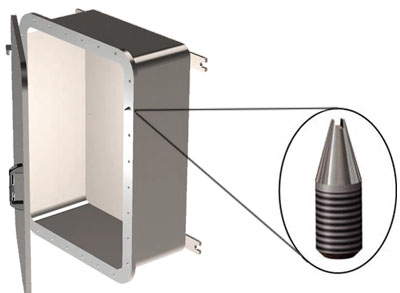

При проектировании шкафов возникают ситуации, когда габаритов имеющихся корпусов недостаточны для размещения оборудования. В этом случае можно разделить шкаф на отдельные модули, соединенные либо металлорукавами, либо с помощью трубной проводки. Использование сравнительно небольших модулей позволяет сократить габариты, массу и стоимость шкафа. Кроме того, большая площадь поверхности позволяет разместить кабельные вводы в доступных местах, что значительно облегчает монтаж. Модульные шкафы устанавливаются на раме /FRAME или /РАМА, изготовленной из оцинкованной стали (холодное или горячие оцинкование), а по требованию из нержавеющей стали. Рамы изготавливаются для настенного или напольного монтажа и относятся к фрикционно искробезопасному неэлектрическому оборудованию. Для облегчения закрытия крышек корпусов начиная с размеров CCFE-4SS/РН2, монтируемых на раме или на стене в вертикальном положении, опционально устанавливается центрирующий штифт /SPOTTER. |

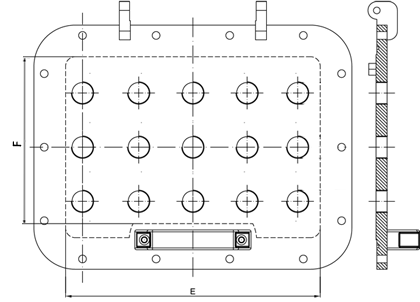

МЕХОБРАБОТКА КОРОБОК CCFE/РН2

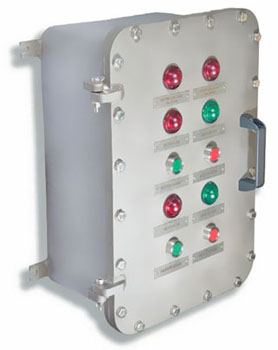

Толщина стенок и крышки кобок CCFE/SS/РН2 достаточна для изготовления резьбовых отверстий для присоединения различных типов кабельных вводов, элементов управления и индикации. Имеется большой выбор элементов управления, индикации, контроля и оповещения стандартного исполнения, элементов и модулей для специальных задач, а так же элементов типового исполнения по требованию заказчика. Большой размер элементов управления серии М дает возможность работать в рукавицах, элементы индикации имеют большой диаметр - 40 мм и оснащены рефлектором, что позволяет четко видеть сигнал при большом угле обзора и различном загрязнении поверхности. Ручки для автоматических выключателей, выбираются в зависимости от количества полюсов и типа выключателя, длина оси ручки может быть адаптирована к типу автоматического выключателя и к используемому размеру и типу коробки.

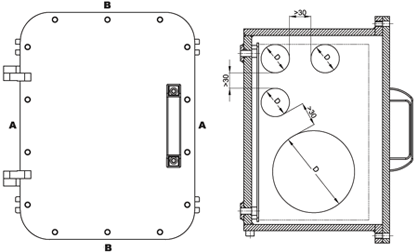

| ТИПОРАЗМЕР КОРПУСА | СТОРОНА A | СТОРОНА B | ||||||||||||||||||
| ЗОНА СВЕРЛЕНИЯ | ТИП РЕЗЬБЫ КАБЕЛЬНОГО ВВОДА | ЗОНА СВЕРЛЕНИЯ | ТИП РЕЗЬБЫ КАБЕЛЬНОГО ВВОДА | |||||||||||||||||
| 1/2" 20x1,5 | 3/4" 25x1,5 | 1" 32x1,5 | 1 1/4" 40x1,5 | 1 1/2" 50x1,5 | 2" 63x1,5 | 2 1/2" 75x1,5 | 3" 85x2 | 4" | 1/2" 20x1,5 | 3/4" 25x1,5 | 1" 32x1,5 | 1 1/4" 40x1,5 | 1 1/2" 50x1,5 | 2" 63x1,5 | 2 1/2" 75x1,5 | 3" 85x2 | 4" | |||
| CCFE-1SS/РН2 | 200x125 | 12 | 11 | 6 | 6 | 4 | 2 | 2 | 1 | 1 | 100x130 | 6 | 5 | 4 | 2 | 2 | 1 | 1 | 1 | - |
| CCFE-2SS/РН2 | 320x125 | 18 | 17 | 10 | 8 | 4 | 3 | 3 | 2 | 2 | 120x130 | 6 | 6 | 4 | 2 | 2 | 1 | 1 | 1 | 1 |
| CCFE-3SS/РН2 | 260x180 | 20 | 18 | 12 | 11 | 9 | 6 | 3 | 3 | 1 | 180x190 | 16 | 12 | 9 | 6 | 6 | 4 | 2 | 2 | 1 |
| CCFE-3BSS/РН2 | 260x120 | 15 | 14 | 8 | 6 | 6 | 3 | 2 | 2 | 2 | 180x130 | 12 | 8 | 6 | 4 | 4 | 2 | 1 | 1 | 1 |
| CCFE-4SS/РН2 | 320x195 | 30 | 24 | 18 | 12 | 11 | 6 | 6 | 2 | 2 | 200x210 | 20 | 16 | 12 | 9 | 8 | 4 | 4 | 2 | 1 |
| CCFE-4BSS/РН2 | 320x125 | 18 | 17 | 10 | 8 | 7 | 5 | 3 | 2 | 2 | 220x140 | 12 | 11 | 6 | 6 | 5 | 3 | 2 | 1 | 1 |
| CCFE-45SS/РН2 | 450x195 | 43 | 32 | 28 | 18 | 17 | 10 | 8 | 4 | 3 | 270x205 | 25 | 20 | 16 | 12 | 9 | 6 | 4 | 3 | 1 |
| CCFE-45BSS/РН2 | 450x145 | 26 | 24 | 21 | 12 | 12 | 9 | 4 | 3 | 2 | 270x155 | 15 | 15 | 12 | 8 | 6 | 5 | 2 | 2 | 1 |
| CCFE-5SS/РН2 | 520x235 | 50 | 45 | 32 | 28 | 21 | 17 | 10 | 8 | 6 | 320x250 | 36 | 28 | 20 | 16 | 12 | 9 | 6 | 4 | 3 |
| CCFE-5BSS/РН2 | 520x165 | 40 | 27 | 24 | 21 | 14 | 11 | 5 | 4 | 3 | 320x180 | 24 | 22 | 15 | 12 | 8 | 6 | 5 | 2 | 2 |
| CCFE-55SS/РН2 | 570x215 | 53 | 40 | 32 | 24 | 20 | 12 | 10 | 4 | 4 | 370x230 | 35 | 24 | 24 | 15 | 12 | 8 | 6 | 3 | 3 |
| CCFE-55BSS/РН2 | 570x115 | 20 | 19 | 19 | 15 | 11 | 6 | 5 | 4 | - | 370x130 | 21 | 18 | 12 | 10 | 8 | 4 | 3 | 3 | - |
| CCFE-6SS/РН2 | 695x305 | 95 | 72 | 55 | 40 | 36 | 24 | 18 | 12 | 8 | 480x315 | 63 | 45 | 40 | 28 | 24 | 15 | 12 | 8 | 6 |
| CCFE-6BSS/РН2 | 695x205 | 68 | 48 | 42 | 27 | 18 | 16 | 12 | 11 | 4 | 480x215 | 45 | 32 | 30 | 21 | 18 | 10 | 8 | 6 | 3 |
| CCFE-7SS/РН2 | 840x235 | 85 | 70 | 52 | 35 | 33 | 27 | 16 | 14 | 5 | 540x250 | 63 | 48 | 36 | 28 | 21 | 17 | 10 | 8 | 3 |
|   | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
4” | 175 | |||||||||
М90х1,5 | 3” | 140 | 155 | |||||||
М75х1,5 | 2 1/2” | 115 | 130 | 145 | ||||||
М63х1,5 | 2” | 95 | 110 | 120 | 135 | |||||
М50х1,5 | 1 1/2” | 85 | 90 | 105 | 115 | 130 | ||||
М40х1,5 | 1 1/4” | 75 | 80 | 85 | 100 | 110 | 125 | |||
М32х1,5 | 1” | 65 | 70 | 75 | 80 | 95 | 105 | 120 | ||
М25х1,5 | 3/4” | 55 | 60 | 65 | 70 | 75 | 90 | 100 | 115 | |
М20х1,5 | 1/2” | 50 | 50 | 55 | 60 | 65 | 70 | 85 | 95 | 110 |
Трубная (ISO 7/1 – ISO228 - NPT) | 1/2” | 3/4” | 1” | 1 1/4” | 1 1/2” | 2” | 2 1/2” | 3” | 4” | |
Метрическая (ISO 965) | М20х1,5 | М25х1,5 | М32х1,5 | М40х1,5 | М50х1,5 | М63х1,5 | М75х1,5 | М90х1,5 | ||
Типоразмер ввода | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | |

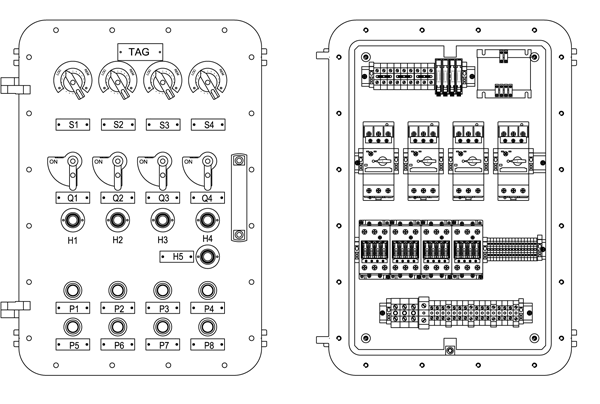

РАСПОЛОЖЕНИЕ ОБОРУДОВАНИЯ ВНУТРИ КОРОБОК CCFE/SS/РН2

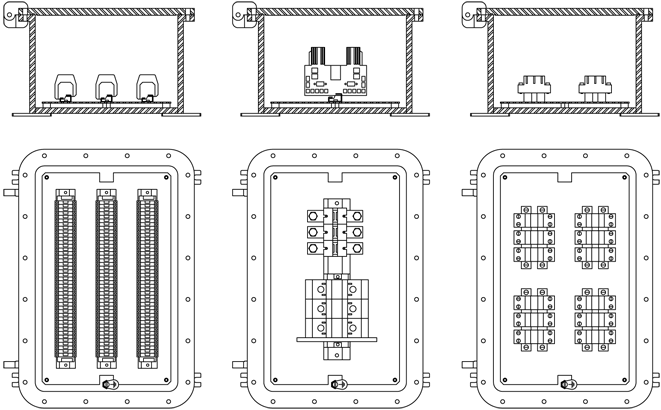

Типовые электрические компоненты устанавливаемые в коробки: клеммные зажимы, пакетные выключатели, устройства защитного отключения (УЗО), дифференциальные автоматы, контакторы, автоматические выключатели, предохранители, балластные дроссели, трансформаторы, реле и таймеры, пускатели, IT компоненты, дистанционно управляемые выключатели, активные/пассивные барьеры искрозащиты, Ni-Cd батареи. Электрическое оборудование и компоненты, поставляемые вместе с коробками, изготовлены ведущими производителями. В случае необходимости какой-либо специальной комплектации, пожалуйста, при заказе дайте соответствующую спецификацию. Перечисленные здесь электрическое оборудование и компоненты не исчерпывают всех возможных вариантов комплектации коробок. Другие варианты оборудования и могут быть поставлены по специальному заказу. |
 |  |
 |  |
АКСЕССУАРЫ И ЗАПАСНЫЕ ДЕТАЛИ ДЛЯ КОРОБОК CCFE/SS/РН2
ИЛЛЮСТРАЦИИ | ОПИСАНИЕ | РАЗМЕР | ХАРАКТЕРИСТИКИ | КОДЫ |
 | Монтажные пластины | CCFE-1SS | Алюминий 2,5мм | BFE-1SS |
CCFE-2SS | BFE-2SS | |||
CCFE-3SS | BFE-3SS | |||
CCFE-4SS | BFE-4SS | |||
CCFE-45SS | BFE-45SS | |||
CCFE-5SS | BFE-5SS | |||
CCFE-55SS | BFE-55SS | |||
CCFE-6SS | BFE-6SS | |||
| CCFE-7SS | BFE-7SS | |||
 | Дренажно вентиляционные устройства ECD | ECD-210S | ||
 | Разделительные фитинги с заливкой компаундом cерии EYS, EZS, EYD, EZD | 218-9301 | ||
 | Элементы управления и индикации ExdIICU с металлическим основанием повышенной прочности | |||
 | Уплотнительное кольцо между корпусом и крышкой коробки | CCFE-1SS | Силиконовая резина | K1-131/1S |
CCFE-2SS | K2-131/1S | |||
CCFE-3SS | K3-131/1S | |||
CCFE-4SS | K4-131/1S | |||
CCFE-45SS | K45-131/1S | |||
CCFE-5SS | K5-131/1S | |||
CCFE-55SS | K55-131/1S | |||
CCFE-6SS | K6-131/1S | |||
| CCFE-7 | K61-131/1S | |||
 | Кабельный ввод | Коды и характеристики вводов см. в разделе "Кабельные вводы" (заказывается отдельно) | ||
| ОБРАТИТЕ ВНИМАНИЕ |  | |
|---|---|---|
