Электротехническое взрывозащищенное оборудование

Коробки типа CCFE/РН2 без окна

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Рудничные нормальные коробки типа CCFE/РН2 с окном относятся к стационарным устройствам и предназначены для размещения аналоговых и цифровых приборов визуального учета и контроля, КИП, дисплеев, мониторов, индикационных табло,  световых табло оповещения,  а так же клеммных зажимов, элементов управления, контроля, сигнализации,  и других электротехнических компонентов. Форма коробок CCFE/РН2 обеспечивает удобный доступ для монтажа оборудования внутри корпуса, коробки CCFE/РН2 с окном имеют внешний фланец.

Крышка и стенки коробок CCFE/РН2  с окном выполнены с высочайшими характеристиками прочности, текучести и теплопроводности.  Для этого ООО «КОРТЕМ-ГОРЭЛТЕХ» использует специальную технологию литья в кокиль под давлением до тысячи тон, и специальный заказной сплав с очень низким содержанием примесей. Для качества и чистоты сплава в расчетах учитывается даже миграция ионов из материала корпуса пресс-формы.

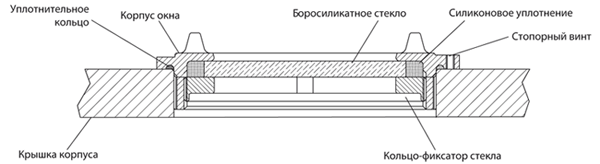

Окна коробок CCFE/РН2 выполнены из ударопрочного жаростойкого боросиликатного стекла. Боросиликатные стекла содержат в химическом составе натрий или кальций, что делает их  более устойчивыми к агрессивным средам и к тепловому удару благодаря низкому коэффициенту расширения.

К способам существенного повышения прочности изделий относятся воздушная и жидкостная закалка, травление, ионообменное упрочнение в расплавах солей, нанесение на поверхность оксидно-металлических покрытий.  ООО «КОРТЕМ-ГОРЭЛТЕХ» использует наиболее эффективный способ повышения прочности термостойкого боросиликатного стекла - комбинированный. Специальная технология ООО «КОРТЕМ-ГОРЭЛТЕХ» повышения прочности боросиликатного стекла к ударным нагрузкам позволяет повысить предел прочности термостойкого боросиликатного стекла после специальной обработки в 7 - 10 раз.

Рудничные нормальные коробки типа CCFE/РН2 c окном обладают высокой стойкостью к воздействию паров сероводорода, что письменно подтверждено в сертификатах ГОСТ Р. Исключительные функциональные возможности коробок CCFE/РН2 дополняются великолепным промышленным дизайном изделий.

Область применения – шахты и рудники, неопасные по газу или пыли, согласно маркировке, ГОСТ 24754-81, ГОСТ 14254-96, и другим нормативным документам, регламентирующим применение рудничного нормального оборудования на опасных производственных объектах, поднадзорных Ростехнадзору РФ, и национальным техническим надзорам стран СНГ.

СЕРТИФИКАЦИЯ
Исполнение:	РН2
Защита:	IP66/67/68 (IP68 достигается применением фланцевого герметика CRV-FLANGE)
Сертификаты соответствия и разрешения:	РОСС RU.ГБ05.B04321 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 НСОПБ.RU.ПР 014.Н.00042 ТУ 3400-005-72453807-07 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00487



ТЕХНИЧЕСКИЕ ДАННЫЕ
Температура окружающей среды, °С:	-20...+85
Максимальное напряжение, В:	1140
Максимальная сила тока, А:	800
Материал:	Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный. Окно-ударопрочное, боросиликатное стекло
Покрытие:	Полимерно-эпоксидное окрашивание с антистатическим свойством, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035
Уплотнение:	Силиконовая резина (в пазе крышки) для IP 67, силиконовый герметик CRV-Si
Заземление:	2 зажима заземления (внутренний и внешний) из нержавеющей стали
Крепление крышки:	Съемная крышка на шарнирах, крепление посредством винтов из нержавеющей стали с цилиндрической головкой и шестигранным углублением под ключ
Крепление корпуса:	4 внешние монтажные точки
Монтаж внутри корпуса:	4 стойки для крепления монтажной панели
Размещение кабельных вводов:	По спецификации заказчика
Климатическое исполнение:	УХЛ1 (по требованию УХЛ4, УХЛ5, Т1, Т2, Т3, Т5, ХЛ5, OM1, OM2, OM3, OM4, В5)
Химостойкое исполнение:	по требованию Х1,  Х2, Х3



ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ

НАИМЕНОВАНИЕ	МАРКИРОВКА	НАИМЕНОВАНИЕ	МАРКИРОВКА
Взрывозащищенное исполнение		Окрашивание внешней поверхности в цвет по требованию заказчика	/RAL код
Невзрывозащищенное общепромышленное исполнение	/CS	Устройство объединения экранов кабелей	/ЭКРАН
Антиконденсатное покрытие	/ORANGE	Заземление крышки корпуса	/PE COVER
Дренажное устройство для слива конденсата	/ECD	Невыпадающие болты крепления крышки (для коробок серии CCFE)	/NOTDROP
Вентиляционное устройство для удаления влаги	/ECDS	Изготовление из нержавеющей стали	/SS
Петли крепления крышки (для CCFE01, для остальных размеров коробок CCFE петли установлены по умолчанию)	/ПЕТЛЯ	Совокупность средств для снижения электромагнитных помех	/КИП
Предел огнестойкости E45 (ГОСТ Р 53316-2009 "КАБЕЛЬНЫЕ ЛИНИИ.СОХРАНЕНИЕ РАБОТОСПОСОБНОСТИ В УСЛОВИЯХ ПОЖАРА")	/FIRE	Наличие перемычек между клеммными зажимами по схеме заказчика	/СХЕМА
Сейсмостойкое исполнение	/MSK-64 9 БАЛЛОВ	Шины фаз R	/ШИНЫ R
Приемка заказчика	/ПРИЕМКА	Шина нейтрали N	/ШИНА N
Шильд с надписью заказчика	/TAG надпись	Внутренняя шина заземления РЕ	/ШИНА РЕ
Болт с пломбировкой	/ПЛОМБА	Элементы управления	/М
Шильды со световозвращающим покрытием	/LIGHTRETURNING	Маркировка клеммных зажимов по схеме заказчика	/МАРКИРОВКА
Радиатор охлаждения	/РАДИАТОР
Внутренняя теплоизоляция	/ТЕРМОИЗОЛЯЦИЯ	Монтажная панель	/B

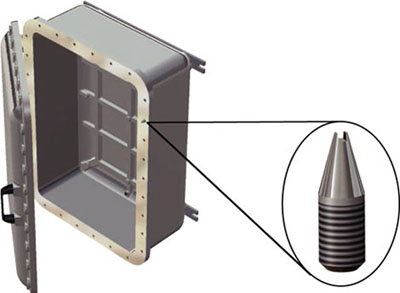

Термообогрев для автоматики	/ОБОГРЕВ	Центрирующий штифт (для CCFE-6, CCFE-6B и CCFE-7)	/SPOTTER

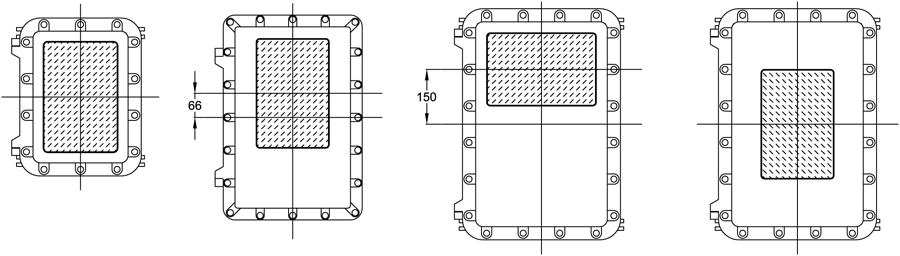

КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ КОРОБОК CCFE/РН2 С ПРЯПОУГОЛЬНЫМ ОКНОМ



CCFE-4-3020/РН2 CCFE-4B-3020/РН2	CCFE-45-3020/РН2 CCFE-45B-3020/РН2	CCFE-5-3020/РН2 CCFE-5B-3020/РН2	CCFE-5-3020-C/РН2 CCFE-5B-3020-C/РН2

По согласованию возможно изготовление окон нестандартного размера и расположения.

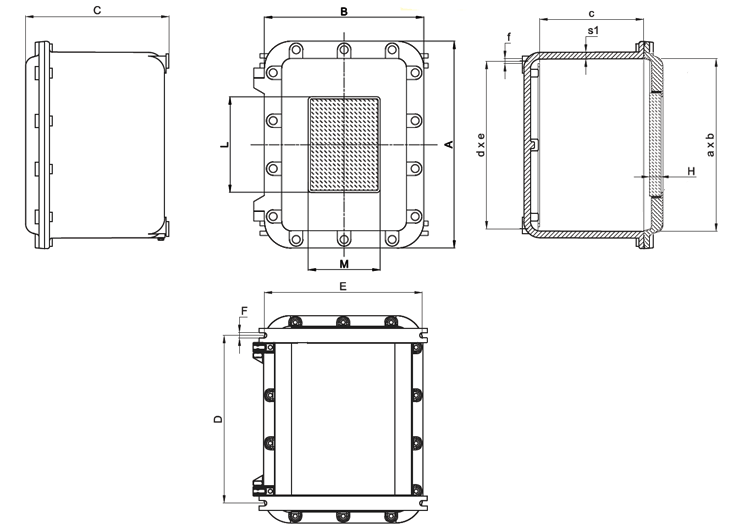

Габаритные размеры коробок CCFE с прямоугольным смотровым окном

ТИПОРАЗМЕР КОРПУСА	3D-МОДЕЛЬ И ЧЕРТЕЖ	РАЗМЕРЫ, ММ													СТАНДАРТНЫЕ РАЗМЕРЫ ОКНА, ММ	МАССА, КГ
		ВНЕШНИЕ			ВНУТРЕННИЕ				СТАНД. КРЕПЛЕНИЕ			КРЕПЛЕНИЕ СКОБАМИ
		A	B	C	a	b	c	S1	d	e	f	D	E	F	LxMxH
CCFE-1-1508/РН2		304	204	214	241	140	149	15	230	130	9	230	211	М8	150х80х20	10,4
CCFE-2-2508/РН2		425	224	214	360	160	148	16	350	151	9	350	229	М8	250х80х20	15,6
CCFE-3В-2015/РН2		365	285	215	301	221	150	15	290	210	9	290	289	М8	200х150х20	16,3
CCFE-3-2015/РН2				275			211								200х150х20	18,7
CCFE-4B-3020/РН2		433	333	225	361	261	153	15	350	250	11	350	329	М10	296х196х20	22,1
CCFE-4-3020/РН2				295			225	18							296х196х20	26
CCFE-45B-3020/РН2		570	388	241	497	316	179	17	360	237	11	360	355	М10	298х198х20	36,7
CCFE-45-3020/РН2				291			229	14								38,8
CCFE-5-3020/РН2		634	434	335	562	361	272	20	555	350	11	550	431	М10	301х200х20	55,1
CCFE-5-3020-C/РН2															301х200х20	55,1
CCFE-5B-3020/РН2				264			201	18							301х200х20	46,6
CCFE-5B-3020-C/РН2															301х200х20
CCFE-503-3020/РН2				396			327	16							300х200х20
CCFE-55В-3020/РН2		710	510	256	630	430	170	20	600	400	11	600	490	М10	300х200х20
CCFE-55-3020/РН2				356			270								300х200х20
CCFE-6-3020/РН2		870	650	480	760	540	353	27	680	460	14	680	580	М16	300х200х20
CCFE-6B-3020/РН2				380			253								300х200х20
CCFE-7-2010/РН2		1000	700	500	890	590	340	30	810	510	18	810	655	М16	200x100x20 (крышка с ребрами жесткости)
CCFE-7B-2010/РН2		1002	704	400	890	590	240	31	810	510	18	810	654	М16

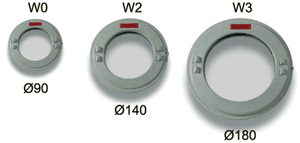

КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ КОРОБОК CCFE/РН2 С КРУГЛЫМ ОКНОМ

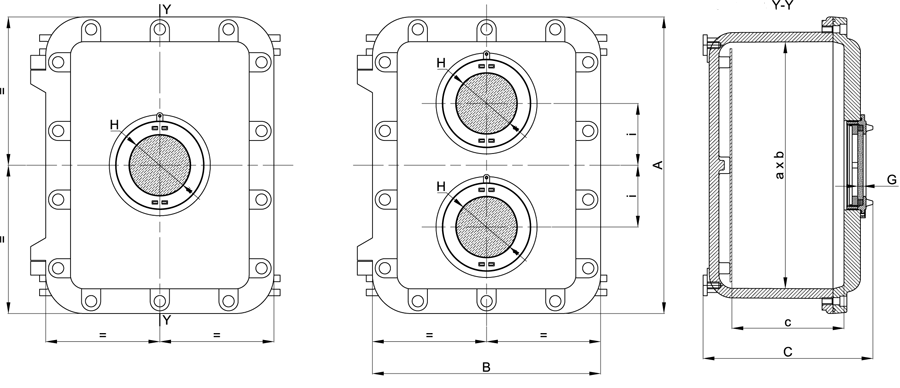

Габаритные размеры коробок CCFE с круглым смотровым окном

ТИПОРАЗМЕР КОРПУСА	РАЗМЕРЫ, ММ												СТАНДАРТНЫЕ РАЗМЕРЫ ОКНА, ММ			КОЛ-ВО ОКОН
	ВНЕШНИЕ			ВНУТРЕННИЕ			СТАНД. КРЕПЛЕНИЕ			КРЕПЛЕНИЕ СКОБАМИ
	A	B	C	a	b	c	d	e	f	D	E	F	ØH	G	i
CCFE-2-1WO/РН2	424	224	218	360	160	153	350	150	9	350	230	M8	90	10	-	1
CCFE-3B-1WO/РН2	364	284	128	300	220	149	290	210	9	290	290	M8	90	10	-	1
CCFE-3-1WO/РН2			278			211							90	10	-	1
CCFE-4B-2WO/РН2	432	332	229	360	260	159	350	250	11	350	330	M10	90	10	90	2
CCFE-4-2WO/РН2			299			229							90	10	90	2
CCFE-4B-1W2/РН2	432	332	229	360	260	159	350	250	11	350	330	M10	140	12	-	1
CCFE-4-1W2/РН2			299			229							140	12	-	1
CCFE-45B-2WO/РН2	560	380	253	490	305	184	360	236	11	360	356	M10	90	10	90	2
CCFE-45-2WO/РН2			298			229							90	10	90	2
CCFE-45B-1W2/РН2	560	380	253	490	305	184	360	236	11	360	356	M10	140	12	-	1
CCFE-45-1W2/РН2			298			229							140	12	-	1
CCFE-5-2WO/РН2	632	432	341	560	360	271	550	350	11	550	430	M10	90	10	140	2
CCFE-5B-2WO/РН2			271			201							90	10	140	2
CCFE-5-1W2/РН2	632	432	341	560	360	271	550	350	11	550	430	M10	140	12	-	1
CCFE-5B-1W2/РН2			271			201							140	12	-	1
CCFE-5-1W3/РН2	632	432	341	560	360	271	550	350	11	550	430	M10	180	15	-	1
CCFE-5B-1W3/РН2			271			201							180	15	-	1
CCFE-503-2W0/РН2	634	434	397	562	361	327	555	350	11	550	430	M10	90	10	140	2
CCFE-503-1W2/РН2													140	12	-	1
CCFE-503-1W3/РН2													180	15	-	1
CCFE-55-3W0/РН2	710	510	356	630	430	270	606	406	11	606	496	M10	90	10	-	3
CCFE-55B-3W0/РН2			256			170							90	10	-	3
CCFE-55-2W2/РН2			356			270							140	12	130	2
CCFE-55B-2W2/РН2			256			170							140	12	130	2
CCFE-55-2W3/РН2			356			270							180	15	160	2
CCFE-55B-2W3/РН2			256			170							180	15	160	2
CCFE-6-2W0/РН2	870	650	480	760	540	353	680	460	14	680	580	M16	90	10	-	2
CCFE-6B-2W0/РН2			380			256							90	10	-	2
CCFE-6-2W2/РН2			480			353							140	12	-	2
CCFE-6B-2W2/РН2			380			256							140	12	-	2
CCFE-6-1W3/РН2			480			353							180	15	-	2
CCFE-6B-1W3/РН2			380			256							180	15	-	2
CCFE-7-3W0/РН2	1000	700	500	890	590	340	810	510	18	810	655	М16	90	10	-	3
CCFE-7B-3W0/РН2	1002	704	400	892	590	240	810	510	18	810	654	М16	90	10	-	3



Габаритные размеры монтажных панелей для коробок CCFE/РН2 с окном НАИМЕНОВАНИЕ РАЗМЕРЫ, ММ ТИП КОРОБКИ МАТЕРИАЛ МАССА, КГ А В a b BFE-1 220 120 180 80 CCFE-1/РН2 алюминий - BFE-2 340 140 300 100 CCFE-2/РН2 алюминий - BFE-3 280 200 240 160 CCFE-3/РН2, CCFE-3B/РН2 алюминий 0,435 BFE-4 340 240 300 200 CCFE-4/РН2, CCFE-4B/РН2 алюминий 0,660 BFE-45 460 280 440 260 CCFE-45/РН2, CCFE-45B/РН2 алюминий 0,700 BFE-5 540 340 500 300 CCFE-5/РН2, CCFE-5B/РН2 алюминий 0,750 BFE-55 605 405 590 388 CCFE-55/РН2, CCFE-55B/РН2 алюминий - BFE-6 720 500 680 460 CCFE-6/РН2, CCFE-6B/РН2 алюминий 0,800 BFE-7 850 550 820 520 CCFE-7/РН2, CCFE-7B/РН2 алюминий -

Монтажная панель

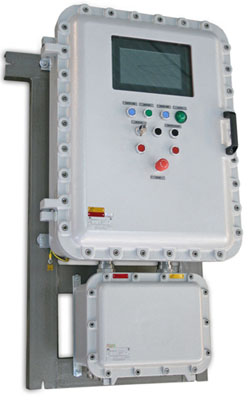

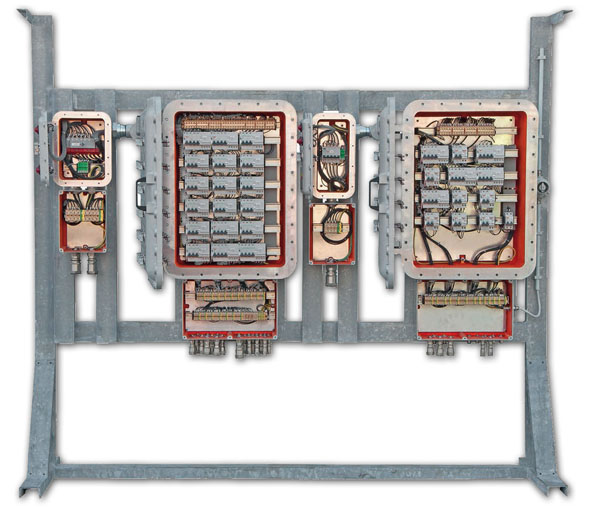

РАМЫ ДЛЯ МОДУЛЬНОГО ИСПОЛНЕНИЯ

При проектировании шкафов возникают ситуации, когда габаритов имеющихся корпусов недостаточны для размещения оборудования. В этом случае можно разделить шкаф на отдельные модули, соединенные либо металлорукавами, либо с помощью трубной проводки. Использование сравнительно небольших модулей позволяет сократить габариты, массу и стоимость шкафа. Кроме того, большая площадь поверхности позволяет разместить кабельные вводы в доступных местах, что значительно облегчает монтаж. Модульные шкафы устанавливаются на раме /FRAME или /РАМА, изготовленной из оцинкованной стали (холодное или горячие оцинкование), а по требованию из нержавеющей стали. Рамы изготавливаются для настенного или напольного монтажа и относятся к фрикционно искробезопасному неэлектрическому оборудованию. Для облегчения закрытия крышек корпусов CCFE-6/ CCFE-6B и CCFE-7/CCFE-7B, монтируемых на раме или на стене в вертикальном положении, опционально устанавливается центрирующий штифт /SPOTTER.

МЕХОБРАБОТКА КОРОБОК CCFE/РН2

Толщина стенок и крышки коробок CCFE/РН2 достаточна для изготовления резьбовых отверстий для присоединения различных типов кабельных вводов, элементов управления и индикации. Имеется большой выбор элементов управления, индикации, контроля и оповещения стандартного исполнения, элементов и модулей для специальных задач, а так же элементов типового исполнения по требованию заказчика. Большой размер элементов управления серии М дает возможность работать в рукавицах, элементы индикации имеют большой диаметр - 40 мм и оснащены рефлектором, что позволяет четко видеть сигнал при большом угле обзора и различном загрязнении поверхности. Ручки для автоматических выключателей, выбираются в зависимости от количества полюсов и типа выключателя, длина оси ручки может быть адаптирована к типу автоматического выключателя и к используемому размеру и типу коробки.

Система автоматизированного проектирования САПР "ГорэлтЕх" Система автоматизированного проектирования «ГорэлтЕх» (САПР «ГорэлтЕх») предназначена для создания чертежей клеммных коробок. От пользователя не требуется специальных навыков проектирования оборудования и глубоких знаний действующих стандартов, программа делает расчеты автоматически.

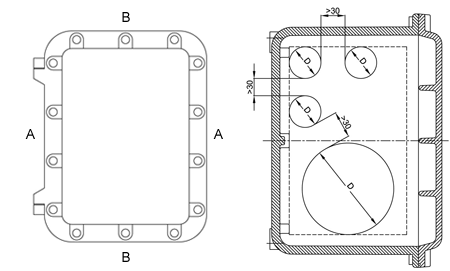

Максимальное количество кабельных вводов по сторонам коробок CCFE.

ТИПОРАЗМЕР КОРПУСА	СТОРОНА A										СТОРОНА B
	ЗОНА СВЕРЛЕНИЯ	ТИП РЕЗЬБЫ КАБЕЛЬНОГО ВВОДА									ЗОНА СВЕРЛЕНИЯ	ТИП РЕЗЬБЫ КАБЕЛЬНОГО ВВОДА
		1/2" 20x1,5	3/4" 25x1,5	1" 32x1,5	1 1/4" 40x1,5	1 1/2" 50x1,5	2" 63x1,5	2 1/2" 75x1,5	3" 85x2	4"		1/2" 20x1,5	3/4" 25x1,5	1" 32x1,5	1 1/4" 40x1,5	1 1/2" 50x1,5	2" 63x1,5	2 1/2" 75x1,5	3" 85x2	4"
CCFE-01/РН2	200x40	4	4	3	-	-	-	-	-	-	100x40	2	1	1	-	-	-	-	-	-
CCFE-1/РН2	200x120	12	8	6	6	4	2	2	1	1	100x120	6	4	4	2	2	1	1	1	-
CCFE-2/РН2	320x120	18	12	10	9	8	4	3	2	2	120x120	6	4	4	4	2	1	1	1	1
CCFE-3/РН2	260x180	20	15	12	9	6	6	4	3	2	180x180	16	12	9	6	4	4	3	2	1
CCFE-3B/РН2	260x120	15	10	8	8	6	3	2	2	2	180x120	11	6	6	5	4	2	2	1	1
CCFE-4/РН2	320x195	24	24	15	12	12	6	6	4	2	220x195	16	16	9	9	8	4	4	3	1
CCFE-4B/РН2	320x130	18	12	10	8	8	5	3	2	2	220x130	12	8	6	6	6	3	2	2	1
CCFE-45/РН2	448x190	36	30	21	18	17	10	8	6	3	277x190	24	18	12	12	9	6	5	4	2
CCFE-45B/РН2	448x135	27	12	10	8	8	5	3	2	2	277x135	17	8	6	6	6	3	2	2	1
CCFE-5/РН2	520x230	54	45	32	28	18	15	10	8	5	320x230	30	28	20	16	12	9	6	4	3
CCFE-5B/РН2	520x160	40	27	24	14	12	10	5	4	3	320x160	24	18	15	8	8	6	3	3	2
CCFE-55/РН2	600x195	44	40	27	23	21	12	10	5	4	400x195	32	28	18	15	14	8	6	3	2
CCFE-55B/РН2	600x95	24	20	17	8	7	6	5	5	-	400x95	16	13	11	5	5	4	3	3	-
CCFE-6/РН2	700x260	70	60	55	40	34	24	18	12	10	480x260	50	45	38	28	24	15	12	8	6
CCFE-6B/РН2	700x160	54	38	33	20	18	16	9	6	5	480x160	38	27	23	14	12	10	7	4	3
CCFE-7/РН2	830x280	96	75	63	44	37	24	18	12	10	530x280	66	45	40	28	24	15	12	8	6
CCFE-7B/РН2	830x180	62	56	36	32	19	17	7	6	5	530x180	40	36	23	0	12	10	4	4	3
AQS-1/РН2	450x90	17	15	13	6	6	5	4	-	-	450x90	10	9	8	4	3	3	2	-	-

Минимально рекомендуемые расстояния между центрами отверстиями на коробках CCFE с окном , мм

	4”									175
М90х1,5	3”								140	155
М75х1,5	2 1/2”							115	130	145
М63х1,5	2”						95	110	120	135
М50х1,5	1 1/2”					85	90	105	115	130
М40х1,5	1 1/4”				75	80	85	100	110	125
М32х1,5	1”			65	70	75	80	95	105	120
М25х1,5	3/4”		55	60	65	70	75	90	100	115
М20х1,5	1/2”	50	50	55	60	65	70	85	95	110
Трубная (ISO 7/1 – ISO228 - NPT)		1/2”	3/4”	1”	1 1/4”	1 1/2”	2”	2 1/2”	3”	4”
Метрическая (ISO 965)		М20х1,5	М25х1,5	М32х1,5	М40х1,5	М50х1,5	М63х1,5	М75х1,5	М90х1,5
Типоразмер ввода		1	2	3	4	5	6	7	8	10

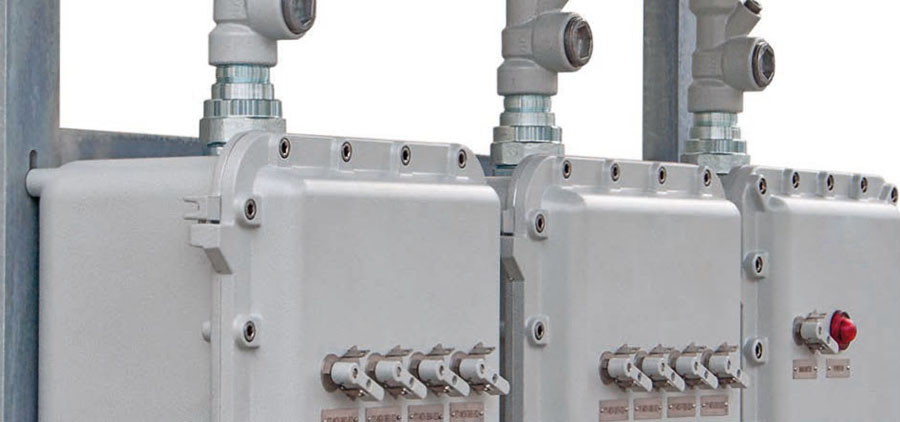

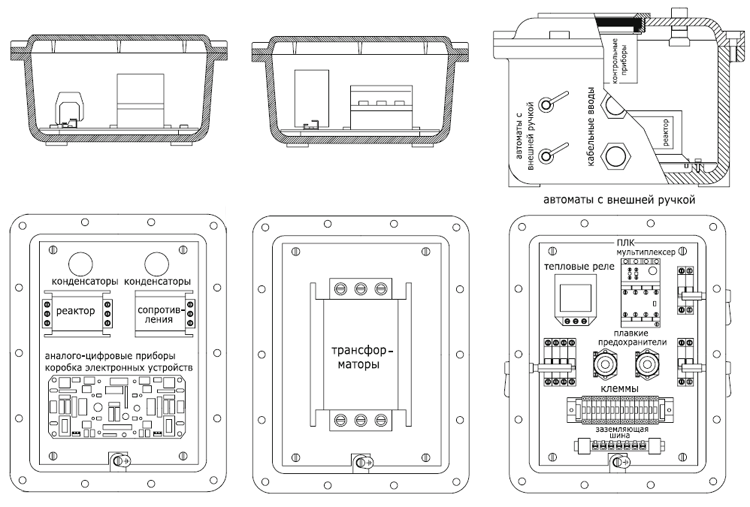

ПРИМЕРЫ РАСПОЛОЖЕНИЯ ОБОРУДОВАНИЯ ВНУТРИ КОРОБОК CCFE/РН2

Типовые электрические компоненты устанавливаемые в коробки: клеммные зажимы, пакетные выключатели, устройства защитного отключения (УЗО), дифференциальные автоматы, контакторы, автоматические выключатели, предохранители, балластные дроссели, трансформаторы, реле и таймеры, пускатели, IT компоненты, дистанционно управляемые выключатели, активные/пассивные барьеры искрозащиты, Ni-Cd батареи. Электрическое оборудование и компоненты, поставляемые вместе с коробками, изготовлены ведущими производителями. В случае необходимости какой-либо специальной комплектации, пожалуйста, при заказе дайте соответствующую спецификацию. Перечисленные здесь электрическое оборудование и компоненты не исчерпывают всех возможных вариантов комплектации коробок. Другие варианты оборудования и могут быть поставлены по специальному заказу.



АКСЕССУАРЫ И ЗАПАСНЫЕ ДЕТАЛИ ДЛЯ КОРОБОК CCFE

Аксессуары и запасные детали

ИЛЛЮСТРАЦИИ	ОПИСАНИЕ	РАЗМЕР	ХАРАКТЕРИСТИКИ	КОДЫ
	Монтажные пластины	CCFE-1	Алюминий 2,5мм	BFE-1
		CCFE-2		BFE-2
		CCFE-3		BFE-3
		CCFE-4		BFE-4
		CCFE-45		BFE-45
		CCFE-5		BFE-5
		CCFE-55		BFE-55
		CCFE-6		BFE-6
		CCFE-7		BFE-7
	Дренажно вентиляционные устройства ECD			ECD-210S
	Петли (2-е на коробку)	CCFE-55	Нержавеющая сталь	218-9301
	Петли (2-е на коробку)	CCFE-01	Нержавеющая сталь	218-9301
	Разделительные фитинги с заливкой компаундом cерии EYS, EZS, EYD, EZD			218-9301
	Элементы управления и индикации ExdIICU с металлическим основанием повышенной прочности
	Монтажные опоры	CCFE-2	Оцинкованная сталь	K2-237
		CCFE-3 / CCFE-3B		K3-237
		CCFE-4 / CCFE-4B		K4-237
		CCFE-45 / CCFE-45В		K45-237
		CCFE-5		K5-237
		CCFE-55		K55-237
	Уплотнительное кольцо между корпусом и крышкой коробки	CCFE-1	Силиконовая резина	K1-131/1S
		CCFE-2		K2-131/1S
		CCFE-3 / CCFE-3B		K3-131/1S
		CCFE-4 / CCFE-4B		K4-131/1S
		CCFE-45 / CCFE-45В		K45-131/1S
		CCFE-5		K5-131/1S
		CCFE-55		K55-131/1S
		CCFE-6		K6-131/1S
		CCFE-7		K61-131/1S
	Кабельный ввод	Рекомендуемые кабельные вводы: FL2BK, FAL2BK Коды и характеристики вводов см. в разделе "Кабельные вводы" (заказывается отдельно)
