Рудничные глрмальные коробки типа CCFE/РН2 c окном

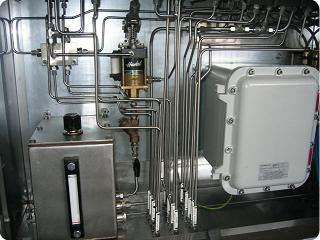

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Рудничные нормальные коробки CCFE/РН2 относятся к стационарным устройствам и предназначены для размещения
клеммных зажимов, элементов управления, контроля, сигнализации и других электротехнических компонентов. Форма коробок обеспечивает удобный доступ для монтажа оборудования внутри корпуса, коробки CCFE/РН2 имеют внешний фланец.

Крышка и стенки коробок CCFE/РН2 выполнены с высочайшими характеристиками прочности, текучести и теплопроводности.  Для этого ООО «КОРТЕМ-ГОРЭЛТЕХ» использует специальную технологию литья в кокиль под давлением до тысячи тон, и специальный заказной сплав с очень низким содержанием примесей. Для качества и чистоты сплава в расчетах учитывается даже миграция ионов из материала корпуса пресс-формы. Рудничные нормальные корпуса CCFE/РН2 обладают высокой стойкостью к воздействию паров сероводорода, что письменно подтверждено в сертификатах ГОСТ Р. Исключительные функциональные возможности коробок CCFE/РН2 дополняются великолепным промышленным дизайном изделий.

Область применения – шахты и рудники, неопасные по газу или пыли, согласно маркировке, ГОСТ 24754-81, ГОСТ 14254-96, и другим нормативным документам, регламентирующим применение рудничного нормального оборудования на опасных производственных объектах, поднадзорных Ростехнадзору РФ, и национальным техническим надзорам стран СНГ.

СЕРТИФИКАЦИЯ
Исполнение:	РН2
Защита:	IP66/67/68 (IP68 достигается применением фланцевого герметика CRV-FLANGE)
Сертификаты соответствия и разрешения:	РОСС RU.ГБ05.B04321 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 НСОПБ.RU.ПР 014.Н.00042 ТУ 3400-005-72453807-07 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00487



ТЕХНИЧЕСКИЕ ДАННЫЕ
Температура окружающей среды, °С:	-20...+85
Максимальное напряжение, В:	1140
Максимальная сила тока, А:	800
Материал:	Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный. Окно-ударопрочное, боросиликатное стекло
Покрытие:	Полимерно-эпоксидное окрашивание с антистатическим свойством, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035
Уплотнение:	Силиконовая резина (в пазе крышки) для IP 67, силиконовый герметик CRV-Si
Заземление:	2 зажима заземления (внутренний и внешний) из нержавеющей стали
Крепление крышки:	Съемная крышка на шарнирах, крепление посредством винтов из нержавеющей стали с цилиндрической головкой и шестигранным углублением под ключ
Крепление корпуса:	4 внешние монтажные точки
Монтаж внутри корпуса:	4 стойки для крепления монтажной панели
Размещение кабельных вводов:	По спецификации заказчика
Климатическое исполнение:	УХЛ1 (по требованию УХЛ4, УХЛ5, Т1, Т2, Т3, Т5, ХЛ5, OM1, OM2, OM3, OM4, В5)
Химостойкое исполнение:	по требованию Х1,  Х2, Х3



ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ

НАИМЕНОВАНИЕ	МАРКИРОВКА	НАИМЕНОВАНИЕ	МАРКИРОВКА
Взрывозащищенное исполнение		Окрашивание внешней поверхности в цвет по требованию заказчика	/RAL код
Невзрывозащищенное общепромышленное исполнение	/CS	Устройство объединения экранов кабелей	/ЭКРАН
Антиконденсатное покрытие	/ORANGE	Заземление крышки корпуса	/PE COVER
Дренажное устройство для слива конденсата	/ECD	Невыпадающие болты крепления крышки (для коробок серии CCFE)	/NOTDROP
Вентиляционное устройство для удаления влаги	/ECDS	Изготовление из нержавеющей стали	/SS
Петли крепления крышки (для CCFE01, для остальных размеров коробок CCFE петли установлены по умолчанию)	/ПЕТЛЯ	Совокупность средств для снижения электромагнитных помех	/КИП
Предел огнестойкости E45 (ГОСТ Р 53316-2009 "КАБЕЛЬНЫЕ ЛИНИИ.СОХРАНЕНИЕ РАБОТОСПОСОБНОСТИ В УСЛОВИЯХ ПОЖАРА")	/FIRE	Наличие перемычек между клеммными зажимами по схеме заказчика	/СХЕМА
Сейсмостойкое исполнение	/MSK-64 9 БАЛЛОВ	Шины фаз R	/ШИНЫ R
Приемка заказчика	/ПРИЕМКА	Шина нейтрали N	/ШИНА N
Шильд с надписью заказчика	/TAG надпись	Внутренняя шина заземления РЕ	/ШИНА РЕ
Болт с пломбировкой	/ПЛОМБА	Элементы управления	/М
Шильды со световозвращающим покрытием	/LIGHTRETURNING	Маркировка клеммных зажимов по схеме заказчика	/МАРКИРОВКА
Радиатор охлаждения	/РАДИАТОР	Смотровое окно	/WINDOW
Внутренняя теплоизоляция	/ТЕРМОИЗОЛЯЦИЯ	Монтажная панель	/B

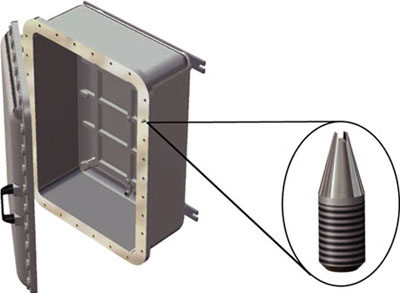

Термообогрев для автоматики	/ОБОГРЕВ	Центрирующий штифт (для CCFE-6, CCFE-6B и CCFE-7)	/SPOTTER

КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ КОРОБОК CCFE/РН2

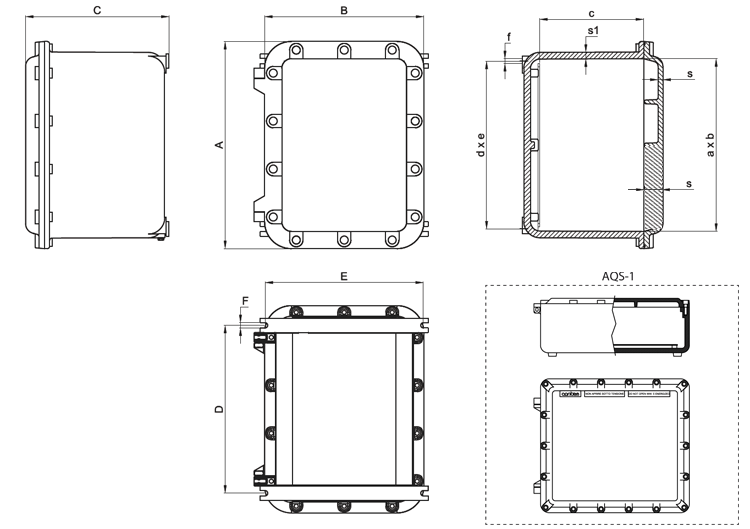

Габаритные размеры коробок CCFE

ТИПОРАЗМЕР КОРПУСА	3D-МОДЕЛЬ И ЧЕРТЕЖ	РАЗМЕРЫ, ММ														МАССА, КГ
		ВНЕШНИЕ			ВНУТРЕННИЕ					СТАНД. КРЕПЛЕНИЕ			КРЕПЛЕНИЕ СКОБАМИ
		A	B	C	a	b	c	S	S1	d	e	f	D	E	F
CCFE-01/РН2		282	182	105	211	112	67	12	15	167	152	М8	-	-	9	5,9
CCFE-1/РН2		304	204	214	241	140	160	9	15	230	130	М8	230	211	9	8,83
CCFE-1P/РН2							154	24								10,7
CCFE-2/РН2		425	224	214	360	160	159	10	16	350	151	М8	350	229	9	14,2
CCFE-2P/РН2							153	24								16
CCFE-3B/РН2		365	285	215	301	221	159	11	15	290	210	М8	290	289	9	15
CCFE-3/РН2				275			220									17,5
CCFE-3BP/РН2		365	285	215	301	221	153	25	15	290	210	М8	290	289	9	17,2
CCFE-3P/РН2				275			214									19,6
CCFE-4B/РН2		433	333	225	361	261	149	10	15	350	250	М10	350	329	11	20,4
CCFE-4/РН2				295			211		18							24,3
CCFE-4BP/РН2		433	333	225	361	261	163	24	15	350	250	М10	350	329	11	22,8
CCFE-4P/РН2				291			235		18							26,7
CCFE-45B/РН2		570	388	241	497	316	160	13	17	360	237	М10	360	355	11	34,1
CCFE-45/РН2				291			210		14							36,2
CCFE-45BP/РН2		570	388	242	497	316	177	25	17	360	237	М10	360	355	11	37,5
CCFE-45P/РН2				291			227		14							39,1
CCFE-5B/РН2		634	434	265	562	361	184	14	18	555	350	М10	550	431	11	44,6
CCFE-5/РН2				336			256		20							53,1
CCFE-5BP/РН2		634	434	265	562	361	201	25	18	555	350	М10	555	431	11	47,6
CCFE-5P/РН2				336			272		20							56,1
CCFE-55B/РН2		710	510	256	630	430	170	24	20	600	400	М10	600	490	11	64,5
CCFE-55/РН2				356			270									79,5
CCFE-503/РН2		632	432	397	560	360	330	24	16	550	350	M10	550	430	11	57,9
CCFE-6B/РН2		875	653	380	760	540	253	34	27	680	460	M16	680	580	14	160,4
CCFE-6/РН2				480			353									181,9
CCFE-7/РН2		1000	700	500	890	590	340	30	30	810	510	М16	810	655	18	235
CCFE-7B/РН2		1002	704	400	892	590	240	30	31	810	510	М16	810	654	18	231,3
AQS-1/РН2		500	450	207	430	380	127	12	15	420	300	-	-	-	M12	31,30



Габаритные размеры монтажных панелей для коробок CCFE/РН2 НАИМЕНОВАНИЕ РАЗМЕРЫ, ММ ТИП КОРОБКИ МАТЕРИАЛ МАССА, КГ А В a b BFE-01 210 110 193 53 CCFE-01/РН2 алюминий - BFE-1 220 120 180 80 CCFE-1/РН2 алюминий - BFE-2 340 140 300 100 CCFE-2/РН2 алюминий - BFE-3 280 200 240 160 CCFE-3/РН2 , CCFE-3B/РН2 алюминий 0,435 BFE-4 340 240 300 200 CCFE-4/РН2 , CCFE-4B/РН2 алюминий 0,660 BFE-45 460 280 440 260 CCFE-45/РН2 , CCFE-45B/РН2 алюминий 0,700 BFE-5 540 340 500 300 CCFE-5/РН2 , CCFE-5B/РН2 алюминий 0,750 BFE-55 605 405 590 388 CCFE-55/РН2 , CCFE-55B/РН2 алюминий - BFE-6 720 500 680 460 CCFE-6/РН2 , CCFE-6B/РН2 алюминий 0,800 BFE-7 850 550 820 520 CCFE-7/РН2 , CCFE-7B/РН2 алюминий - BFE-AQS 400 370 380 330 AQS/РН2 оцинкованная сталь 1,415

Монтажная панель

Расчёт мощности обогревателя для электрообогреваемого шкафа...>>

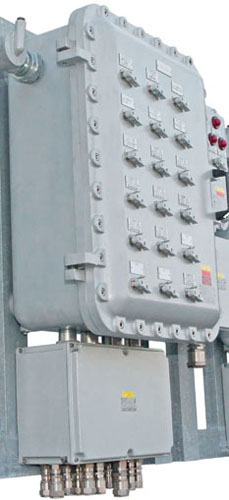

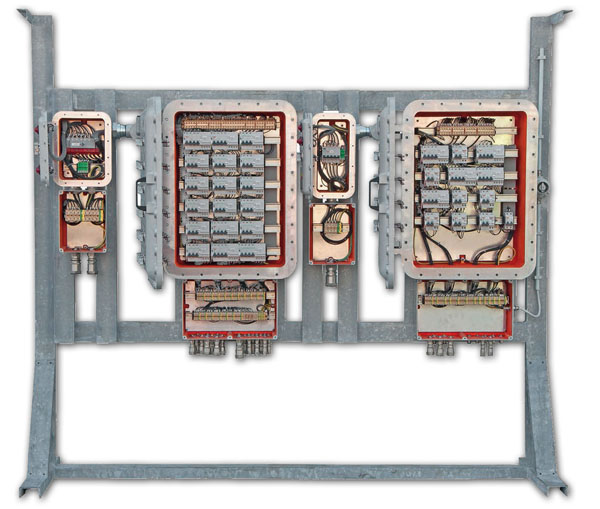

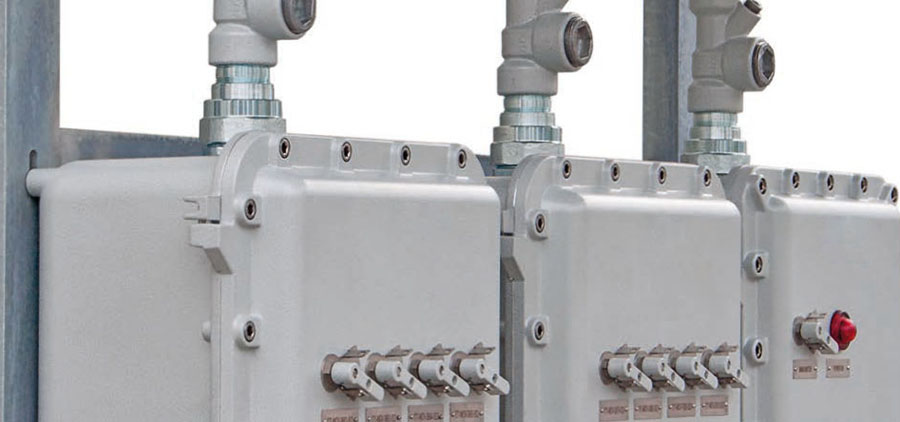

РАМЫ ДЛЯ МОДУЛЬНОГО ИСПОЛНЕНИЯ

При проектировании шкафов возникают ситуации, когда габаритов имеющихся корпусов недостаточны для размещения оборудования. В этом случае можно разделить шкаф на отдельные модули, соединенные либо металлорукавами, либо с помощью трубной проводки. Использование сравнительно небольших модулей позволяет сократить габариты, массу и стоимость шкафа. Кроме того, большая площадь поверхности позволяет разместить кабельные вводы в доступных местах, что значительно облегчает монтаж. Модульные шкафы устанавливаются на раме /FRAME или /РАМА, изготовленной из оцинкованной стали (холодное или горячие оцинкование), а по требованию из нержавеющей стали. Рамы изготавливаются для настенного или напольного монтажа. Для облегчения закрытия крышек корпусов CCFE-6/ CCFE-6B и CCFE-7/CCFE-7B, монтируемых на раме или на стене в вертикальном положении, опционально устанавливается центрирующий штифт /SPOTTER.

МЕХОБРАБОТКА КОРОБОК CCFE

Толщина стенок и крышки коробок CCFE достаточна для изготовления резьбовых отверстий для присоединения различных типов кабельных вводов, элементов управления и индикации. Имеется большой выбор элементов управления, индикации, контроля и оповещения стандартного исполнения, элементов и модулей для специальных задач, а так же элементов типового исполнения по требованию заказчика. Большой размер элементов управления серии М дает возможность работать в рукавицах, элементы индикации имеют большой диаметр - 40 мм и оснащены рефлектором, что позволяет четко видеть сигнал при большом угле обзора и различном загрязнении поверхности. Ручки для автоматических выключателей, выбираются в зависимости от количества полюсов и типа выключателя, длина оси ручки может быть адаптирована к типу автоматического выключателя и к используемому размеру и типу коробки.

Система автоматизированного проектирования САПР "ГорэлтЕх" Система автоматизированного проектирования «ГорэлтЕх» (САПР «ГорэлтЕх») предназначена для создания чертежей клеммных коробок. От пользователя не требуется специальных навыков проектирования оборудования и глубоких знаний действующих стандартов, программа делает расчеты автоматически.

Максимальное количество кабельных вводов по сторонам коробок CCFE.

ТИПОРАЗМЕР КОРПУСА	СТОРОНА A										СТОРОНА B
	ЗОНА СВЕРЛЕНИЯ	ТИП РЕЗЬБЫ КАБЕЛЬНОГО ВВОДА									ЗОНА СВЕРЛЕНИЯ	ТИП РЕЗЬБЫ КАБЕЛЬНОГО ВВОДА
		1/2" 20x1,5	3/4" 25x1,5	1" 32x1,5	1 1/4" 40x1,5	1 1/2" 50x1,5	2" 63x1,5	2 1/2" 75x1,5	3" 85x2	4"		1/2" 20x1,5	3/4" 25x1,5	1" 32x1,5	1 1/4" 40x1,5	1 1/2" 50x1,5	2" 63x1,5	2 1/2" 75x1,5	3" 85x2	4"
CCFE-01/РН2	200x40	4	4	3	-	-	-	-	-	-	100x40	2	1	1	-	-	-	-	-	-
CCFE-1/РН2	200x120	12	8	6	6	4	2	2	1	1	100x120	6	4	4	2	2	1	1	1	-
CCFE-2/РН2	320x120	18	12	10	9	8	4	3	2	2	120x120	6	4	4	4	2	1	1	1	1
CCFE-3/РН2	260x180	20	15	12	9	6	6	4	3	2	180x180	16	12	9	6	4	4	3	2	1
CCFE-3B/РН2	260x120	15	10	8	8	6	3	2	2	2	180x120	11	6	6	5	4	2	2	1	1
CCFE-4/РН2	320x195	24	24	15	12	12	6	6	4	2	220x195	16	16	9	9	8	4	4	3	1
CCFE-4B/РН2	320x130	18	12	10	8	8	5	3	2	2	220x130	12	8	6	6	6	3	2	2	1
CCFE-45/РН2	448x190	36	30	21	18	17	10	8	6	3	277x190	24	18	12	12	9	6	5	4	2
CCFE-45B/РН2	448x135	27	12	10	8	8	5	3	2	2	277x135	17	8	6	6	6	3	2	2	1
CCFE-5/РН2	520x230	54	45	32	28	18	15	10	8	5	320x230	30	28	20	16	12	9	6	4	3
CCFE-5B/РН2	520x160	40	27	24	14	12	10	5	4	3	320x160	24	18	15	8	8	6	3	3	2
CCFE-55/РН2	600x195	44	40	27	23	21	12	10	5	4	400x195	32	28	18	15	14	8	6	3	2
CCFE-55B/РН2	600x95	24	20	17	8	7	6	5	5	-	400x95	16	13	11	5	5	4	3	3	-
CCFE-6/РН2	700x260	70	60	55	40	34	24	18	12	10	480x260	50	45	38	28	24	15	12	8	6
CCFE-6B/РН2	700x160	54	38	33	20	18	16	9	6	5	480x160	38	27	23	14	12	10	7	4	3
CCFE-7/РН2	830x280	96	75	63	44	37	24	18	12	10	530x280	66	45	40	28	24	15	12	8	6
CCFE-7B/РН2	830x180	62	56	36	32	19	17	7	6	5	530x180	40	36	23	0	12	10	4	4	3
AQS-1/РН2	450x90	17	15	13	6	6	5	4	-	-	450x90	10	9	8	4	3	3	2	-	-

Максимально рекомендуемое количество элементов управления и индикации, устанавливаемых на крышке корпуса CCFE ТИП КОРПУСА ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И ИНДИКАЦИИ, ШТ РУЧКИ УПРАВЛЕНИЯ АВТОМАТ. ВЫКЛ., КНОПКИ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ЛАМПЫ CCFE-01/РН2 - 6 CCFE-1/РН2 2 4 CCFE-1P/РН2 2 6 CCFE-2/РН2 6 8 CCFE-2P/РН2 6 10 CCFE-3B/РН2 8 8 CCFE-3/РН2 8 8 CCFE-3BP/РН2 8 12 CCFE-3P/РН2 8 12 CCFE-4B/РН2 9 12 CCFE-4/РН2 9 12 CCFE-4BP/РН2 9 20 CCFE-4P/РН2 9 20 CCFE-45B/РН2 16 24 CCFE-45/РН2 16 24 CCFE-45BP/РН2 16 28 CCFE-45P/РН2 16 28 CCFE-5B/РН2 20 32 CCFE-5/РН2 20 32 CCFE-5BP/РН2 20 40 CCFE-5P/РН2 20 40 CCFE-55В/РН2 27 54 CCFE-55/РН2 27 54 CCFE-6B/РН2 42 60 CCFE-6/РН2 42 60 CCFE-7/РН2 60 уточняется при заказе AQS-1/РН2 15 24

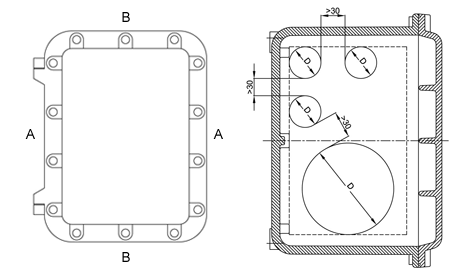

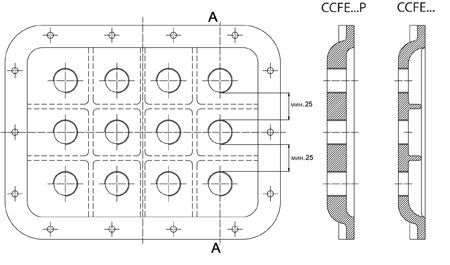

Минимально рекомендуемые расстояния между центрами отверстиями на коробках CCFE , мм

	4”									175
М90х1,5	3”								140	155
М75х1,5	2 1/2”							115	130	145
М63х1,5	2”						95	110	120	135
М50х1,5	1 1/2”					85	90	105	115	130
М40х1,5	1 1/4”				75	80	85	100	110	125
М32х1,5	1”			65	70	75	80	95	105	120
М25х1,5	3/4”		55	60	65	70	75	90	100	115
М20х1,5	1/2”	50	50	55	60	65	70	85	95	110
Трубная (ISO 7/1 – ISO228 - NPT)		1/2”	3/4”	1”	1 1/4”	1 1/2”	2”	2 1/2”	3”	4”
Метрическая (ISO 965)		М20х1,5	М25х1,5	М32х1,5	М40х1,5	М50х1,5	М63х1,5	М75х1,5	М90х1,5
Типоразмер ввода		1	2	3	4	5	6	7	8	10

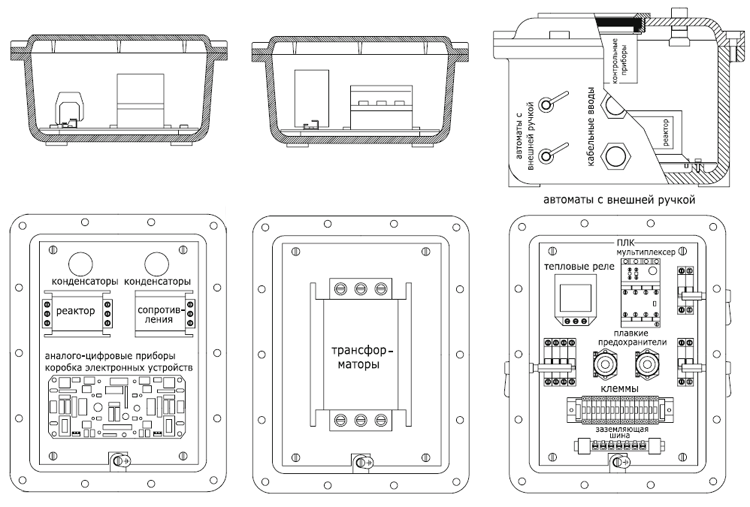

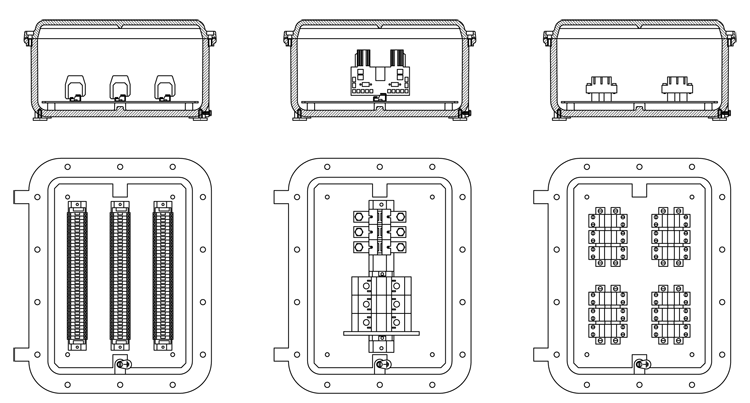

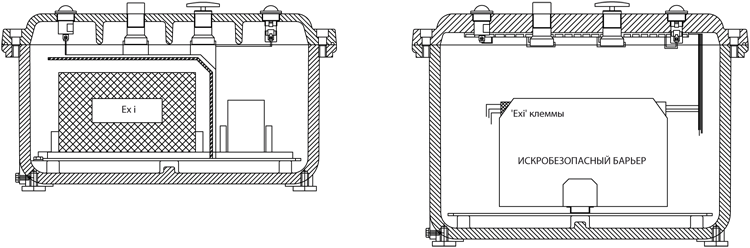

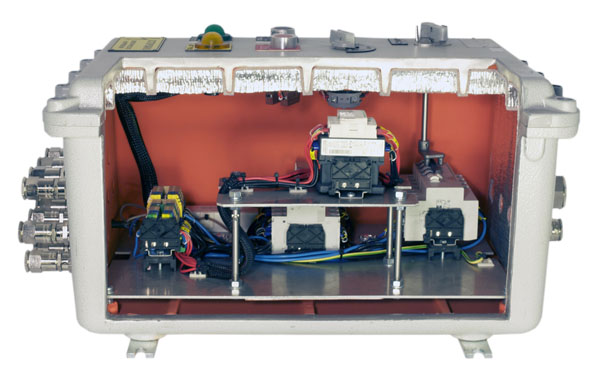

РАСПОЛОЖЕНИЕ ОБОРУДОВАНИЯ ВНУТРИ КОРОБОК CCFE

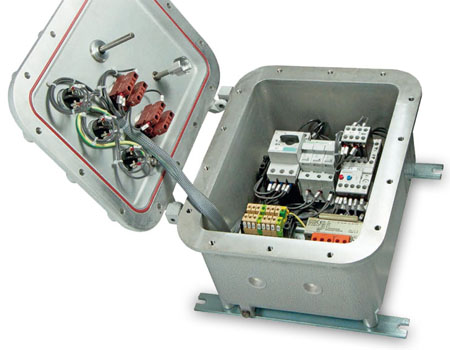

Типовые электрические компоненты устанавливаемые в коробки: клеммные зажимы, пакетные выключатели, устройства защитного отключения (УЗО), дифференциальные автоматы, контакторы, автоматические выключатели, предохранители, балластные дроссели, трансформаторы, реле и таймеры, пускатели, IT компоненты, дистанционно управляемые выключатели, активные/пассивные барьеры искрозащиты, Ni-Cd батареи. Электрическое оборудование и компоненты, поставляемые вместе с коробками, изготовлены ведущими производителями. В случае необходимости какой-либо специальной комплектации, пожалуйста, при заказе дайте соответствующую спецификацию. Перечисленные здесь электрическое оборудование и компоненты не исчерпывают всех возможных вариантов комплектации коробок. Другие варианты оборудования и могут быть поставлены по специальному заказу.





АКСЕССУАРЫ И ЗАПАСНЫЕ ДЕТАЛИ ДЛЯ КОРОБОК CCFE

Аксессуары и запасные детали

ИЛЛЮСТРАЦИИ	ОПИСАНИЕ	РАЗМЕР	ХАРАКТЕРИСТИКИ	КОДЫ
	Монтажные пластины	CCFE-01	Алюминий 2,5мм	BFE-01
		CCFE-1		BFE-1
		CCFE-2		BFE-2
		CCFE-3		BFE-3
		CCFE-4		BFE-4
		CCFE-45		BFE-45
		CCFE-5		BFE-5
		CCFE-55		BFE-55
		CCFE-6		BFE-6
		CCFE-7		BFE-7
		BF-AQS	Оцинкованная сталь	BF-AQS
	Дренажно вентиляционные устройства ECD			ECD-210S
	Петли (2-е на коробку)	CCFE-55	Нержавеющая сталь	218-9301
	Петли (2-е на коробку)	CCFE-01	Нержавеющая сталь	218-9301
	Разделительные фитинги с заливкой компаундом cерии EYS, EZS, EYD, EZD			218-9301
	Элементы управления и индикации ExdIICU с металлическим основанием повышенной прочности
	Монтажные скобы	CCFE-1	Оцинкованная сталь	K1-237
		CCFE-2		K2-237
		CCFE-3 / CCFE-3B		K3-237
		CCFE-4 / CCFE-4B		K4-237
		CCFE-45 / CCFE-45В		K45-237
		CCFE-5		K5-237
		CCFE-55		K55-237
		CCFE-6		K6-237
		CCFE-7		K7-237
	Уплотнительное кольцо между корпусом и крышкой коробки	CCFE-01	Силиконовая резина	K01-131/1S
		CCFE-1		K1-131/1S
		CCFE-2		K2-131/1S
		CCFE-3 / CCFE-3B		K3-131/1S
		CCFE-4 / CCFE-4B		K4-131/1S
		CCFE-45 / CCFE-45В		K45-131/1S
		CCFE-5		K5-131/1S
		CCFE-55		K55-131/1S
		CCFE-6		K6-131/1S
		CCFE-7		K61-131/1S
	Кабельный ввод	Коды и характеристики вводов см. в разделе "Кабельные вводы" (заказывается отдельно)
