Рудничные нормальные коробки соединительные типа SA/P/РН1 и SA/P/РН2 из армированного полиэстера

Рудничные нормальные коробки соединительные типа SA/P/РН2 из армированного полиэстера



НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Рудничные нормальные коробки соединительные типа SA/P/РН1 и SA/P/РН2 из армированного полиэстера являются многофункциональными и могут быть использованы для решения целого ряда задач: клеммные коробки, коробки для силовых зажимов, корпуса для установки различного оборудования внутри, а также в качестве корпусов, шкафов управления для потенциально опасных зон и условий с агрессивной окружающей средой.

Особо необходимо отметить возможность применения данных изделий фирмами-изготовителями комплексного оборудования.

Благодаря тому, что система уплотнения имеет форму лабиринта, где уплотнитель защищен от воздействия окружающей среды, корпус имеет превосходные показатели степени защиты от внешних воздействий IP66, что подтверждено результатами испытаний. Установочные отверстия, находящиеся в пределах периметра коробки, расположены таким образом, что они не связаны ни с лабиринтной системой уплотнения, ни с крепежными болтами крышки. Все крепежные болты выполнены из нержавеющей стали, что гарантирует высокую надежность крепления.

Коробки выполнены в виде прямоугольного корпуса с крышкой, изготовленных из полиэстера с добавлением графита, армированного длинными волокнами стекловолокна, армированного стекловолокна, химически стойкого по отношению к рабочим средам (щелочи и кислоты) и устойчивого к УФ излучению.

Область применения – шахты и рудники, неопасные по газу или пыли, согласно маркировке, ГОСТ 24754-81, ГОСТ 14254-96, и другим нормативным документам, регламентирующим применение рудничного нормального оборудования на опасных производственных объектах, поднадзорных Ростехнадзору РФ, и национальным техническим надзорам стран СНГ.

Совокупность средств для снижения электромагнитных помех

ПРЕИМУЩЕСТВА
– различные комбинации кабельных вводов
– 9 типоразмеров
– съемная крышка
– невыпадающие болты
– увеличенная площадь боковых поверхностей для установки кабельных вводов
– антистатический ударопрочный полиэстер с добавлением графита, армированный длинными волокнами стекловолокна, устойчивый к УФ и рабочим средам (щелочи и кислоты)
– сертификация АТЕХ, ГОСТ Р, разрешения Ростехнадзора, ГОСТ К

Коробки соединительные типа SA/P, исполнение Exia



  Система автоматизированного проектирования «ГорэлтЕх» (САПР «ГорэлтЕх») для создания чертежей клеммных коробок...>>
  Расчёт мощности обогревателя для электрообогреваемого шкафа...>>
СЕРТИФИКАЦИЯ
Исполнение:
РН1 или РН2
Защита: IP66
Сертификаты соответствия
и разрешения:
РОСС RU.ГБ05.B04321
ГОСТ ISO 9001-2011 (ISO 9001:2008)
Ростехнадзор РФ Разрешение № РРС 00-044017
ТУ 3400-005-72453807-07
НСОПБ.RU.ПР 014.Н.00035
ОАО «ГАЗПРОМ» № Г000.RU.1131.H00487



ТЕХНИЧЕСКИЕ ДАННЫЕ
Температура окружающей среды, °С: -40...+40/+60
Максимальное напряжение, В: ~1000 / 250
Максимальная сила тока, А: 400
Материал: Ударопрочный антистатический полиэстер с добавлением графита, армированный длинными волокнами стекловолокна, химически стойкий по отношению к рабочим средам и устойчивый к УФ излучению.
Уплотнение: Силиконовая резина (в пазе крышки)
Заземление: 2 зажима заземления (внутренний и внешний) из нержавеющей стали
Крепление крышки: Съемная крышка с 4 невыпадающими винтами из нержавеющей стали с цилиндрической головкой и шестигранным углублением под ключ (либо с 6-ю для коробок SA 473018/P, SA 623018/P) или с 4 невыпадающими специальными винтами из нержавеющей стали с крестообразным шлицем (только для размера SA090907/P, SA111108/P)
Рабочее положение в пространстве: любое
Монтаж внутри корпуса: 2 или 4 стойки для крепления монтажной панели
Размещение кабельных вводов: По спецификации заказчика
Климатическое исполнение:
УХЛ1 (по требованию УХЛ4, УХЛ5, Т1, Т2, Т3, Т5, ХЛ5, OM1, OM2, OM3, OM4, В5)

Химостойкое исполнение:

по требованию Х1,  Х2, Х3

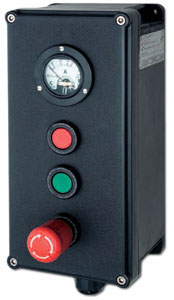

Пост из армированного полиэстера
ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ
- Взрывозащищенное исполнение Совокупность средств для снижения электромагнитных помех
- Невзрывозащищенное исполнение – Шильды со световозвращающим покрытием
– Приемка заказчика – Вентиляционное устройство для удаления влаги
Фиксация крышки на петлях – Монтажная панель из алюминиевого сплава
– Дренажное устройство для слива конденсата Внутренняя теплоизоляция
– Внутренняя пластина для усиления крепления кабельных вводов и непрерывности цепи заземления Специальное вводное устройство FRAME-A2CORD для греющих кабелей
– Вентиляционное устройство для удаления влаги – Термообогрев для автоматики
– Шильд с надписью заказчика – Болт с пломбировкой
Устройство объединения экранов кабелей Предел огнестойкости - E30 для исполнения /FIRE (ГОСТ Р 53316-2009 "КАБЕЛЬНЫЕ ЛИНИИ.СОХРАНЕНИЕ РАБОТОСПОСОБНОСТИ В УСЛОВИЯХ ПОЖАРА")



КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ

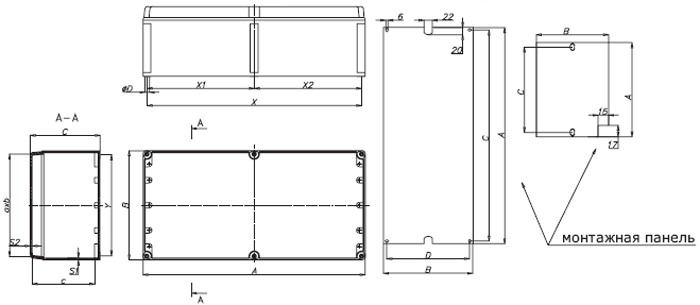

Коробки соединительные типа SA / P из армированного полиэстера

Размеры корпусов SA/P из полиэстера
Тип коробки
Размеры, мм
Масса, кг
Тип монтажной панели
Размеры, мм
Масса, кг
внешние
внутренние
монтажные
A
B
C
a
b
c
s1
s2
X
X1
Y
OD
A
B
C
D
SA/P090907/РН1
90
90
75
78
78
52
3
2.5
74
-
74
6.5
0,3
B09 - 229
80
50
70
-
0,05
SA/P090907/РН2
SA/P111108/РН1
110
110
85
98
98
65
3
2.5
94
-
94
6.5
0,4
B11 - 229
90
68
87
-
0,05
SA/P111108/РН2
SA/P171108/РН1
170
110
85
158
98
63
3
2.5
154
-
94
6.5
1,0
B17-229
160
68
67
-
0,09
SA/P171108/РН2
SA/P141410/РН1
147
147
100
135
135
79
3
2.5
131
-
131
6.5
0,8
B14 - 229
137
105
124
-
0,10
SA/P141410/РН2
SA/P301410/РН1
305
147
110
289
131
92
4.5
3
285
-
127
7
1,9
B31-229
285
97
271
84
0,23
SA/P301410/РН2
SA/P302310/РН1
305
230
110
289
214
92
4.5
3
285
-
210
7
2,5
B32-229
285
180
271
167
0,41
SA/P302310/РН2
SA/P302318/РН1
305
230
190
289
214
172
4.5
3
285
-
210
7
2,5
SA/P302318/РН2
SA/P473018/РН1
470
305
195
454
289
175
5
4
450
-
225
285
4,7
B43-229
450
254
438
239
0,77
SA/P473018/РН2
SA/P623018/РН1
620
305
195
601
286
156
5
6
См. чертеж
6,3
B63-229
598
250
586
231
1,21
SA/P623018/РН2



Максимальное количество устанавливаемых кабельных вводов по сторонам коробки (А-длинная, В-короткая)*
Типоразмер
SA/P090907
SA/P111108
SA/P171108
SA/P141410
SA/P301410
SA/P302310
SA/P302318
SA/P473018
SA/P623018
М (для резьбы ISO 965 Metric)
A
B
A
B
A
B
A
B
A
B
A
B
A
B
A
B
A
B
1I(M20x1,5)
1
1
1
1
3
1
4
4
12
4
12
6
24
16
32
24
42
24
2I(M25x1,5)
1
1
1
1
3
1
2
2
5
2
5
4
12
10
24
15
36
15
3I(M32x1,5)
1
1
1
1
2
1
1
1
4
1
4
3
12
8
18
12
20
10
4I(M40x1,5)
-
-
1
1
2
1
1
1
3
1
4
2
8
5
12
8
12
8
5I(M50x1,5)
-
-
-
-
-
-
-
-
-
-
-
-
5
4
8
6
10
5
6I(M63x1,5)
-
-
-
-
-
-
-
-
-
-
-
-
3
2
4
3
16
3
7I(M75x1,5)
-
-
-
-
-
-
-
-
-
-
-
-
2
1
2
2
4
2
8I(M90x1,5)
-
-
-
-
-
-
-
-
-
-
-
-
2
1
2
2
4
2



Таблица кабельных вводов для коробок SA/P (для данного вида коробок не используются кабельные вводы
с конической резьбой: Rc ISO7/1, NPT ANSI/ASME B1.20.1*

Часто используемые кабельные вводы
для коробок SA/P для небронированного
/без оплетки кабеля*
Тип ввода
Резьба ISO 228, G или ISO 965 METRIC
Габариты,мм Н или L
Диаметр каблея,мм
Для поверхности 7Дж
из полиамида, 5Дж; температура окр. среды, °С -40... +80**
UNI02
M12
30
4:6,5
UNI01
M16
35
6:10
UNI1
M20
42
8:14
UNI2
M25
47
13:18
UNI3
M32
52
18:25
UNI4
M40
64
22:32
UNI5
M50
65
30:38
UNI6
M63
65
34:44
из никелированной латуни, температура окр. среды, °С -60... +110, 40 бар
FL01I
М16
40
4:6
FLS01I
М16
59
6:12
FL1I
М20
44
6:12
FLS1I
М20
59
12:15
FL2I
М25
44
12:17
FLS2I
М25
67
14:20
FL3I
М32
72
14:23
FLS3I
М32
53
21:27
FL4I
М40
56
21:29
FLS4I
М40
74
29:33,5
FL5I
М50
56
29:36
FLS5I
М50
74
33:43,5
FL6I
М63
56
33:46
FL7I
М75
100
46:55
FLS7I
М75
100
55:62
FL8I
М90
100
62:72
FLS8I
М90
100
70:78
FL10I
4”
105
76:84
FLS10I
4 ”
105
84:92
из полиамида, 5Дж; температура окр. среды, °С: -55... +70
P02
M12
15
4:7
P1
M20
24
5:13
P3
M32
36
12:21
P5
M50
55
22:35
P6
M63
68
27:48

*Возможно применение вводов другой серии, типа, размера и типа резьбы.

**Возможно применение вводов другой серии, типа, размера и типа резьбы.

Часто используемые кабельные вводы для коробок SA/P
для бронированного/с оплеткой кабеля и металлорукава с небронированным кабелем*
Тип ввода
Резьба ISO 228, G или ISO 965 METRIC
Габариты,мм Н или L
Внутренний диаметр кабеля, мм
Внешний диаметр кабеля, мм или Размер/резьба металлорукава, мм
Для поверхности 7Дж
из никелированной латуни для всех типов брони/оплетки кабеля(с одножильной проволочной броней, с оплеткой, с ленточной броней, с проволочной броней); температура окр. среды, °С -60... +110, 40 бар
FAL01I
М16
85
4:6
8:12
FALS01I
М16
99
6:12
8:17
FAL1I
М20
85
6:12
8:17
FALS1I
М20
100
12:15
17:25
FAL2I
М25
85
12:17
17:25
FALS2I
М25
114
14:20
21:32
FAL3I
М32
100
14:23
21:32
FALS3I
М32
134
21:27
29:39
FAL4I
М40
115
21:29
29:39
FALS4I
М40
134
29:33,5
36:46
FAL5I
М50
115
29:36
36:46
FALS5I
М50
134
33:43,5
42:60
FAL6I
М63
115
33:46
42:60
FAL7I
М75
175
46:55
54:78
FALS7I
М75
175
55:62
54:78
FAL8I
М90
175
62:70
64:90
FALS8I
М90
175
70:78
64:90
FAL10I
4”
185
76:84
88:104
FALS10I
4 ”
185
84:92
88:104
из оцинкованной стали для подключения гибкого шланга, металлорукава; температура окр. среды, °С -60... +110
FGF1CG
1/2”
70
6:12
1/2” ISO 228 G
FGF2CG
3/4”
70
11:17
3/4” ISO 228 G
FGF3CG
1”
85
17:23
1” ISO 228 G
FGF4CG
1 1/4”
89
23:29
1 1/4” ISO 228 G
FGF5CG
1 1/2”
96
29:36
1 1/2” ISO 228 G
FGF6CG
2”
96
36:46
2” ISO 228 G
FGF7CG
2 1/2”
108
44:60
2 1/2” ISO 228 G
FGF8CG
3”
108
59:71
3” ISO 228 G
из никелированной латуни для подключения гофрированного металлорукава; температура окр. среды, °С -60... +110
FGF1C+RSM1
1/2”
-
6:12
16
FGF2C+RSM2
3/4”
-
11:17
21
FGF3C+RSM3
1”
-
17:23
27
FGF4C+RSM4
1 1/4”
-
23:29
35
FGF5C+RSM5
1 1/2”
-
29:36
40
FGF6C+RSM6
2”
-
36:46
51
FGF7C+RSM7
2 1/2”
-
44:60
63
FGF8C+RSM8
3”
-
59:71
77
