НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Рудничные нормальные коробки соединительные типа КСРВ-КП/РН1 или КСРВ-КП/РН2 относятся к стационарным устройствам и предназначены для размещения клеммных зажимов и других элементов управления, контроля, сигнализации и других электротехнических компонентов.

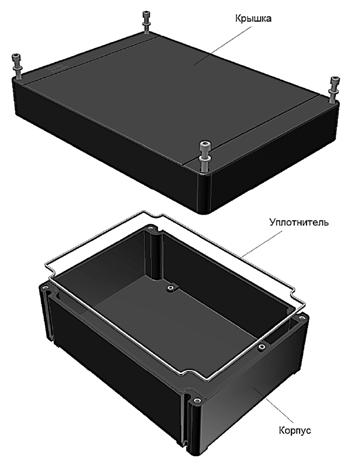

Рудничные нормальные коробки соединительные типа КСРВ-КП/РН1 или КСРВ-КП/РН2 выполнены в виде прямоугольного корпуса с крышкой, изготовленных из ударопрочного антистатического армированного полиэстера, химически стойкого по отношению к рабочим средам (щелочи и кислоты) и устойчивого к УФ излучению. Внутри корпуса расположены клеммные колодки. На боковых поверхностях корпуса размещены кабельные вводы.

Рудничные нормальные коробки соединительные типа КСРВ-КП/РН1 или КСРВ-КП/РН2 являются многофункциональными и могут быть использованы для решения целого ряда задач: клеммные коробки, коробки для силовых зажимов, корпуса для установки различного оборудования внутри, а также в качестве корпусов, шкафов управления. Особо необходимо отметить возможность применения данных изделий фирмами-изготовителями комплексного оборудования.

Благодаря тому, что система уплотнения имеет форму лабиринта, где уплотнитель защищен от воздействия окружающей среды, корпус имеет превосходные показатели степени защиты от внешних воздействий IP66, что подтверждено результатами испытаний. Установочные отверстия, находящиеся в пределах периметра коробки, расположены таким образом, что они не связаны ни с лабиринтной системой уплотнения, ни с крепежными болтами крышки. Все крепежные болты выполнены из нержавеющей стали, что гарантирует высокую надежность крепления.

Область применения – шахты и рудники, неопасные по газу или пыли, согласно маркировке, ГОСТ 24754-81, ГОСТ 14254-96, и другим нормативным документам, регламентирующим применение рудничного нормального оборудования на опасных производственных объектах, поднадзорных Ростехнадзору РФ, и национальным техническим надзорам стран СНГ.



СЕРТИФИКАЦИЯ
Исполнение:	РН1 или РН2
Защита:	IP66, устойчивость к удару 7Дж
Сертификаты соответствия и разрешения:	TC RU C-RU.ГБ05.В.01022 РОСС RU.ГБ05.B04321 НСОПБ.RU.ПР 014.Н.00035 Ростехнадзор РФ Разрешение № РРС 00-044017 ТУ 3400-005-72453807-07 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00487



ТЕХНИЧЕСКИЕ ДАННЫЕ
Температура окружающей среды, °С:	-20...+85
Максимальное напряжение, В:	1140
Максимальная сила тока, А:	800
Рабочее положение в пространстве:	любое
Материал:	Ударопрочный антистатический полиэстер, химически стойкий по отношению к рабочим средам и устойчивый к УФ излучению.
Уплотнение:	Силиконовая резина (в пазе крышки)
Заземление:	2 зажима заземления (внутренний и внешний) из нержавеющей стали
Крепление крышки:	Съемная крышка с невыпадающими винтами из нержавеющей стали с цилиндрической головкой и шестигранным углублением под ключ) или с невыпадающими специальными винтами из нержавеющей стали с крестообразным шлицем.
Монтаж внутри корпуса:	2 или 4 стойки для крепления монтажной панели
Размещение кабельных вводов:	По спецификации заказчика
Климатическое исполнение:	УХЛ1 (по требованию УХЛ4, УХЛ5, Т1, Т2, Т3, Т5, ХЛ5, OM1, OM2, OM3, OM4, В5)
Химостойкое исполнение:	По требованию Х1,  Х2, Х3

МАРКИРОВКА
Маркировка, наносимая на коробки, включает следующие данные:
– товарный знак предприятия-изготовителя;
– тип изделия;
– заводской номер и год выпуска;
– допустимую температуру окружающей среды.
И другие данные, которые изготовитель должен отразить в маркировке, если это требуется технической документацией.

ПРЕИМУЩЕСТВА
– съемная крышка
– невыпадающие болты
– различные комбинации кабельных вводов
– сертификация АТЕХ, ГОСТ Р, разрешения Ростехнадзора, ГОСТ К
– увеличенная площадь боковых поверхностей для установки кабельных вводов
– антистатический ударопрочный армированный полиэстер, устойчивый к УФ и рабочим средам (щелочи и кислоты)

ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ
– Шина нейтрали N
– Приемка заказчика
– Болт с пломбировкой
– Монтажная пластина FIX
– Внутренняя теплоизоляция
– Фиксация крышки на петлях
– Заземление крышки корпуса
– Шильд с надписью заказчика
– Искробезопасное исполнение
– Термообогрев для автоматики
– Внутренняя шина заземления РЕ
– Взрывозащищенное исполнение
– Монтажная планка с отверстиями RAIL
– Устройство объединения экранов кабелей
– Шильды со световозвращающим покрытием
– Монтажная панель из алюминиевого сплава
– Дренажное устройство для слива конденсата
– Невзрывозащищенное исполнение IP66 и ниже
– Вентиляционное устройство для удаления влаги
– Исполнение для тропиков с защитой от насекомых
– Маркировка клеммных зажимов по схеме заказчика
– Совокупность средств для снижения электромагнитных помех
– Вентиляционное устройство для удаления избыточного давления
– Наличие перемычек между клеммными зажимами по схеме заказчика
– Специальное вводное устройство FRAME-A2CORD для пары греющих кабелей
– Внутренняя пластина для усиления крепления кабельных вводов и непрерывности цепи заземления



ГАБАРИТНЫЕ РАЗМЕРЫ И ВАРИАНТЫ КРЕПЛЕНИЯ

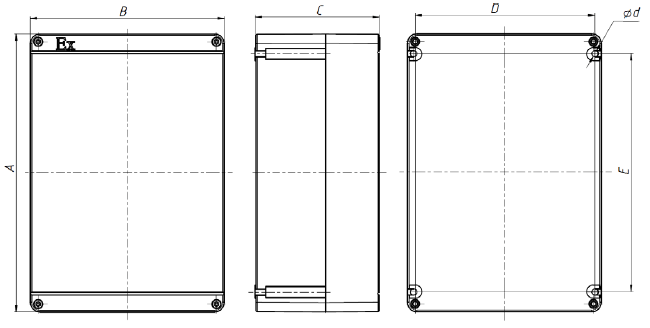

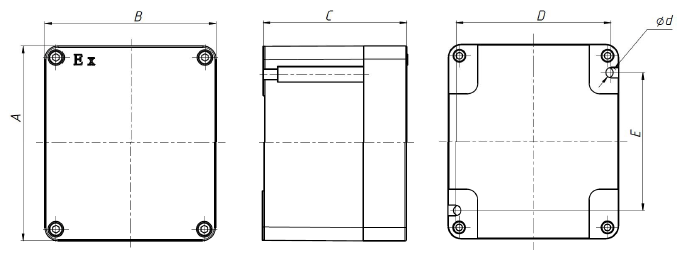

КСРВ-КП 100807М2, КСРВ-КП 141210М2, КСРВ-КП 161609М2, КСРВ-КП 170807М2



КСРВ-КП 211311М2, КСРВ-КП 221512М2, КСРВ-КП 221515М2, КСРВ-КП 261812М2, КСРВ-КП 302113М2, КСРВ-КП 332212М2, КСРВ-КП 332215М2,
КСРВ-КП 362216М2, КСРВ-КП 363616М2, КСРВ-КП 423019М2

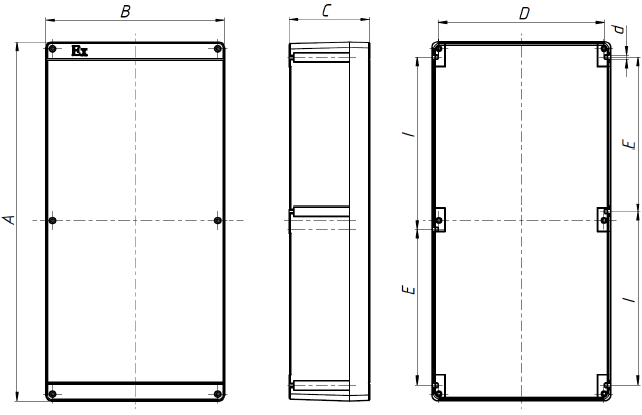

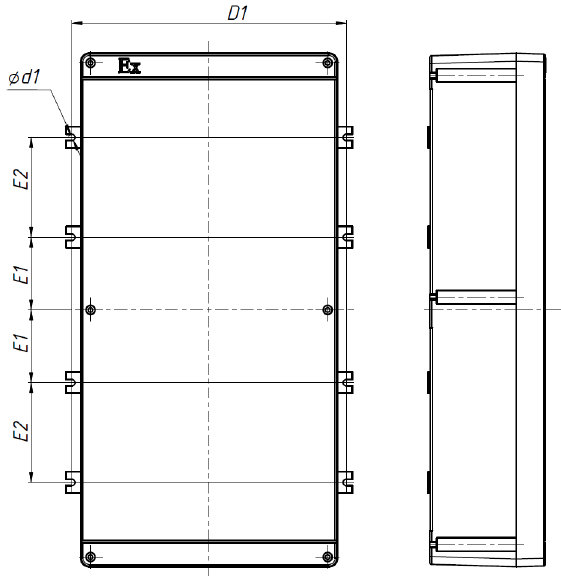

КСРВ-КП 723616М2, КСРВ-КП 723622М2, КСРВ-КП 723624М2



Расширенная линейка типоразмеров коробок КСРВ-КП

Маркировка корпуса	A	B	C	D	d	E	I	D1	d1	E1	E2	Масса, кг
КСРВ-КП 100807M2/РН1 КСРВ-КП 100807M2/РН2	105	85	76	73	5	70	-	125	9	-	-	0,5
КСРВ-КП 141210M2/РН1 КСРВ-КП 141210M2/РН2	148,5	129,5	109	118	8	105,5	-	165	9	-	-	1,2
КСРВ-КП 161609M2/РН1 КСРВ-КП 161609M2/РН2	160	160	92,5	148	8	19	-	195	9	-	-	1,8
КСРВ-КП 170807M2/РН1 КСРВ-КП 170807M2/РН2	175	85	76	73	4,8	138	-	-	9	205	-	0,6
КСРВ-КП 211311M2/РН1 КСРВ-КП 211311M2/РН2	210	129,5	106,5	116	7	166	-	-	9	235	-	1,5
КСРВ-КП 221512M2/РН1 КСРВ-КП 221512M2/РН2	224,5	149,5	121	135	6,6	182	-	175	9	64	-	1,7
КСРВ-КП 221515M2/РН1 КСРВ-КП 221515M2/РН2	224,5	149,5	151	135	6,6	182	-	175	9	64	-	1,8
КСРВ-КП 261812M2/РН1 КСРВ-КП 261812M2/РН2	259,5	180	121	163,5	6,6	217	-	211	9	86	-	2
КСРВ-КП 302111M2/РН1 КСРВ-КП 302111M2/РН2	300	210	110
КСРВ-КП 302113M2/РН1 КСРВ-КП 302113M2/РН2	299	209	134	195	6,6	254	-	245	9	60	-	2,9
КСРВ-КП 332212M2/РН1 КСРВ-КП 332212M2/РН2	329,5	224	123	210	6,6	286	-	245	9	164	-	3,0
КСРВ-КП 332215M2/РН1 КСРВ-КП 332215M2/РН2	329,5	224	153	210	6,6	285	-	245	9	164	-	3,1
КСРВ-КП 362216M2/РН1 КСРВ-КП 362216M2/РН2	360	220	160,5	203	8,8	300	-	245	9	114	-	4,5
КСРВ-КП 363616M2/РН1 КСРВ-КП 363616M2/РН2	360	360	161,5	342	8,8	297	-	385	9	124	-	6,0
КСРВ-КП 423019M2/РН1 КСРВ-КП 423019M2/РН2	420	300	187,5	287,5	8,8	362	-	315	9	184	-	6,5
КСРВ-КП 723616M2/РН1 КСРВ-КП 723616M2/РН2	720	360	162	335	8,8	311	347	385	9	102	104	12,5
КСРВ-КП 723622M2/РН1 КСРВ-КП 723622M2/РН2	720	360	221	331	8,8	311	347	385	9	118	154	13,5
КСРВ-КП 723624M2/РН1 КСРВ-КП 723624M2/РН2	720	360	243	332	8,8	311	347	385	9	118	154	13,5

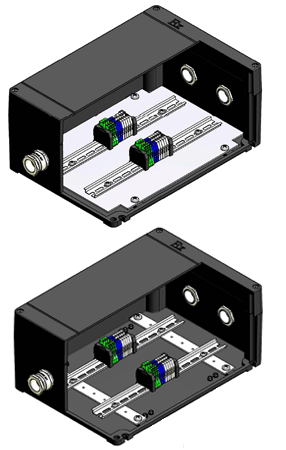

Возможность комплектации коробок КСРВ-КП...M2 монтажными панелями и монтажными планками

Маркировка корпуса	Монтажная панель	Монтажная планка RAIL
		Наименование детали	Кол-во на коробку, шт.
КСРВ-КП 100807М2/РН1 КСРВ-КП 100807М2/РН2	В10М2-К	-	-
КСРВ-КП 141210М2/РН1 КСРВ-КП 141210М2/РН2	-	-	-
КСРВ-КП 161609М2/РН1 КСРВ-КП 161609М2/РН2	-	-	-
КСРВ-КП 170807М2/РН1 КСРВ-КП 170807М2/РН2	В17М2-К	A0154-01	2
КСРВ-КП 221512М2/РН1 КСРВ-КП 221512М2/РН2	В22М2-К	A0154-02	2
КСРВ-КП 221515М2/РН1 КСРВ-КП 221515М2/РН2	В22М2-К	A0154-02	2
КСРВ-КП 261812М2/РН1 КСРВ-КП 261812М2/РН2	В26М2-К	A0154-03	2
КСРВ-КП 302113М2/РН1 КСРВ-КП 302113М2/РН2	В30М2-К	A0154-04	2
КСРВ-КП 332212М2/РН1 КСРВ-КП 332212М2/РН2	В33М2-К	A0154-05	2
КСРВ-КП 332215М2/РН1 КСРВ-КП 332215М2/РН2	В33М2-К	A0154-05	2
КСРВ-КП 362216М2/РН1 КСРВ-КП 362216М2/РН2	В36М2-К	A0154-06	2
КСРВ-КП 363616М2/РН1 КСРВ-КП 363616М2/РН2	В3636М2-К	A0154-07	2
КСРВ-КП 423019М2/РН1 КСРВ-КП 423019М2/РН2	В42М2-К	A0154-08	2
КСРВ-КП 723616М2/РН1 КСРВ-КП 723616М2/РН2	В72М2-К	A0154-08	2
КСРВ-КП 723622М2/РН1 КСРВ-КП 723622М2/РН2	В72М2-К	A0154-08	2
КСРВ-КП 723624М2/РН1 КСРВ-КП 723624М2/РН2	В72М2-К	A0154-08	2



КРЕПЛЕНИЕ ПРИ ПОМОЩИ МОНТАЖНЫХ ПЛАСТИН FIX

КСРВ-КП 100807М2, КСРВ-КП 141210М2, КСРВ-КП 161609М2



КСРВ-КП 170807М2, КСРВ-КП 211311М2



КСРВ-КП 221512М2, КСРВ-КП 221515М2, КСРВ-КП 261812М2, КСРВ-КП 302113М2, КСРВ-КП 332212М2, КСРВ-КП 332215М2,
КСРВ-КП 362216М2, КСРВ-КП 363616М2, КСРВ-КП 423019М2

КСРВ-КП 723616М2, КСРВ-КП 723622М2, КСРВ-КП 723624М2





Дополнительная линейка типоразмеров коробок КСРВ-КП

Маркировка корпуса	Длина "А"/"С", мм	Ширина "B"/"D", мм	Высота боковых сторон H, мм	Размеры крепления, мм		Диаметр крепежного отверстия, мм	Количество крепежных отверстий, шт
				X	Y
КСРВ-КП 090905/РН1 КСРВ-КП 090905/РН2	95	95	63	86	57	5,5	2
КСРВ-КП 100806/РН1 КСРВ-КП 100806/РН2	107	85	66	67	74	5,5	2
КСРВ-КП 110707М/РН1 КСРВ-КП 110707М/РН2	111	75	76	98	45	4,5	4
КСРВ-КП 130806/РН1 КСРВ-КП 130806/РН2	139	85	66	99	74	5,5	2
КСРВ-КП 160705М/РН1 КСРВ-КП 160705М/РН2	160	75	57	148	45	4,5	4
КСРВ-КП 160707М/РН1 КСРВ-КП 160707М/РН2	160	75	76	148	45	4,5	4
КСРВ-КП 180806/РН1 КСРВ-КП 180806/РН2	185	85	66	145	74	5,5	2
КСРВ-КП 121207/РН1 КСРВ-КП 121207/РН2	125	125	70	116	58	5,5	3
КСРВ-КП 151310/РН1 КСРВ-КП 151310/РН2	150	130	106	91	96	6	2
КСРВ-КП 221209М/РН1 КСРВ-КП 221209М/РН2	220	120	91	204	82	6	4
КСРВ-КП 221310/РН1 КСРВ-КП 221310/РН2	220	130	106	172	116	6	2
КСРВ-КП 261710/РН1 КСРВ-КП 261710/РН2	260	178	106	200	163	6	4
КСРВ-КП 252512М/РН1 КСРВ-КП 252512М/РН2	255	250	122	235	200	6,5	4
КСРВ-КП 342210/РН1 КСРВ-КП 342210/РН2	340	220	106	280	205	7	4
КСРВ-КП 342215/РН1 КСРВ-КП 342215/РН2	340	220	159	322	168	7	4
КСРВ-КП 343414/РН1 КСРВ-КП 343414/РН2	340	340	159	228,5	322,5	7	4
КСРВ-КП 683415/РН1 КСРВ-КП 683415/РН2	680	340	159	288,5 / 341	322,5	7	6

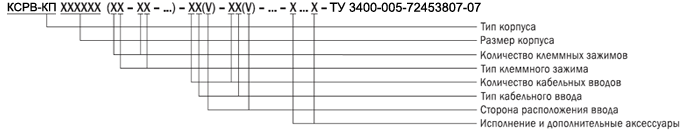

ФОРМИРОВАНИЕ МАРКИРОВКИ ДЛЯ ЗАКАЗА:



Рекомендуемое количество установленных клемм и кабельных вводов

Маркир. корпуса	Габаритные размеры	Количество клемм / сечение провода, мм						стор.	Максимально допустимое количество кабельных (трубных) вводов
	A/C x D/B x H	2,5	4	6	10	16	35	короб.	M16	M20	M25	M32	M40	M50	M63	M75
									(3/8")	(1/2")	(3/4")	(1")	(1 1/4")	(1 1/2")	(2")	(2 1/2")
КСРВ-КП 090905	95x95x63	6	5	-	-	-	-	a/с	1	1	1	-	-	-	-	-
								b/d	1	1	1	-	-	-	-	-
КСРВ-КП 100806	107x85x66	6	-	-	-	-	-	a/с	1	1	1	-	-	-	-	-
								b/d	1	1	1	-	-	-	-	-
КСРВ-КП 110707М	111x75x76	7	5	-	-	-	-	a/с	1	1	1	-	-	-	-	-
								b/d	1	-	-	-	-	-	-	-
КСРВ-КП 130806	139x85x66	8	-	-	-	-	-	a/с	2	2	1	-	-	-	-	-
								b/d	1	1	1	-	-	-	-	-
КСРВ-КП 160705М	160x75x57	12	-	-	-	-	-	a/с	1	1	-	-	-	-	-	-
								b/d	1	-	-	-	-	-	-	-
КСРВ-КП 160707М	160x75x76	15	12	-	-	-	-	a/с	1	1	1	-	-	-	-	-
								b/d	1	-	-	-	-	-	-	-
КСРВ-КП 180806	185x85x66	15	-	-	-	-	-	a/с	3	3	2	-	-	-	-	-
								b/d	1	1	1	-	-	-	-	-
КСРВ-КП 121207	125x125x70	12	9	-	-	-	-	a/с	2	2	2	-	-	-	-	-
								b/d	2	2	2	-	-	-	-	-
КСРВ-КП 151310	150x130x106	15	13	6	-	-	-	a/с	3	3	2	1	1	1	-	-
								b/d	4	3	2	1	1	1	-	-
КСРВ-КП 221209М	220x120x91	30	25	20	-	-	-	a/с	7	6	4	3	-	-	-	-
								b/d	2	1	1	1	-	-	-	-
КСРВ-КП 221310	220x130x106	25	21	16	-	-	-	a/с	7	5	4	2	2	2	-	-
								b/d	4	3	2	1	1	1	-	-
КСРВ-КП 261710	260x178x106	35	29	22	17	16	-	a/с	8	8	4	3	2	2	-	-
								b/d	6	6	3	2	2	2	-	-
КСРВ-КП 252512М	255x250x122	72	60	50	40	16	12	a/с	10	10	8	4	3	2
								b/d	8	8	5	3	2	2
КСРВ-КП 342210	340x220x106	94	80	58	48	39	-	a/с	12	9	6	4	3	3	-	-
								b/d	8	7	4	3	2	2	-	-
КСРВ-КП 342215	340x220x159	94	80	58	48	39	-	a/с	32	21	18	10	8	4	3	-
								b/d	16	9	9	5	3	2	1	-
КСРВ-КП 343414	340x340x159	141	120	-	-	-	-	a/с	28	18	15	8	6	3	2	-
								b/d	30	18	18	10	8	4	2	-
КСРВ-КП 683415	681x340x159	282	240	-	-	-	-	a/с	56	36	30	16	12	6	4	-
								b/d	30	18	18	10	8	4	4	-



Таблица кабельных вводов для коробок SA/P (для данного вида коробок не используются кабельные вводы
с конической резьбой: Rc ISO7/1, NPT ANSI/ASME B1.20.1*

Часто используемые кабельные вводы для коробок SA/P для небронированного /без оплетки кабеля* Тип ввода Резьба ISO 228, G или ISO 965 METRIC Габариты,мм Н или L Диаметр каблея,мм Для поверхности 7Дж из полиамида, 5Дж; температура окр. среды, °С -40... +80** UNI02 M12 30 4:6,5 UNI01 M16 35 6:10 UNI1 M20 42 8:14 UNI2 M25 47 13:18 UNI3 M32 52 18:25 UNI4 M40 64 22:32 UNI5 M50 65 30:38 UNI6 M63 65 34:44 из никелированной латуни, 7Дж; температура окр. среды, °С -60...+130 -60...+185 (с силиконовым уплотнителем) A2F20/EXE M20x1,5 (20A2F) - 6-12 A2F20/W14/EXE M20x1,5 (20A2F) - 6-14 A2F25/EXE M25x1,5 (25A2F) - 12-18 A2F25/W20/EXE M25x1,5 (25A2F) - 12-20 A2F32/EXE M32x1,5 (32A2F) - 17-25 A2F40/EXE M40x1,5 (40A2F) - 23-31 A2F50S/EXE M50x1,5 (50A2F) - 31-38 A2F50/EXE M50x1,5 (50A2F) - 38-44 A2F63S/EXE M63x1,5 (63A2F) - 42-49 A2F63/EXE M63x1,5 (63A2F) - 49-55 из никелированной латуни, температура окр. среды, °С -60... +110, 40 бар FL01I М16 40 4:6 FLS01I М16 59 6:12 FL1I М20 44 6:12 FLS1I М20 59 12:15 FL2I М25 44 12:17 FLS2I М25 67 14:20 FL3I М32 72 14:23 FLS3I М32 53 21:27 FL4I М40 56 21:29 FLS4I М40 74 29:33,5 FL5I М50 56 29:36 FLS5I М50 74 33:43,5 FL6I М63 56 33:46 FL7I М75 100 46:55 FLS7I М75 100 55:62 FL8I М90 100 62:72 FLS8I М90 100 70:78 FL10I 4” 105 76:84 FLS10I 4 ” 105 84:92 из полиамида, 5Дж; температура окр. среды, °С: -55... +70 P02 M12 15 4:7 P1 M20 24 5:13 P3 M32 36 12:21 P5 M50 55 22:35 P6 M63 68 27:48 *Возможно применение вводов другой серии, типа, размера и типа резьбы. **Возможно применение вводов другой серии, типа, размера и типа резьбы.

Часто используемые кабельные вводы для коробок SA/P для бронированного/с оплеткой кабеля и металлорукава с небронированным кабелем* Тип ввода Резьба ISO 228, G или ISO 965 METRIC Габариты,мм Н или L Внутренний диаметр кабеля, мм Внешний диаметр кабеля, мм или Размер/резьба металлорукава, мм Для поверхности 7Дж из никелированной латуни, 7Дж; температура окр. среды, °С -60...+130 -60...+185 (с силиконовым уплотнителем) E1FW20/EXE M20x1,5 - 6-12 10-20 E1FW25/EXE M25x1,5 - 12-18 17-27 E1FW32/EXE M32x1,5 - 17-25 24-32 E1FW40/EXE M40x1,5 - 23-31 29-41 E1FW50S/EXE M50x1,5 - 31-38 39-46 E1FW50/EXE M50x1,5 - 38-44 46-52 E1FW63S/EXE M63x1,5 - 42-49 52-61 E1FW63/EXE M63x1,5 - 49-55 59-65 из никелированной латуни для всех типов брони/оплетки кабеля(с одножильной проволочной броней, с оплеткой, с ленточной броней, с проволочной броней); температура окр. среды, °С -60... +110, 40 бар FAL01I М16 85 4:6 8:12 FALS01I М16 99 6:12 8:17 FAL1I М20 85 6:12 8:17 FALS1I М20 100 12:15 17:25 FAL2I М25 85 12:17 17:25 FALS2I М25 114 14:20 21:32 FAL3I М32 100 14:23 21:32 FALS3I М32 134 21:27 29:39 FAL4I М40 115 21:29 29:39 FALS4I М40 134 29:33,5 36:46 FAL5I М50 115 29:36 36:46 FALS5I М50 134 33:43,5 42:60 FAL6I М63 115 33:46 42:60 FAL7I М75 175 46:55 54:78 FALS7I М75 175 55:62 54:78 FAL8I М90 175 62:70 64:90 FALS8I М90 175 70:78 64:90 FAL10I 4” 185 76:84 88:104 FALS10I 4 ” 185 84:92 88:104 из оцинкованной стали для подключения гибкого шланга, металлорукава; температура окр. среды, °С -60... +110 FGF1CG 1/2” 70 6:12 1/2” ISO 228 G FGF2CG 3/4” 70 11:17 3/4” ISO 228 G FGF3CG 1” 85 17:23 1” ISO 228 G FGF4CG 1 1/4” 89 23:29 1 1/4” ISO 228 G FGF5CG 1 1/2” 96 29:36 1 1/2” ISO 228 G FGF6CG 2” 96 36:46 2” ISO 228 G FGF7CG 2 1/2” 108 44:60 2 1/2” ISO 228 G FGF8CG 3” 108 59:71 3” ISO 228 G из никелированной латуни для подключения гофрированного металлорукава; температура окр. среды, °С -60... +110 FGF1C+RSM1 1/2” - 6:12 16 FGF2C+RSM2 3/4” - 11:17 21 FGF3C+RSM3 1” - 17:23 27 FGF4C+RSM4 1 1/4” - 23:29 35 FGF5C+RSM5 1 1/2” - 29:36 40 FGF6C+RSM6 2” - 36:46 51 FGF7C+RSM7 2 1/2” - 44:60 63 FGF8C+RSM8 3” - 59:71 77
