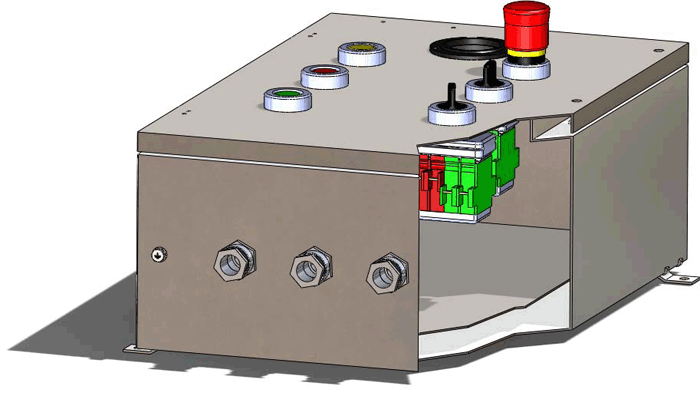

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ Рудничные нормальные коробки соединительные типа SA/SS/РН2 являются многофункциональными и могут быть использованы для решения целого ряда задач: клеммные коробки, коробки для силовых зажимов, корпуса для установки различного оборудования внутри, а также в качестве корпусов, шкафов управления для потенциально опасных зон и условий с агрессивной окружающей средой. Особо необходимо отметить возможность применения данных изделий фирмами-изготовителями комплексного оборудования. Коробки выполнены в виде прямоугольного корпуса с крышкой, изготовленных из 2-миллиметровой листовой нержавеющей стали (монель) марки AISI 316L 03Х17Н14М3 по ГОСТ 5632, состав C 0.035%, Cr 16.0-18.0%, Ni 10.0-15.0 Mo 2.0-3.0% P 0.04% S 0.03% Mn 2% Si 0,75% (часто применяется на химических предприятиях и в морском оборудовании, так как наряду с высокой прочностью он обладает отличной стойкостью к высоким температурам и коррозии). Благодаря специальному уплотнителю, защищенному от воздействия окружающей среды, корпус имеет превосходные показатели степени защиты от внешних воздействий IP66, что подтверждено результатами испытаний. Установочные отверстия, находящиеся в пределах периметра коробки, расположены таким образом, что они не связаны ни с системой уплотнения, ни с крепежными болтами крышки. Все крепежные болты выполнены из нержавеющей стали, что гарантирует высокую надежность крепления. Внешний и внутренний зажим заземления изготовлены из нержавеющей стали, которые в свою очередь могут быть связаны с монтажной рейкой для клеммников, монтажной пластиной или с шиной заземления. Вследствие того, что нержавеющая сталь является превосходным проводником, заземление для кабельных сальников обеспечивается через контакт со стенкой корпуса без необходимости применения дополнительных мер по обеспечению непрерывности цепи заземления Область применения – шахты и рудники, неопасные по газу или пыли, согласно маркировке, ГОСТ 24754-81, ГОСТ 14254-96, и другим нормативным документам, регламентирующим применение рудничного нормального оборудования на опасных производственных объектах, поднадзорных Ростехнадзору РФ, и национальным техническим надзорам стран СНГ. |  |
 |
ПРЕИМУЩЕСТВА |
| Система автоматизированного проектирования «ГорэлтЕх» (САПР «ГорэлтЕх») для создания чертежей клеммных коробок...>> | ||
| Расчёт мощности обогревателя для электрообогреваемого шкафа...>> |
| СЕРТИФИКАЦИЯ | |
| Исполнение: | РН2 |
| Защита: | IP66 |
| Сертификаты соответствия и разрешения: | РОСС RU.ГБ05.B04321 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 ТУ 3400-005-72453807-07 НСОПБ.RU.ПР 014.Н.00035 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00487 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Температура окружающей среды, °С: | -20...+85 |
| Максимальное напряжение, В: | 1140 |
| Максимальная сила тока, А: | 800 |
| Материал: | Нержавеющая сталь марки AISI 316L (“монель” марки 03Х17Н14М3 по ГОСТ 5632), уcтойчивая к щелочи и каплям соляной и серной кислоты. |
| Уплотнение: | Неопрен (в пазе крышки) |
| Заземление: | 2 зажима заземления (внутренний и внешний) из нержавеющей стали, фрикционно безопасная |
| Крепление крышки: | Съемная крышка с 4, либо с 6 невыпадающими болтами из нержавеющей стали с шестигранной головкой под ключ |
| Рабочее положение в пространстве: | любое |
| Монтаж внутри корпуса: | 2 или 4 стойки для крепления монтажной панели |
| Размещение кабельных вводов: | По спецификации заказчика. Отверстия для кабельных вводов могут быть выполнены как на боковых сторонах коробки, так и в сменных пластинах для установки кабельных вводов (обычно требуется только в английских проектах) |
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ4, УХЛ5, Т1, Т2, Т3, Т5, ХЛ5, OM1, OM2, OM3, OM4, В5) |
Химостойкое исполнение: | по требованию Х1, Х2, Х3 |
| ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ | |
| – Взрывозащищенное исполнение | – Устройство объединения экранов кабелей |
| – Невзрывозащищенное исполнение | – Сменные пластины для кабельных вводов |
| – Фиксация крышки на петлях | – Шильд с надписью заказчика |
| – Дренажное устройство для слива конденсата | – Монтажная панель из нержавеющей стали |
| – Вентиляционное устройство для удаления влаги | – Смотровое окно по размеру заказчика |
| – Сейсмостойкое исполнение | – Шильды со световозвращающим покрытием |
| – Совокупность средств для снижения электромагнитных помех | – Замок на крышке коробки |
| – Болт с пломбировкой | |
| – Вентиляционное устройство для удаления избыточного давления | – Внутренняя теплоизоляция |
| – Приемка заказчика | – Обогрев для автоматики |
| – Специальное вводное устройство FRAME-A2CORD для греющих кабелей | – Предел огнестойкости - E30 для исполнения /FIRE (ГОСТ Р 53316-2009 "КАБЕЛЬНЫЕ ЛИНИИ.СОХРАНЕНИЕ РАБОТОСПОСОБНОСТИ В УСЛОВИЯХ ПОЖАРА") |
 |  |

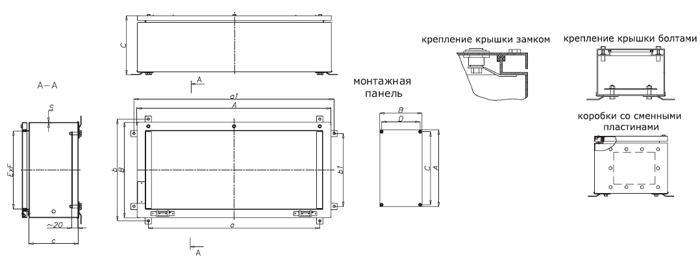

КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ
Тип коробки | Размеры, мм | Масса, кг | Тип монтажной панели | Размеры, мм | |||||||||||||
внешние | внутренние | монтажные | |||||||||||||||
A | B | C | a1 | b1 | a | b | c | E | F | S(std) | A | B | C | D | |||
SA/SS111108/РН2 | 110 | 110 | 85 | 38 | 130 | - | - | 60 | 67 | 67 | 15/10 | 1,30 | B11 - 357 | 50 | 50 | 38 | 38 |
SA/SS171108/РН2 | 170 | 110 | 85 | 190 | 38 | - | - | 60 | 127 | 67 | 15/10 | 2,00 | B17 - 357 | 110 | 50 | 98 | 38 |
SA/SS141410/РН2 | 147 | 147 | 100 | 167 | 75 | - | - | 78 | 92 | 92 | 15/10 | 2,10 | B14 - 357 | 87 | 87 | 75 | 75 |
SA/SS301410/РН2 | 305 | 147 | 100 | 325 | 75 | 233 | 75 | 78 | 91 | 249 | 20/10 | 5,00 | B301 – 357 | 245 | 87 | 75 | 233 |
SA/SS302310/РН2 | 305 | 230 | 100 | 325 | 158 | 233 | 250 | 78 | 174 | 249 | 20/10 | 6,20 | B302 - 357 | 245 | 170 | 158 | 233 |
SA/SS302318/РН2 | 305 | 230 | 190 | 325 | 158 | 233 | 250 | 158 | 174 | 249 | 20/10 | 6,80 | B302 - 357 | 245 | 170 | 158 | 233 |
SA/SS302318/F/РН2 | 305 | 230 | 190 | 235 | 158 | 233 | 250 | 158 | 174 | 249 | 20/10 | 6,80 | B302-357 | 245 | 170 | 158 | 233 |
SA/SS402618/РН2 | 400 | 260 | 190 | 420 | 188 | 328 | 280 | 158 | 108 | 348 | 20/10 | 8,10 | B401 - 357 | 340 | 200 | 328 | 188 |
SA/SS404020/РН2 | 400 | 400 | 210 | 420 | 328 | 328 | 420 | 178 | 344 | 344 | 20/10 | - | B40 - 357 | 340 | 340 | 328 | 328 |
SA/SS404020/F/РН2 | 400 | 400 | 210 | 420 | 328 | 328 | 420 | 178 | 344 | 344 | 20/10 | - | B40 - 357 | 340 | 340 | 328 | 328 |
SA/SS404020/C/РН2 | 400 | 400 | 210 | 420 | 328 | 328 | 420 | 178 | 344 | 344 | 20/10 | - | B40 - 357 | 340 | 340 | 328 | 328 |
SA/SS404020/CF/РН2 | 400 | 400 | 210 | 420 | 328 | 328 | 420 | 178 | 344 | 344 | 20/10 | - | B40 - 357 | 340 | 340 | 328 | 328 |
SA/SS404040/РН2 | 400 | 400 | 410 | 420 | 328 | 328 | 420 | 178 | 344 | 344 | 20/10 | - | B40 - 357 | 340 | 340 | 328 | 328 |
SA/SS473018/РН2 | 470 | 305 | 180 | 490 | 233 | 398 | 325 | 158 | 249 | 414 | 20/10 | 11,00 | B43 - 357 | 410 | 245 | 397 | 233 |
SA/SS473018/F/РН2 | 470 | 305 | 180 | 490 | 233 | 398 | 325 | 158 | 249 | 414 | 20/10 | 11,00 | B43 - 357 | 410 | 245 | 397 | 233 |
SA/SS623018/РН2 | 620 | 305 | 180 | 640 | 233 | 548 | 325 | 158 | 249 | 564 | 20/10 | 13,50 | B63 - 357 | 560 | 245 | 548 | 233 |
SA/SS623018/F/РН2 | 620 | 305 | 180 | 640 | 233 | 548 | 325 | 158 | 249 | 564 | 20/10 | 13,50 | B63 - 357 | 560 | 245 | 548 | 233 |
SA/SS261210/РН2 | 260 | 120 | 110 | 280 | 48 | - | - | 78 | 80 | 220 | 20/10 | 2,00 | B26 - 357 | 200 | 60 | 188 | 48 |
SA/SS261610/РН2 | 260 | 160 | 110 | 280 | 88 | 188 | 180 | 78 | 108 | 208 | 20/10 | 3,00 | B261 - 357 | 200 | 100 | 188 | 88 |
SA/SS361614/РН2 | 360 | 160 | 150 | 380 | 88 | 288 | 180 | 118 | 108 | 308 | 20/10 | 4,50 | B36 - 357 | 300 | 100 | 288 | 88 |
SA/SS362614/РН2 | 360 | 260 | 150 | 388 | 188 | 288 | 280 | 118 | 208 | 308 | 20/10 | 6,40 | B361 - 357 | 300 | 200 | 288 | 188 |
SA/SS403618/РН2 | 400 | 360 | 190 | 420 | 288 | 328 | 380 | 158 | 308 | 348 | 20/10 | 9,50 | B402 - 357 | 340 | 300 | 328 | 288 |
SA/SS601614/РН2 | 600 | 160 | 150 | 620 | 88 | 528 | 180 | 118 | 108 | 548 | 20/10 | 7,20 | B60 - 357 | 540 | 100 | 528 | 88 |
SA/SS1007030/РН2 | 1000 | 700 | 310 | 1020 | 928 | 628 | 720 | 278 | 648 | 948 | 20/10 | - | B100 -357 | 940 | 640 | 928 | 628 |
SA/SS161610/РН2 | 160 | 160 | 100 | 180 | 88 | - | - | 78 | 108 | 108 | 20/10 | 2,00 | B16 - 357 | 100 | 100 | 88 | 88 |
SA/SS202020/РН2 | 200 | 200 | 210 | 220 | 128 | 128 | 220 | 178 | 148 | 148 | 20/10 | - | B262 - 357 | 140 | 140 | 128 | 128 |
SA/SS262614/РН2 | 260 | 260 | 150 | 280 | 188 | 188 | 280 | 188 | 208 | 208 | 20/10 | 4,90 | B262 - 357 | 200 | 200 | 188 | 188 |
SA/SS303020/РН2 | 300 | 300 | 210 | 320 | 228 | 228 | 320 | 178 | 248 | 248 | 20/10 | - | B30 - 357 | 240 | 240 | 228 | 228 |
SA/SS303030/РН2 | 300 | 300 | 310 | 320 | 228 | 228 | 320 | 278 | 248 | 248 | 20/10 | - | B30 - 357 | 240 | 240 | 228 | 228 |
SA/SS505020/РН2 | 500 | 500 | 210 | 520 | 428 | 428 | 520 | 178 | 448 | 448 | 20/10 | - | B50 - 357 | 440 | 440 | 428 | 428 |
SA/SS505030/РН2 | 500 | 500 | 310 | 520 | 428 | 428 | 520 | 278 | 448 | 448 | 20/10 | - | B50 - 357 | 440 | 440 | 428 | 428 |
SA/SS505040/РН2 | 500 | 500 | 410 | 520 | 428 | 428 | 520 | 378 | 448 | 448 | 20/10 | - | B50 - 357 | 440 | 440 | 428 | 428 |
SA/SS602618/РН2 | 600 | 260 | 190 | 620 | 188 | 528 | 280 | 158 | 208 | 548 | 20/10 | 10,50 | B601 - 357 | 540 | 200 | 528 | 188 |
SA/SS606020/РН2 | 600 | 600 | 210 | 620 | 528 | 582 | 620 | 178 | 548 | 548 | 20/10 | - | B603 - 357 | 540 | 540 | 528 | 528 |
SA/SS606020/F/РН2 | 600 | 600 | 210 | 620 | 528 | 528 | 620 | 178 | 548 | 548 | 20/10 | - | B603 - 357 | 540 | 540 | 528 | 528 |
SA/SS606030/РН2 | 600 | 600 | 310 | 620 | 528 | 582 | 620 | 278 | 548 | 548 | 20/10 | - | B603 - 357 | 540 | 540 | 528 | 528 |
SA/SS606040/РН2 | 600 | 600 | 410 | 620 | 528 | 582 | 620 | 378 | 548 | 548 | 20/10 | - | B603 - 357 | 540 | 540 | 528 | 528 |
SA/SS10010030/РН2 | 1000 | 1000 | 310 | 1020 | 328 | 1020 | 928 | 278 | 948 | 948 | 20/10 | - | B102 - 357 | 940 | 940 | 928 | 928 |
При необходимости корпуса большого размера возможно изготовление модуля из нескольких корпусов
*Уточнять непрописанные размеры при заказе.
| SA/SS-……/РН2 | коробки из нерж. стали с креплением крышки болтами |
| SA/SS-……/F/РН2 | коробки из нерж. стали со сменными пластинами для установки кабельных вводов |
| SA/SS-……/C/РН2 | коробки из нерж. стали с креплением крышки замком |
| SA/SS-……/CF/РН2 | коробки из нерж. стали со сменными пластинами для установки кабельных вводов и с креплением крышки замком |
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Типоразмер | SA/SS111108 | SA/SS171108 | SA/SS141410 | SA/SS301410 | SA/SS302310 | SA/SS302318 | SA/SS473018 | SA/SS623018 | |||||||||
| М (для резьбы RC, R ISO 7/1) | М (для резьбы ISO 965 Metric) | A | B | A | B | A | B | A | B | A | B | A | B | A | B | A | B |
| 1 (1/2”) | 1I(M20x1,5) | 1 | 1 | 3 | 1 | 3 | 3 | 7 | 3 | 7 | 5 | 21 | 15 | 33 | 21 | 45 | 21 |
| 2 (3/4”) | 2I(M25x1,5) | 1 | 1 | 3 | 1 | 2 | 2 | 5 | 3 | 6 | 4 | 18 | 15 | 30 | 18 | 39 | 18 |
| 3 (1”) | 3I(M32x1,5) | 1 | 1 | 2 | 1 | 2 | 2 | 4 | 1 | 5 | 4 | 10 | 8 | 18 | 11 | 24 | 11 |
| 4 (1 1/4”) | 4I(M40x1,5) | 1 | 1 | 2 | 1 | - | 1 | 3 | 1 | 3 | 3 | 8 | 6 | 12 | 8 | 17 | 8 |
| 5 (1 1/2”) | 5I(M50x1,5) | - | - | - | - | 1 | 1 | - | - | - | - | 7 | 5 | 11 | 7 | 15 | 7 |
| 6 (2”) | 6I(M63x1,5) | - | - | - | - | - | - | - | - | - | - | 4 | 3 | 6 | 4 | 8 | 4 |
| 7 (2 1/2”) | 7I(M75x1,5) | - | - | - | - | - | - | - | - | - | - | 3 | 2 | 4 | 3 | 6 | 3 |
| 8 (3”) | 8I(M90x1,5) | - | - | - | - | - | - | - | - | - | - | 2 | 1 | 3 | 2 | 4 | 2 |
*Для данного типа коробок можно использовать кабельные вводы из никелированной латуни (код для заказа B вместо кода S) или из нержавеющей стали других марок (AISI 316 или AISI 304). Возможно применение вводов другой серии.
|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
*Для данного типа коробок можно использовать кабельные вводы из никелированной латуни (код для заказа B вместо кода S) или из нержавеющей стали других марок (AISI 316 или AISI 304).
**Возможно применение вводов другой серии, типа, размера и типа резьбы.
