НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Рудничные нормальные коробки типа КСРВ-С/РН2 относятся к стационарным устройствам и предназначены для размещения клеммных зажимов и других элементов управления, контроля, сигнализации и других электротехнических компонентов, в случае необходимости монтажа их во опасных зонах и условиях с агрессивной окружающей средой.

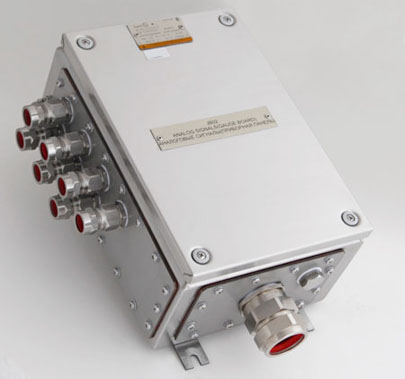

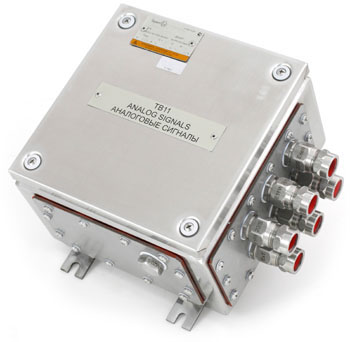

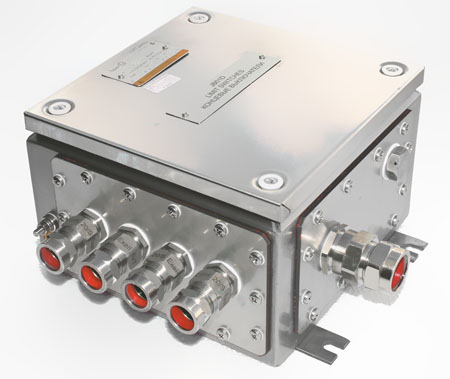

Рудничные нормальные коробки типа КСРВ-С/РН2 выполнены в виде прямоугольного корпуса с крышкой, изготовленных из 1,2-миллиметровой листовой нержавеющей стали марки AISI 304 (марки 08Х18Н10 по ГОСТ). Внутри корпуса расположены клеммные колодки. На боковых поверхностях корпуса размещены кабельные вводы.

Рудничные нормальные коробки типа КСРВ-С/РН2 являются многофункциональными и могут быть использованы для решения целого ряда задач: клеммные коробки, коробки для силовых зажимов, корпуса для установки различного оборудования внутри, а также в качестве корпусов, шкафов управления для потенциально опасных зон и условий с агрессивной окружающей средой. Особо необходимо отметить возможность применения данных изделий фирмами-изготовителями комплексного оборудования.

Благодаря специальному уплотнителю, защищенному от воздействия окружающей среды, корпус имеет превосходные показатели степени защиты от внешних воздействий IP66, что подтверждено результатами испытаний. Все крепежные болты крышки выполнены из нержавеющей стали и оснащены специальными уплотнителями, что гарантирует защиту от внешних воздействий IP66.

Область применения – шахты и рудники, неопасные по газу или пыли, согласно маркировке, ГОСТ 24754-81, ГОСТ 14254-96, и другим нормативным документам, регламентирующим применение рудничного нормального оборудования на опасных производственных объектах, поднадзорных Ростехнадзору РФ, и национальным техническим надзорам стран СНГ.

МАРКИРОВКА
Маркировка, наносимая на коробки, включает следующие данные:
– товарный знак предприятия-изготовителя;
– тип изделия;
– заводской номер и год выпуска;
– предупредительную надпись - “Открывать, отключив от сети”;
– Допустимую температуру окружающей среды.
И другие данные, которые изготовитель должен отразить в маркировке, если это требуется технической документацией.

ПРЕИМУЩЕСТВА
– съемная крышка
– различные комбинации кабельных вводов
– внешние кронштейны для удобного монтажа
– возможность устанавливать на крышку замок
– наличие внешнего и внутреннего зажимов заземления
– сертификация ТР ТС, разрешения Ростехнадзора РФ, ГОСТ К
– увеличенная площадь боковых поверхностей для установки кабельных вводов
– возможность использования сменных пластин при установке кабельных вводов

ИСПОЛНЕНИЕ И АКСЕССУАРЫ
– Замок на крышку
– Взрывозащищенное исполнение
– Шина нейтрали N
– Приемка заказчика
– Болт с пломбировкой
– Заземление крышки корпуса
– Термообогрев для автоматики
– Шильд с надписью заказчика
– Искробезопасное исполнение
– Внутренняя шина заземления PE
– Сменные пластины для кабельных вводов
– Монтажная панель из нержавеющей стали
– Шильды со световозвращающим покрытием
– Дренажное устройство для слива конденсата
– Вентиляционное устройство для удаления влаги
– Маркировка клеммных зажимов по схеме заказчика
– Совокупность средств для снижения электромагнитных помех
– Специальное вводное устройство DESTU для пары греющих кабелей
– Наличие перемычек между клеммными зажимами по схеме заказчика
– Предел огнестойкости - E30 для исполнения /FIRE (ГОСТ Р 53316-2009 "КАБЕЛЬНЫЕ ЛИНИИ.СОХРАНЕНИЕ РАБОТОСПОСОБНОСТИ В УСЛОВИЯХ ПОЖАРА")

Часто используемые кабельные вводы для коробок SA/SS для небронированного /без оплетки кабеля** ТИП ВВОДА из нержавеющей стали AISI 316L температура окр. среды, °С -60... +110, 40 бар FL01IS ML01IS М16 40 4:6 FLS01IS MLS01IS М16 59 6:12 FL1IS ML1IS М20 44 6:12 FLS1IS MLS1IS М20 59 12:15 FL2IS ML2IS М25 44 12:17 FLS2IS MLS2IS М25 67 14:20 FL3IS ML3IB М32 72 14:23 FLS3IS MLS3IB М32 53 21:27 FL4IS ML4IB М40 56 21:29 FLS4IS MLS4IB М40 74 29:33,5 FL5IS ML5IB М50 56 29:36 FLS5IS MLS5IB М50 74 33:43,5 FL6IS ML6IB М63 56 33:46 FL7IS ML7IB М75 100 46:55 FLS7IS MLS7IB М75 100 55:62 FL8IS ML8IB М90 100 62:72 FLS8IS MLS8IB М90 100 70:78 FL10CS ML10CB 4 ” 105 76:84 FLS10CS LS10CB 4 ” 105 84:92 из полиамида, 5Дж; температура окр. среды, °С -40... +80 UNI02 - M12 30 4:6,5 UNI01 - M16 35 6:10 UNI1 - M20 42 8:14 UNI2 - M25 47 13:18 UNI3 - M32 52 18:25 UNI4 - M40 64 22:32 UNI5 - M50 65 30:38 UNI6 - M63 65 34:44 из полиамида, 5Дж; температура окр. среды, °С -55... +70 P02 - M12 15 4:7 P1 - M20 24 5:13 P3 - M32 36 12:21 P5 - M50 55 22:35 P6 - M63 68 27:48

Часто используемые кабельные вводы для коробок SA/SS для бронированного/с оплеткой кабеля и металлорукава с небронированным кабелем** ТИП ВВОДА РЕЗЬБА ISO 228, G ГАБАРИТЫ, ММ Н ИЛИ L ВНУТРЕННИЙ ДИАМЕТР КАБЕЛЯ, ММ ВНЕШНИЙ ДИАМЕТР КАБЕЛЯ ИЛИ РАЗМЕР/РЕЗЬ- БА МЕТАЛЛО- РУКОВА, ММ 7Дж ДЛЯ ПОВЕРХНОСТИ РУДНИЧНЫЙ 20Дж из нержавеющей стали AISI 316L для всех типов брони/оплетки кабеля(с одножильной проволочной броней, с оплеткой, с ленточной броней, с проволочной броней); температура окр. среды, °С -60... +110, 40 бар FAL01IS MAL01IS М16 85 4:6 8:12 FALS01IS MALS01IS М16 99 6:12 8:17 FAL1IS MAL1IS М20 85 6:12 8:17 FALS1IS MALS1IS М20 100 12:15 17:25 FAL2IS MAL2IS М25 85 12:17 17:25 FALS2IS MALS2IS М25 114 14:20 21:32 FAL3IS MAL3IB М32 100 14:23 21:32 FALS3IS MALS3IB М32 134 21:27 29:39 FAL4IS MAL4IB М40 115 21:29 29:39 FALS4IS MALS4IB М40 134 29:33,5 36:46 FAL5IS MAL5IB М50 115 29:36 36:46 FALS5IS MALS5IB М50 134 33:43,5 42:60 FAL6IS MAL6IB М63 115 33:46 42:60 FAL7IS MAL7IB М75 175 46:55 54:78 FALS7IS MALS7IB М75 175 55:62 54:78 FAL8IS MAL8IB М90 175 62:72 64:90 FALS8IS MALS8IB М90 175 70:78 64:90 FAL10CS MAL10CB 4” 185 76:84 88:104 FALS10CS MALS10CB 4” 185 84:92 88:104 из нержавеющей стали AISI 316L для подключения трубы и взрывозащищенного металлорукава; температура окр. среды, °С -60... +110 FGF1CS - 1/2” 70 6:12 1/2” ISO 228G FGF2CS - 3/4” 70 11:17 3/4” ISO 228G FGF3CS - 1” 85 17:23 1” ISO 228G FGF4CS - 1 1/4” 89 23:29 1 1/4” ISO 228G FGF5CS - 1 1/2” 96 29:36 1 1/2” ISO 228G FGF6CS - 2” 96 36:46 2” ISO 228G FGF7CS - 2 1/2” 108 44:60 2 1/2” ISO 228G FGF8CS - 3” 108 59:71 3” ISO 228G из нержавеющей стали AISI 316L для подключения гофрированного металлорукава; температура окр. среды, °С -60... +110 FGF1CS+RSM1 - 1/2” - 6:12 16 FGF2CS+RSM2 - 3/4” - 11:17 21 FGF3CS+RSM3 - 1” - 17:23 27 FGF4CS+RSM4 - 1 1/4” - 23:29 35 FGF5CS+RSM5 - 1 1/2” - 29:36 40 FGF6CS+RSM6 - 2” - 36:46 51 FGF7CS+RSM7 - 2 1/2” - 44:60 63 FGF8CS+RSM8 - 3” - 59:71 77

^*Для данного типа коробок можно использовать кабельные вводы из никелированной латуни (код для заказа B вместо кода S) или из нержавеющей стали других марок (AISI 316 или AISI 304).

^**Возможно применение вводов другой серии, типа, размера и типа резьбы.
