НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

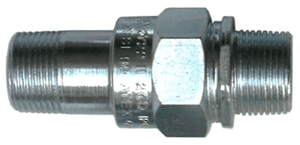

Рудничные взрывозащищенные фитинговые соединения cерии BMM / RMM используются в трубных системах электропроводки в местах, где существует опасность взрыва. Рудничные взрывозащищенные фитинговые соединения cерии BMM / RMM обеспечивают независимое вращение и позволяют состыковывать трубы, коробки и другие элементы трубных систем электропроводки.

BMM и RMM - фитинговое соединение из 3-х частей (внешняя/внешняя резьба).

АКСЕССУАРЫ Контргайка DL (только для цилиндрической резьбы) Уплотнительное кольцо GRN для обеспечения защиты IP 66 на резьбе (только цилиндрическая резьба) Внутреннее уплотнительное кольцо G для обеспечения защиты IP 66 или уплотнительное кольцо О



ОБЛАСТЬ ПРИМЕНЕНИЯ
– горнодобывающая промышленность – канализация – водоснабжение – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ)	– целлюлозно-бумажная промышленность – пищевая промышленность – среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – утилизация отходов – морской и речной транспорт

СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ Р МЭК 60079-0-2011, ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ 30852.1-2002 (МЭК 60079-1:1998), ГОСТ 30852.20-2002, ТР ТС 012/2011
ГОСТ 14254-96 (МЭК 529-89), Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ

СЕРТИФИКАЦИЯ
Маркировка взрывозащиты:	Ex d I Mb U Ex d IIВ Gb U (для BMM) Ex d IIC Gb U (для RMM)
Защита:	IP66
Сертификаты соответствия и разрешения:	TC RU C - RU.ГБ05.B.01023 ГОСТ ISO 9001-2011 (ISO 9001:2008) Морской регистр (по запросу) Ростехнадзор РФ Разрешение № РРС 00-044017 ТУ 3400-007-72453807-07



ТЕХНИЧЕСКИЕ ДАННЫЕ
Температура окружающей среды, °С:	-40...+150 (для рудничного исполнения) -60...+150 (для взрывоопасных сред, кроме подземных выработок и шахт)
Резьба:	Стандартная трубная R, Rc ISO 7/1 По запросу:   NPT ANSI ASME B1.20.1 код N, Трубная G ISO 228/1 код С ISO 965 Metric код I BET BS31 код T N.P.S.M. код NC PG DIN 40430 код P
Материал:	Оцинкованная сталь G По запросу:   Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный искробезопасный A Никелированная латунь OT58 B Нержавеющая сталь марки AISI 316L (“монель” марки 03Х17Н14М3 по ГОСТ 5632) S
Климатическое исполнение:	УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5)
Химостойкое исполнение:	По требованию Х1, Х2, Х3

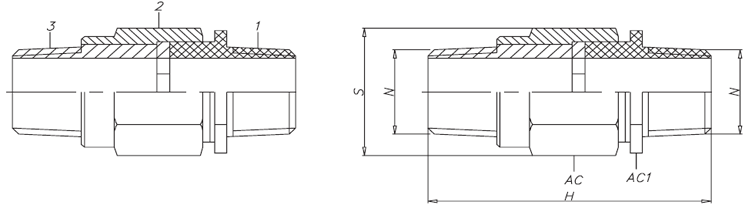

КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ

1 - корпус с внешней резьбой
2 - гайка
3 - кольцо с внешней резьбой

ТИП BMM/RMM	BMM/RMM
	ТИПОРАЗМЕР N	H, ММ	S, ММ	AC, ММ	AC1, ММ	МАССА, КГ.
1	1 (1/2")	86/97	35	30	27	0,175/0,220
2	2 (3/4")	86/97	40	35	32	0,230/0,290
3	3 (1")	99110	48	42	40	0,350/0,425
4	4 (1 1/4")	115/125	60/70	55/60	59	0,910/1,200
5	5 (1 1/2")	115/125	75	70	67	1,220/1,500
6	6 (2")	115/125	90	84	77	1,620/1,900
7	7 (2 1/2")	126/142	117	108	99	2,900/4,000
8	8 (3")	126/142	132	121	108	3,335/4,000
9	10(4")	150	152	145	135	5,160

ФОРМИРОВАНИЕ МАРКИРОВКИ

Пример заказа:

Фитинг типа В...:	BMF-3 ТУ 3400-007-72453807-07 (1", ISO 7/1Rc, внешняя / внутренняя резьба, оцинкованная сталь) BFF-2В ТУ 3400-007-72453807-07 (3/4", ISO 7/1Rc, внутренняя / внутренняя резьба, никелированная латунь)
Фитинг типа R...:	RMF-1 ТУ 3400-007-72453807-07 (1/2", ISO 7/1Rc, внешняя / внутренняя резьба, оцинкованная сталь) RMM-3CS ТУ 3400-007-72453807-07 (1", ISO 228G, внешняя / внешняя резьба, нержавеющая сталь)
