НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Рудничные взрывозащищенные фитинговые соединения cерии BFF / RFF используются в трубных системах электропроводки в местах, где существует опасность взрыва. Рудничные взрывозащищенные фитинговые соединения cерии BFF / RFF обеспечивают независимое вращение и позволяют состыковывать трубы, коробки и другие элементы трубных систем электропроводки.
BFF и RFF - фитинговые соединения из 3-х частей (внутренняя/внутренняя резьба).
| АКСЕССУАРЫ Контргайка DL (только для цилиндрической резьбы) Уплотнительное кольцо GRN для обеспечения защиты IP 66 на резьбе (только цилиндрическая резьба) Внутреннее уплотнительное кольцо G для обеспечения защиты IP 66 или уплотнительное кольцо О |
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – горнодобывающая промышленность – канализация – водоснабжение – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) | – целлюлозно-бумажная промышленность – пищевая промышленность – среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – утилизация отходов – морской и речной транспорт |
СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ Р МЭК 60079-0-2011, ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ 30852.1-2002 (МЭК 60079-1:1998), ГОСТ 30852.20-2002, ТР ТС 012/2011
ГОСТ 14254-96 (МЭК 529-89), Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ
| СЕРТИФИКАЦИЯ | |
 Маркировка взрывозащиты: |  Ex d I Mb U Ex d IIВ Gb U (для BFF) Ex d IIC Gb U (для RFF) |
| Защита: | IP66 |
| Сертификаты соответствия и разрешения: | TC RU C - RU.ГБ05.B.01023 ГОСТ ISO 9001-2011 (ISO 9001:2008) Морской регистр (по запросу) Ростехнадзор РФ Разрешение № РРС 00-044017 ТУ 3400-007-72453807-07 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |||
| Температура окружающей среды, °С: | -40...+150 (для рудничного исполнения) -60...+150 (для взрывоопасных сред, кроме подземных выработок и шахт) | ||
Резьба: | Стандартная трубная R, Rc ISO 7/1
| ||
Материал: | Оцинкованная сталь G
| ||
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) | ||
| Химостойкое исполнение: | По требованию Х1, Х2, Х3 | ||

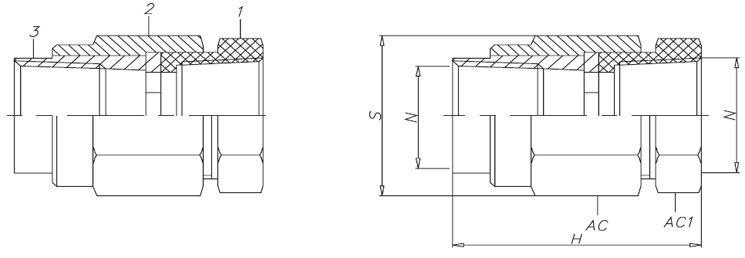

КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ
1 - корпус с внешней резьбой
2 - гайка
3 - кольцо с внутренней резьбой
ТИП BFF/RFF | BFF/RFF | |||||
ТИПОРАЗМЕР N | H, ММ | S, ММ | AC, ММ | AC1, ММ | МАССА, КГ. | |
| 1 | 1 (1/2") | 46/58 | 35 | 30 | 27 | 0,125/0,170 |
| 2 | 2 (3/4") | 46/58 | 40 | 35 | 32 | 0,150/0,200 |
| 3 | 3 (1") | 56/68 | 48 | 42 | 40 | 0,235/0,315 |
| 4 | 4 (1 1/4") | 63 | 60/70 | 55/60 | 59 | 0,640/0,820 |
| 5 | 5 (1 1/2") | 66 | 75 | 70 | 67 | 0,960/1,020 |
| 6 | 6 (2") | 66 | 90 | 84 | 77 | 1,220/1,390 |
| 7 | 7 (2 1/2") | 71 | 117 | 108/100 | 99 | 2,240/2,520 |
| 8 | 8 (3") | 71 | 132 | 121/109 | 108 | 2,600/2,900 |
| 9 | 10(4") | 86 | 152 | 145/135 | 135 | 3,700 |
ФОРМИРОВАНИЕ МАРКИРОВКИ
