НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Рудничные взрывозащищенные переходники серии ADL применяются для изменения диаметра и/или изменения типа резьбы вводных отверстий.
АКСЕССУАРЫ
Контргайка (только цилиндрическая резьба) DL
Внешнее уплотнительное кольцо для обеспечения защиты IP 66/67 на резьбе (только цилиндрическая резьба) GRN
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – горнодобывающая промышленность – канализация – водоснабжение – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) | – целлюлозно-бумажная промышленность – пищевая промышленность – среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – утилизация отходов – морской и речной транспорт |
| СООТВЕТСТВИЕ СТАНДАРТАМ |
ГОСТ Р МЭК 60079-0-2011, ГОСТ 14254-96 (МЭК 529-89), ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ 30852.1-2002 (МЭК 60079-1:1998), ГОСТ 30852.8-2002, ГОСТ 30852.10-2002, ГОСТ 30852.20-2002, ПБ 05-618-03, ПБ 03-553-03, Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ, ТР ТС 012/2011 |
| СЕРТИФИКАЦИЯ | |
 Маркировка взрывозащиты: |  Ex d IIC Gb U /  Ex e II Gb U /  Ex ia IIC Ga U Ex d I Mb U /  Ex e I Mс U /  Ex ia I Ma U |
| Защита: | IP66/67 |
| Сертификаты соответствия и разрешения: | TC RU C-RU.ГБ05.В.01023 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 Морской регистр (по запросу) ТУ 3400-007-72453807-07 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Температура окружающей среды, °С: | -40...+150 (для руднного исполнения) -60 ... +150/+185 Символ обозначения измененных характеристик оборудования в связи с его совершенствованием: применением инновационных технологий, новых технических решений, использованием новейших электрических компонентов (для взрывоопасных сред, кроме подземных выработок и шахт) |
Резьба: | |
Коническая: | Стандартная трубная R / Rc ISO 7/1 NPT ANSI ASME B1.20.1 код N |
Цилиндрическая: | Трубная G ISO 228/1 код С ISO 965 Metric код I |
| Рабочее положение в пространстве: | любое |
| Материал: | Никелированная латунь, устойчивая к парам сероводорода, соляной кислоты и морского тумана Нержавеющая сталь марки AISI 316L (“монель” марки 03Х17Н14М3 по ГОСТ 5632) Нержавеющая сталь марки AISI 304 Латунь |
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
| Химостойкое исполнение: | по требованию Х1, Х2, Х3 |
КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ

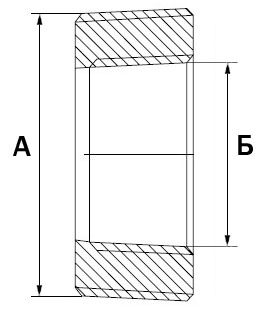

| Переходники серии ADL с внешней резьбы на внутреннюю резьбу | Переходники серии ADLM с внутренней резьбы на внутреннюю резьбу |
 |  |
| Переходники серии ADLB с внешней резьбы на внутреннюю резьбу | Переходники серии ADLN с внешней резьбы на внешнюю резьбу |
 |  |

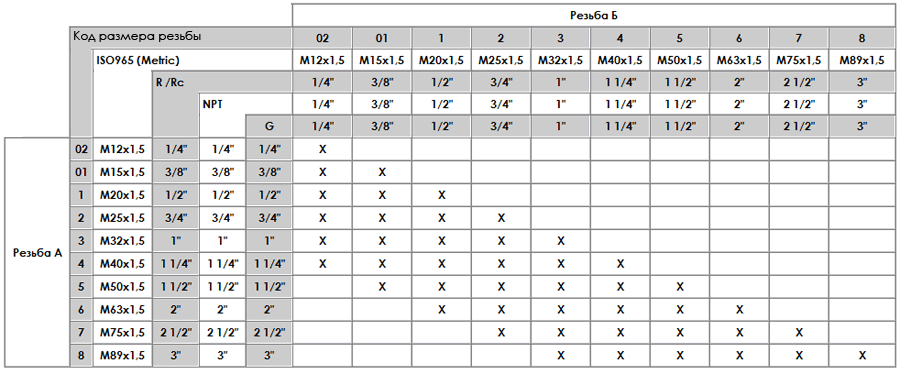

Таблица резьб:
*Габаритные размеры подтверждаются при заказе.
Опросный лист на переходники серии ADL |
