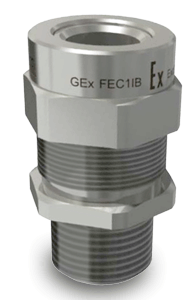

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Взрывозащищенные кабельные вводы FEC для небронированного кабеля надежно защищают кабель от случайного выдергивания, используются в местах, где необходимо использовать взрывозащищенные кабельные вводы с защитой IP 66/67/68. Кабельные вводы FEC в соответствии с нормами могут применяться для прямого ввода в составе взрывонепроницаемых оболочек подгрупп IIА, IIВ+Н₂, IIC, объем которых превышает 2000 куб. см. Это позволяет отказаться от кабельных вводов с разделительным барьером под заливку компаундом.

Самым важным нововведением является использование одного уплотнительного кольца на весь диапазон диаметров обжимаемого кабеля, которое надежно обжимает входящий кабель и  обеспечивает  взрывозащиту вида “Exd”. Одно уплотнительное кольцо в сборе с оправкой или кабелем, выдерживает  усилие в Ньютонах, равное 20-кратному значению (в миллиметрах) диаметра оправки или кабеля. Это позволяет использовать взрывозащищенные кабельные вводы серии FEC без дополнительного обеспечения разгрузки кабеля.

Взрывозащищенные кабельные вводы FEC могут применяются для кабелей с рабочим напряжением более 3,3 кВ.

Взрывозащищенные кабельные вводы FEC полностью совместимы для использования с оборудованием, имеющим маркировку ExnR.

Кабельные вводы FEC могут применяться для бронированного/с оплеткой кабеля. Для обеспечения непрерывности цепи заземления с металлическим корпусом устройства и защиты от электромагнитных помех используется элемент заземления A32.

Взрывозащищенные кабельные вводы FEC по конструкции обеспечивают разгрузку кабеля, обеспечивают защиту от выдергивания не повреждая структуру  оболочки кабеля и проводников, а так же  не допускают их пережатия.

Область применения - подземные выработки рудников и шахт, опасные по газу (метану), угольной пыли; взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996), опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.

СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ 14254-96 (МЭК 529-89), ГОСТ 30852.8-2002, ГОСТ 30852.14-2002, ГОСТ 30852.10-2002 (МЭК 60079-11:1999), ГОСТ 30852.20-2002,
ГОСТ Р МЭК 60079-0-2011, ГОСТ IEC 60079-1-2011, ГОСТ 24754-81, гл. 7.3 ПУЭ, гл. 7.4 ПУЭ, РД 5.2-093-2004, ТР ТС 004/2011, ТР ТС 012/2011

ОБЛАСТЬ ПРИМЕНЕНИЯ
– добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) – целлюлозно-бумажная промышленность – пищевая промышленность	– среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – водоснабжение – канализация – утилизация отходов – горнодобывающая промышленность



СЕРТИФИКАЦИЯ
Маркировка взрывозащиты, ГОСТ Р МЭК 60079:	1Ex d IIC Gb / 1Ex e II Gb / 0Ex ia IIC Ga / 2Ex nR II Gc РВ Ex d l Mb / РО Ex ia l Ma
Защита:	IP66/67/68
Сертификаты соответствия и разрешения:	TC RU C -RU.ГБ05.B.01023 ГОСТ Р РОСС RU.ГБ05.В04323 TC RU C-RU.МЛ02.B.00182 ГОСТ ISO 9001-2011 (ISO 9001:2008) ТУ 3400-007-72453807-07



ТЕХНИЧЕСКИЕ ДАННЫЕ
Температура окружающей среды, °С:	-60...+185 -60...+130 (для: 1Ex d IIC Gb; РО Ex ia l Ma; РВ Ex d l Mb)
Резьба на присоединительных отверстиях:	Код N коническая дюймовая NPT, Код I для ISO 965 Metric, Код G трубная коническая Rc ISO 7/1 Код С трубная цилиндрическая ISO228
Материал:	Никелированная латунь, устойчивая к парам сероводорода, соляной кислоты и морского тумана: B (по умолчанию) Нержавеющая сталь марки AISI 316L (“монель” марки 03Х17Н14М3 по ГОСТ 5632), по требованию AISI 316 / AISI 304: S
Климатическое исполнение:	УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5)
Химостойкое исполнение:	По требованию Х1, Х2, Х3



ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ
Втулка под герметизацию компаундом CP-FEC	/CP
Рудничное нормальное исполнение	/РН1 /РН2
Кольцо заземления A-31	/A-31
Контргайка DL для цилиндрической резьбы	/DL
Внешнее уплотнение GRN для защиты IP на резьбе (только цилиндрическая резьба)	/GRN
Защитная пробка (для закрытия неиспользуемого кабельного ввода)	/PT/FE



КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ



Взрывозащищенные кабельные вводы FEC, резьба коническая дюймовая NPT

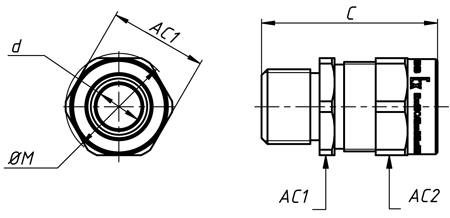

ТИПОРАЗМЕР КАБЕЛЬНОГО ВВОДА	РЕЗЬБА	ГАБАРИТНЫЕ РАЗМЕРЫ, ММ				ДИАМЕТР ОБЖИМАЕМОГО КАБЕЛЯ, ММ	ВЕС, КГ
		АС1	АС2	ØМ	С
FEC01N	3/8" NPT	24	24	26	54	3 - 8	0.10
FEC1N	1/2" NPT	26	26	28,5	50	6 - 12	0,08
FEC2N	3/4" NPT	34	34	38	54,5	12 - 18	0,15
FEC3N	1" NPT	40	40	44,5	62,5	18 - 25	0,19
FEC4N	1 1/4" NPT	50	50	56	60	25 - 31	0,34
FEC5N	1 1/2" NPT	57	60	67	69	31 - 39	0,53
FEC6N	2" NPT	68	70	77	74	39 - 47	0,81
FEC7N	2 1/2" NPT	80	75	88	80	47 - 55	1.3
FECS7N	2 1/2" NPT	82	78	90	84	55 - 63	1.2
FEC8N	3" NPT	95	90	105	84	63 - 71	1.5
FECS8N	3" NPT	102	98	110	86	71 - 79	1.5



Взрывозащищенные кабельные вводы FEC, метррическая резьба ISO 965 Metric

ТИПОРАЗМЕР КАБЕЛЬНОГО ВВОДА	РЕЗЬБА	ГАБАРИТНЫЕ РАЗМЕРЫ, ММ				ДИАМЕТР ОБЖИМАЕМОГО КАБЕЛЯ, ММ	ВЕС, КГ
		АС1	АС2	ØМ	С
FEC01I	M16 х 1,5	24	24	26	53	3 - 8	0.10
FEC1I	M20 x 1,5	26	26	28,5	46	6 - 12	0,075
FEC2I	M25 x 1,5	34	34	38	51	12 - 18	0,13
FEC3I	M32 x 1,5	40	40	44,5	56,5	18 - 25	0,17
FEC4I	M40 x 1,5	50	50	56	54	25 - 31	0,32
FEC5I	M50 x 1,5	57	60	67	61	31 - 39	0,52
FEC6I	M63 x 1,5	68	70	77	64	39 - 47	0,79
FEC7I	M75 x 1,5	80	75	88	70	47 - 55	1,1
FECS7I	M75 x 1,5	82	78	90	74	55 - 63	0,9
FEC8I	M90 x 1,5	95	90	105	74	63 - 71	1,3
FECS8I	M90 x 1,5	102	98	110	76	71 - 79	1,3



ФОРМИРОВАНИЕ МАРКИРОВКИ

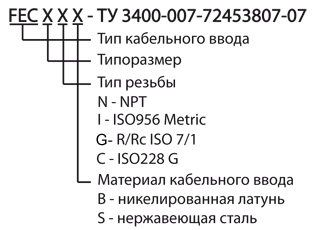

Пример:

FEC1IB -ТУ 3400-007-72453807-07 - Тип кабеля: небронированный - Резьба: М20x15, метрическая ISO965 - материал: никелированная латунь

FEC3NB - ТУ 3400-007-72453807-07 - Тип кабеля: небронированный - Резьба: 1" резьба коническая дюймовая NPT - материал: никелированная латунь
