КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ
Рудничные взрывозащищенные термокожухи серии CSP для видеокамер используются в составе систем видеонаблюдения с целью обеспечения охраны, безопасности и контроля за технологическими процессами взрывоопасных и агрессивных производств, в том числе, в шахтах опасных по газу и пыли. Рудничные взрывозащищенные термокожухи серии CSP предназначены для защиты общепромышленных аналоговых и IP-видеокамер с фиксированным объективом, вариообъективом или трансфокатором (функцией оптического приближения/удаления "ZOOM") от неблагоприятных воздействий окружающей среды и установки их в условиях взрыво- и пожароопасных зон внутри и вне помещений. Кожух спроектирован как взрывонепроницаемая оболочка с видом защиты Exd. Рудничные взрывозащищенные термокожухи так же предназначены для эксплуатации во взрывоопасных смесях пыли, паров и газов с воздухом, с содержанием в атмосфере коррозионноактивных агентов.
Рудничные взрывозащищенные корпуса серии CSP для видеокамер со степенью защиты IP66 гарантируют стабильную работу установленного внутри оборудования видеонаблюдения в сложных климатических условиях. Благодаря защите IP66, корпус надежно защищает камерный блок и трансфокатор от пыли, дождя и других атмосферных осадков. Опционально встраиваемая система обогрева позволяет обогревать смотровое окно /HEATWIN и электронику внутри корпуса /HEAT и работать устройству в диапазоне температур до -60 °С. Рудничные взрывозащищенные термокожухи серии CSP по требованию заказчика могут комплектоваться пневматической насадкой /AIR, разработанной для предотвращения загрязнения смотрового стекла путем создания перед стеклом избыточного давления воздуха, препятствующего образованию отложений пыли и грязи.
Корпус камеры представляет единый готовый собранный блок со встроенной распределительной коробкой, позволяет легко подключаться к выходам телекамеры. Корпус камеры позволяет устанавливать до 5-и независимых кабельных вводов, что позволяет подключать раздельные линии аварийного и основного электропитания, передачи данных, электрообогрев, внешний инфракрасный прожектор и др. Кроме того, имеется достаточно места для различных модулей или дополнительной проводки на случай последовательного подключения нескольких камер или прожекторов. Термокожухи серии CSP имеют различные размеры что позволяет подобрать оптимальный размер кожуха с необходимым полезным объемом (габаритный размер на чертеже "ØВ x D"). Специальные корпуса CSP-10 предназначены для установки миниатюрных видеокамер с различными объективами, в зависимости от требований. При этом элементы видеокамеры устанавливаются в область распределительной коробки (габаритный размер "Е").
Конструкция рудничного взрывозащищенного корпуса серии CSP для видеокамер обеспечивает простоту его установки на объекте наблюдения без использования дополнительных приспособлений. Возможны два варианта монтажа видеокамеры: крепления на стену /IX и крепления на потолок /X. Оба вида крепления выполнены на поворотных кронштейнах из оцинкованной стали, позволяющие точно позиционировать видеокамеры на объект наблюдения. По тех заданию заказчика изготавливаются кронштейны /FRAME, позволяющие устанавливать взрывозащищенные видеокамеры на стене, столбе, трубе или углах зданий для решения задач видеоконтроля в условиях, когда видеокамеры необходимо расположить как можно выше (наблюдение за периметром объекта или подступами к зданию).

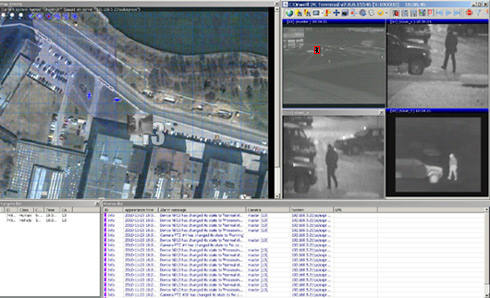

Рудничные взрывозащищенные термокожухи предназначены для установки IP камер, а так же аналоговых видеокамер с цифровыми устройствами видео захвата для использования в составе высокотехнологичных интеллектуальных систем видеонаблюдения, в которых применяются технологии компьютерного зрения. Система видеонаблюдения с технологией компьютерного зрения предназначены для круглосуточного обеспечения безопасности объектов посредством автоматического обнаружения и распознавания целей (людей и автомобили) и передачи в реальном времени видеоинформации о нештатных ситуациях (пожаре, обвале, аварии и др.) оператору системы и автоматического включения аварийного оповещения.
Рудничный взрывозащищённый термокожух CSP возможно оснастить различными системами охлаждения, согласованными с заказчиком и сертификационным центром, и применяется в составе систем видеонаблюдения в условиях высоких температур, горячих (литейных) цехов, прокатных станов, печей, химических производств и прочих агрессивных сред.
По требованию заказчика, видеокамера устанавливается в термокожух CSP на заводе ООО «КОРТЕМ-ГОРЭЛТЕХ», что обеспечит надежность и отказоустойчивость устройства.
Область применения - подземные выработки рудников и шахт, опасные по газу (метану), угольной пыли; взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.
СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ Р МЭК 60079-0-2011, ГОСТ 14254-96 (МЭК 529-89),
ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ 30852.1-2002 (МЭК 60079-1:1998)
ГОСТ 30852.20-2002, ГОСТ 24754-81, Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ, ТР ТС 012/2011,
ГОСТ 12.2.007.0-75. ССБТ, ПБ 05-618-03, ПБ 03-553-03
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – горнодобывающая промышленность – канализация – водоснабжение – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) | – целлюлозно-бумажная промышленность – пищевая промышленность – среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – утилизация отходов – морской и речной транспорт |
| СЕРТИФИКАЦИЯ | |
 Маркировка взрывозащиты: |  РВ Ex d I Mb 1Ex d IIС T6…T5 Gb 1Ex d IIC T6...T2 Gb Ex tb IIIC T85°С...T290°С Db |
| Защита: | IP66 |
| Установка: | Категория I по рудничному газу и пыли; Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2; Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль; Подземные выработки, неопасные по газу (метану) и угольной пыли |
| Сертификаты соответствия и разрешения: | TC RU C -RU.ГБ05.B.01022 РОСС RU.ГБ05.B04321 ГОСТ ISO 9001-2011 (ISO 9001:2008) Морской регистр (по запросу) Ростехнадзор РФ Разрешение № РРС 00-044017 ТУ 3400-005-72453807-07 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00487 |
Соответствие устройства температурному классу Т2 достигается за счёт оснащения устройства различными системами охлаждения, согласованными с заказчиком и сертификационным центром.
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Температура окружающей среды, °С: | -60/-20...+40/+60 -20...+125 (для температурного класса T2) -20...+60 (для рудничного исполнения) |
| Максимальное напряжение, В: |  50~440 (50/60 Гц) |
| Максимальный ток, А: | 50 |
| Резьба на присоединительных двух отверстиях: | 5 x 1/2 "Rc" ISO 7/1 (другой тип резьбы по требованию заказчика) |
| Максимальный вес термокожуха в сборе, Кг: | менее 20 |
| Максимальная нагрузка на кронштейн, Кг: | до 80 с коэффициентом запаса 2,6 |
| Материал корпуса: | Никелированная латунь, устойчивая к парам сероводорода, соляной кислоты и морского тумана. |
| Материал смотрового окна: | Ударопрочное термостойкое поликарбонатное стекло, стойкое к воздействию ультрафиолетового излучения |
| Материал кронштейна: | Оцинкованная сталь с эпоксидным покрытием. (другой материал кронштейна по требованию заказчика) |
| Класс защиты от поражения электрическим током: | I |
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
| Химостойкое исполнение: | по требованию Х1, Х2, Х3 |
| ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ | |
| Рудничное взрывозащищенное исполнение | /РВ |
| Рудничное нормальное исполнение | /РН1 /РН2 |
| Защитный козырек | /K |
| Пневматическая насадка | /AIR |
| Дыхательный клапан | /ECD |
| Крепление по тех заданию | /FRAME |
| Монтажная пластина для крепления видеокамеры внутри корпуса | /PLATE |
| Исполнения для высоких температур (для истолнения 1ExdIICT2)* | /FOUNDRY |
| Климатическое исполнение ОМ1 | /МОРЕ |
| Исполнение для тропиков с защитой от насекомых | /ТЕРМИТЫ |
| Обогрев корпуса камеры | /HEAT |
| Обогрев стекла корпуса | /HEATWIN |
| Устройство защиты от грозовых разрядов и высоковольтных импульсных помех | /OVR |
| Внешний прожектор инфракрасной подсветки с длиной волны 870-880 нм (видимая подсветка) | /INFRA8 |
| Внешний прожектор инфракрасной подсветки с длиной волны 940-950 нм (невидимая подсветка) | /INFRA9 |
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
| Типоразмер корпуса | Внешние габаритные размеры, мм | Габариты полезного объема, мм | ||||||
| ØA | ØC | F | G | H | ØB | D | E | |
| CSP-10 | 120 | 73 | 333 | 384 | 326 | 106 | 5 | 57 |
| CSP-11 | 120 | 73 | 333 | 410 | 326 | 106 | 111 | 57 |
| CSP-12 | 120 | 73 | 333 | 465 | 326 | 106 | 216 | 57 |
| CSP-13 | 120 | 73 | 333 | 526 | 326 | 106 | 323 | 57 |
