НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Рудничный взрывозащищенный гигабитный коммутатор на 8 портов CCFE-FSW 1000x8 IIB предназначен для развертывания проводной сети во взрывоопасных зонах с потенциально взрывоопасной атмосферой. Рудничный взрывозащищенный коммутатор может поддерживать несколько протоколов связи. Маршрутизатор в рудничной взрывонепроницаемой оболочке может применяться во взрывоопасных зонах согласно главе 7.3 «Электроустановки во взрывоопасных зонах» «Правил устройства электроустановок» (ПУЭ) и другим нормативно-техническим документам, определяющим применяемость электрооборудования во взрывоопасных зонах. Коммутатор рассчитан для работы при высоте над уровнем моря 4300м.
Область применения - подземные выработки рудников и шахт, опасные по газу (метану), угольной пыли; взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.
СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ Р МЭК 60079-0-2011, ГОСТ 14254-96 (МЭК 529-89), ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ 30852.1-2002 (МЭК 60079-1:1998),
ГОСТ 30852.20-2002, ГОСТ IEC 61241-1-1-2011, Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ, ПБ 05-618-03, ПБ 03-553-03, ТР ТС 012/2011, ГОСТ 12.2.007.0-75, ГОСТ 24754-81
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – горнодобывающая промышленность – канализация – водоснабжение – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) | – целлюлозно-бумажная промышленность – пищевая промышленность – среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – утилизация отходов – морской и речной транспорт |
| СЕРТИФИКАЦИЯ | |
 Маркировка взрывозащиты: |  РB Ex d I Mc (для CCFE-FSW 1000x8 IIB) 1Ex d IIС T6…T5 Gb (для CCFE-FSW 1000x8 IIB) Ex tb IIIС T85°С…T100°С Db |
| Защита: | IP66 |
| Установка: | Категория I по рудничному газу и пыли; Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2; Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль; |
| Сертификаты соответствия и разрешения: | TC RU C-RU.ГБ05.В.01022 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 Морской регистр (по запросу) ТУ 3400-005-72453807-07 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00487 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
Температура окружающей среды, °С: | -20...+50 (для рудничного исполнения) -60...+40/+55 (для взрывоопасных сред, кроме подземных выработок и шахт) |
Напряжение питания: | ~220B |
Максимальная сила тока, мА: | не более 100 | Скорость проводного подключения: | 1 Гбит |
Резьба на присоединительных отверстиях: | Трубная коническая Rc ISO 7/1 (другой тип/размер резьбы по требованию) |
Материал корпуса: | Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный |
Покрытие: | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 |
Варианты: | Другое количество подключаемых портов, скоросто проводного подключения 100 Мбит, напряжение питания  24 В |
| Класс защиты от поражения электрическим током: | I |
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
| Химостойкое исполнение: | по требованию Х1, Х2, Х3 |
АКСЕССУАРЫ, ОПЦИИ И ИСПОЛНЕНИЯ | МАРКИРОВКА |
16 подключаемых портов | X16 |
24 подключаемых порта | X24 |
Скоросто проводного подключения 100 Мбит | 100M |
Напряжение питания, постоянный ток  24В | 24 DC |
Изготовление из нерж. стали | SS |
Дренажный клапан для слива конденсата | ECD |
Антиконденсатное покрытие | ORANGE |
Обогрев | HEAT |

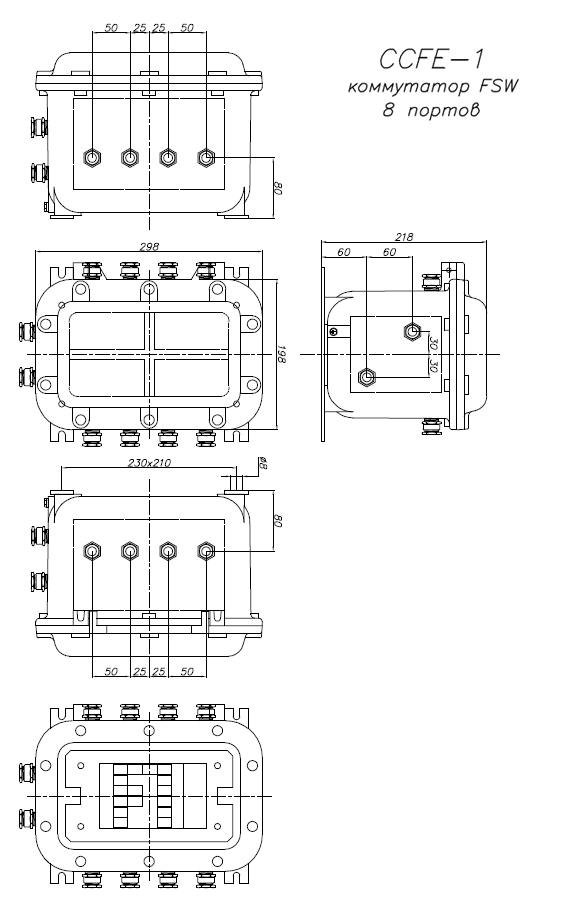

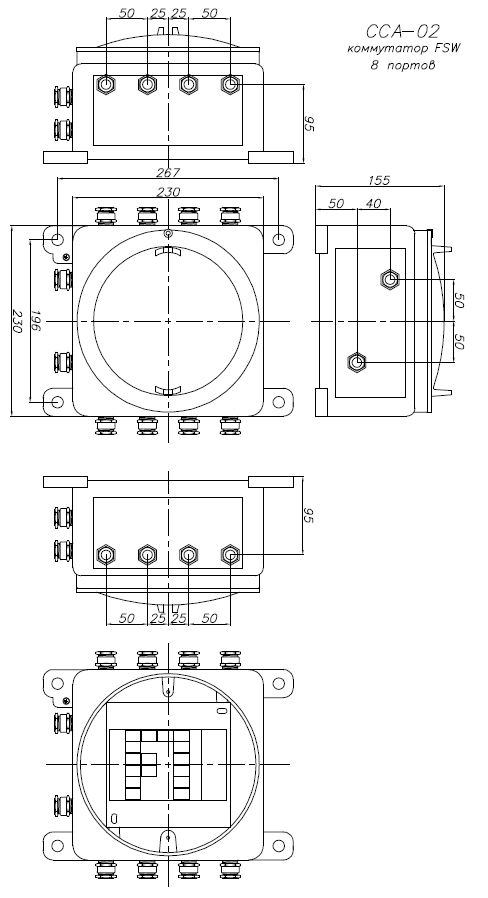

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
