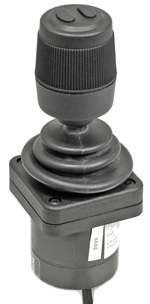

Рудничные взрывобезопасные трехкоординатные джойстики управления серии M-PC006 с барьером M-Z004 – это взрывобезопасные устройства для ручного управления машинами, механизмами и системами во взрывоопасных зонах.
Рудничные взрывобезопасные трехкоординатные джойстики управления серии M-PC006 с барьером M-Z004 трехкоординатные джойстики управления серии M-PC006 дают высокую точность в контроле управляемых систем в трех плоскостях позиционирования, оснащены 2-я кнопками в рукоятке, просты в эксплуатации, компактны и надежны, устойчивы к механическим воздействиям. Рудничные взрывобезопасные джойстики могут устанавливаться на стационарных и переносных платформах управления, креслах управления кранами, постах управления бурильными установками и др. Использование технологии тактильной связи делает работу с манипулятором четкой и однозначной.
Подключение манипулятора производится через искробезопасный барьер М-Z004.
Область применения - взрывоопасные зоны помещений и наружных установок, шахты и рудники, опасные по газу или пыли, согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996), опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.
СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ 14254-96 (МЭК 529-89), ГОСТ 30852.0-2002 (МЭК 60079-0:1998),
ГОСТ 30852.1-2002 (МЭК 60079-1:1998), ГОСТ 30852.10-2002 (МЭК 60079-11:1999), ГОСТ 30852.20-2002, Гл. 7.4 ПУЭ,
ПБ 05-618-03, ПБ 03-553-03, Гл. 7.3 ПУЭ, ТР ТС 012/2011
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – горнодобывающая промышленность – канализация – водоснабжение – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) | – целлюлозно-бумажная промышленность – пищевая промышленность – среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – утилизация отходов – морской и речной транспорт |
| СЕРТИФИКАЦИЯ | |
 Маркировка взрывозащиты: |  Ex d [ib] IIC Gb U или  Ex d [ib] I Mb U (с внешним барьером искробезопасности в Exd-оболочке) Ex ib IIC Gb U или  Ex ib I Mb U (без барьера искробезопасности, для подключения к искробезопасной линии) |
| Защита: | IP65 |
| Установка: | Категория II по подгруппе газов IIA, IIB, IIC; Категория I по рудничному газу и пыли |
| Сертификаты соответствия и разрешения: | TC RU C-RU.ГБ05.В.01022 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 ТУ 3400-005-72453807-07 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | ||
| Температура окружающей среды, °С: | -20...+70 (для рудничного исполнения) -40...+70 (для взрывоопасных сред, кроме подземных выработок и шахт) | |
| Электрические данные: | Uo=5 В Io=0,5 А Сo=54 мкФ Lo=0,1 мГн | Uo=3,3 В Io=0,05 А Сo=100 мкФ Lo=3 мГн |
| Количество клавиш: | 2 | |
| Материал корпуса: | Антифрикционный полимер | |
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ4, УХЛ5, Т1, Т2, Т3, Т5, ХЛ5, OM1, OM2, OM3, OM4, В5) | |
| Химостойкое исполнение: | по требованию Х1, Х2, Х3 | |

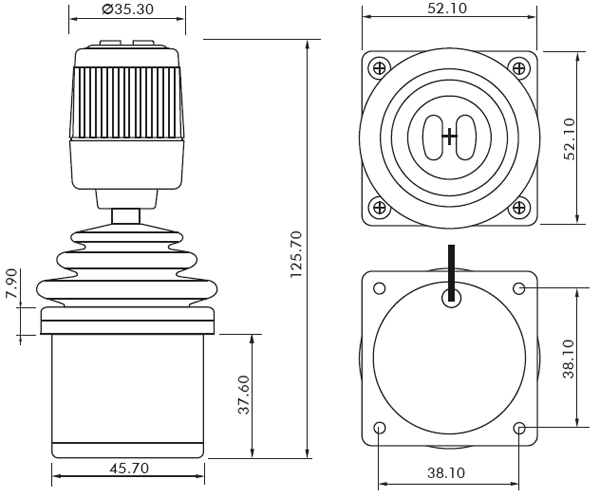

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
