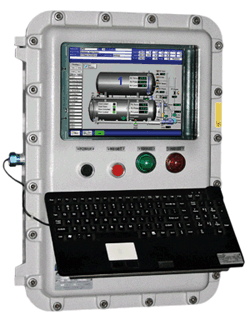

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Рудничные взрывозащищенные компьютеры CCFE45B-COMPUTER и CCFE5B-COMPUTER используются там, где необходимо компьютерное управление производственными процессами, обработка информации с внешних датчиков, доступ к вычислительной сети и базам данных в зонах с потенциально взрывоопасной атмосферой. Рудничные взрывозащищенные компьютеры CCFE45B-COMPUTER и CCFE5B-COMPUTER выполнены на основе материнской платы формата mATX. Использование последних достижений в области микропроцессорных технологий позволило максимально увеличить производительность системы, что позволяет решать сложнейшие задачи в области расчета и управления технологическими процессами непосредственно на объекте.
Сниженная рассеиваемая мощность и тепловыделение центрального процессорного модуля делает работу компьютера надежной и отказоустойчивой в самых сложных условиях эксплуатации, непосредственно у технологического объекта, и в самых неблагоприятных промышленных условиях, где требуется устойчивость оборудования к расширенным термодиапазонам, влаге, пыли, ударам и вибрации. В продукте успешно сочетаются такие качества как долговечность, механическая прочность, удобство технического обслуживания. Конструкция корпуса обеспечивает быстрый доступ к функциональным блокам.
Использование твердотельных накопителей «SSD» позволяет отказаться от механических жёстких магнитных дисков «HDD» и реализовать сейсмостойкое исполнение /MSK-64 9 БАЛЛОВ. Возможность расширения материнской платы позволяет установить пользовательские контроллеры и специфичные системы управления конкретными процессами (для сейсмостойкого исполнения необходимо согласовать фиксацию оборудования заказчика внутри корпуса).
Для установки и удобства использования компьютера на технологическом объекте изготавливается рама /РАМА по чертежам заказчика с возможностью изготовления рабочей поверхности для размещения искробезопасный клавиатуры серии M-PC и манипулятора «мышь» M-PC005.
Специальный USB разъем со встроенным баръером /М-Z002 позволяет подключать искробезопасный внешний флеш накопитель М-PC016 и производить обмен данными непосредственно во взрывоопасной зоне.
Установка взрывозащищенной инфракрасной сенсорной панели M-PC340 на экран компьютера позволяет быстро вводить информацию, управлять производственными процессами, увеличить производительность комплекса, позволяя оптимизировать диалог оператора и контролируемой системы (для взрывоопасных сред, кроме подземных выработок и шахт).
Встроенный цветной монитор LCD 12,1" по требованию заказчика оснащается датчиком освещённости. Область применения - подземные выработки рудников и шахт, опасные по газу (метану), угольной пыли; взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ. |
По требованию заказчика устанавливается лицензионная операционная система Windows 7.СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ Р МЭК 60079-0-2011, ГОСТ 14254-96 (МЭК 529-89), ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ 30852.1-2002 (МЭК 60079-1:1998),
ГОСТ 30852.10-2002 (МЭК 60079-11:1999), ГОСТ 30852.20-2002, ПБ 05-618-03, ПБ 03-553-03, ГОСТ IEC 61241-1-1-2011, Гл. 7.3 ПУЭ,
Гл. 7.4 ПУЭ; РД 5.2-093-2004, ТР ТС 012/2011, ГОСТ IEC 60079-1-2011, ГОСТ 12.2.007.0-75. ССБТ, ГОСТ 24754-81
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – горнодобывающая промышленность – канализация – водоснабжение – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) | – целлюлозно-бумажная промышленность – пищевая промышленность – среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – утилизация отходов – морской и речной транспорт |
| СЕРТИФИКАЦИЯ | |
 Маркировка взрывозащиты: |  1Ex d IIB+H2 T6…T5 Gb 1Ex d [ib] IIB+H2 T6…T5 Gb 1Ex d [ib]IIB T6...T5 Gb (для исполнения с сенсорной панелью) PB Ex d I Mb PB Ex d [ib] I Mb Ex tb IIIС T70°С…T100°С Db |
| Защита: | IP66/67/68 |
| Сертификаты соответствия и разрешения: | TC RU C -RU.ГБ05.B.01022 РОСС RU.ГБ05.B04321 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 Морской регистр (по запросу) ТУ 3400-005-72453807-07 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00487 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
Температура окружающей среды, °С: | -60...+40/+55 -20...+50 (для рудничного исполнения) |
Напряжение питания, В: | ~220 (50/60 Гц), по требованию  12 или  24 |
| Энергопотребление монитора без учета дополнительных устройств обогрева и терминала, Вт: | 22 |
| Энергопотребление компьютера без учета дополнительных устройств обогрева и монитора, Вт: | менее 350 |
Монитор | В корпусе компьютера или выносной, по согласованию с заказчиком |
| IT-оснащение | По согласованию с заказчиком |
Материал корпуса: | Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный. Окно - термостойкое ударопрочное боросиликатное стекло |
Покрытие: | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 |
| Уплотнение: | Силиконовая резина (в пазе крышки), силиконовый герметик |
| Заземление: | 2 зажима заземления (внутренний и внешний) из нержавеющей стали |
| Крепление крышки: | Съемная крышка на шарнирах, крепление посредством винтов из нержавеющей стали с цилиндрической головкой и шестигранным углублением под ключ |
| Крепление корпуса: | 4 внешние монтажные точки |
| Монтаж внутри корпуса: | 4 стойки для крепления монтажной панели |
| Класс защиты от поражения электрическим током | I |
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
| Химостойкое исполнение: | по требованию Х1, Х2, Х3 |
| ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ | |
Напряжение питания  12В | /12DC |
Напряжение питания  24В | /24DC |
| Взрывозащищенная сенсорная инфракрасная панель | /М-РС340/М-Z003 |
| Искробезопасная клавиатура с барьером | /М-PC001 /М-Z001 /М-PC002 /М-Z001 /М-PC003 /М-Z001 /М-PC004 /М-Z001 |
| Крепление клавиатуры M-PC001 или M-PC002 на корпусе компьютера (только для CCFE5B) | /WALLM-PC |
| Искробезопасный манипулятор "мышь" | /М-PC005 /М-Z001 |
| Искробезопасный внешний флеш накопитель 16Гб | /М-PC016 |
| Датчик освещенности | /AUTOLIGHT |
| Другой центральный процессор Intel core i7 | /CORE7 |
| Частота центрального процессора | /CPU XXXXMGz |
| Другой объем оперативной памяти (до 16 Гб, замена материнской платы) | /MEM XXGb |
| Накопитель на жёстких магнитных дисках (не устанавливается на рудничное и сейсмостойкое исполнение) | /HDD XXXXGb |
| Другой объем твердотельного жесткого диска SSD по требованию заказчика | /SSD XXXGB |
| Последовательный порт | /COMPORT |
| Дополнительная плата расширения RS485 (2 порта) | /RS485x2 |
| Дополнительная плата расширения RS485 (4 порта) | /RS485x4 |
| Дополнительная видео карта (выход DVI), использует разъем PCI Express x16 | /EXTVIDEOD |
| Дополнительная видео карта (выход HDMI), использует разъем PCI Express x16 | /EXTVIDEOH |
Устройство обогрева 600Вт | /HEAT |
| Рудничное исполнение с вводной коробкой (только при комплектации SSD) | /PB |
| Сейсмостойкое исполнение (только при комплектации SSD) | /MSK-64 9 БАЛЛОВ |
| Исполнение для тропиков с защитой от насекомых | ТЕРМИТЫ |
Окрашивание изнутри для защиты от конденсата | /ORANGE |
Клапан для дренажа и слива конденсата | /ECD |
| Окрашивание внешней поверхности в цвет по требованию заказчика | /RAL код |
Монтажная панель | /В |
| Кабельные вводы по требованию заказчика* (Рудничное исполнение через вводную коробку) XX-тип и размер кабельного ввода V-сторона установки | /GLAND-XX(V) |
| Несущая рама, конструкция по требованию заказчика | /РАМА |
| Установка дополнительных плат расширения по требованию заказчика по согласованию с производителем | /CALL |
|  | |||||||||||||||||||||||||||||||||||||||

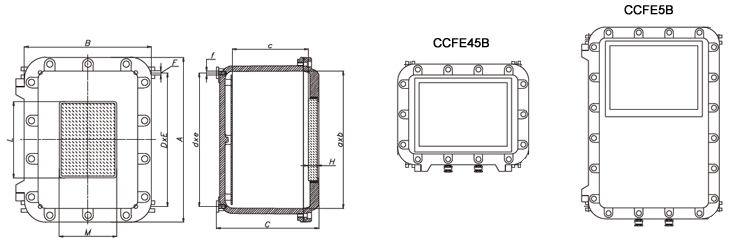

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
1ExdIIBT5/T6+H2 или 1Exd[ia]BT5/T6+H2
ТИПОРАЗМЕР КОРПУСА | РАЗМЕРЫ, ММ | СТАНДАРТНЫЕ РАЗМЕРЫ ОКНА, ММ | МАССА КГ | |||||||||||
ВНЕШНИЕ | ВНУТРЕННИЕ | СТАНД. КРЕПЛЕНИЕ | КРЕПЛЕНИЕ СКОБАМИ | |||||||||||
A | B | C | a | b | c | D | E | F | d | e | f | |||
CCFE45B-3020 | 560 | 380 | 247 | 490 | 305 | 163 | 360 | 236 | 10 | 360 | 350 | 11 | 300х200х20 | не менее 33 |
CCFE5B-3020 | 632 | 432 | 270 | 560 | 360 | 201 | 550 | 350 | 10 | 550 | 430 | 11 | 300х200х20 | не менее 53 |

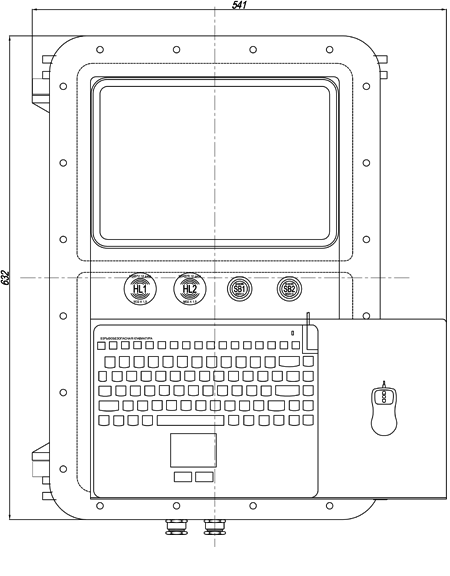

ПРИМЕР ИСПОЛНЕНИЯ КОМПЬЮТЕРА CCFE5B С КЛАВИАТУРОЙ
С МАРКИРОВКОЙ ВЗРЫВОЗАЩИТЫ 1Exd[ia]BT5/T6+H2

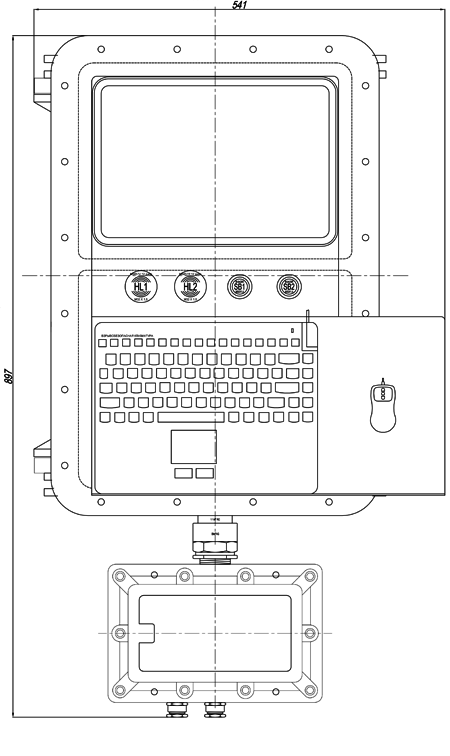

ПРИМЕР ИСПОЛНЕНИЯ КОМПЬЮТЕРА CCFE5B+ССFE01 С КЛАВИАТУРОЙ
С МАРКИРОВКОЙ ВЗРЫВОЗАЩИТЫ PB ExdI
