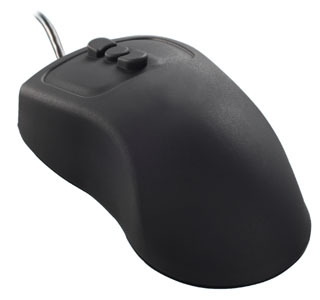

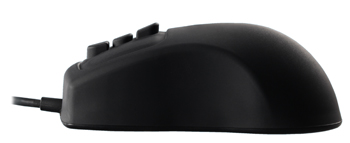

Рудничный взрывобезопасный оптический манипулятор (мышь) М-PC005 предназначен для управления рудничными взрывозащищенными компьютерами CCFE45B-COMPUTER, CCFE5B-COMPUTER, рудничными взрывозащищенными терминалами CCFE4B-TERMINAL и другими PC совместимыми устройствами во взрывоопасных зонах с потенциально взрывоопасной атмосферой.
Благодаря монолитному корпусу с покрытием из специального полимера на силиконовой основе, М-PC005 полностью герметичен (IP68), устойчив к воздействию воды и агрессивных сред, легко очищается. Рудничный взрывобезопасный манипулятор выполнен в эргономичном дизайне, удобен в использовании, имеет 5-ть кнопок управления (Scroll Mouse). Использование технологии тактильной обратной связи делает работу с манипулятором четкой и однозначной.
Подключение манипулятора производится через искробезопасный барьер М-Z001 (входит в комплект поставки).
Область применения - подземные выработки рудников и шахт, опасные по газу (метану), угольной пыли; взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.
СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ 14254-96 (МЭК 529-89), ГОСТ 30852.20-2002, ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ 30852.10-2002 (МЭК 60079-11:1999),
ПБ 05-618-03, ПБ 03-553-03, Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ, ТР ТС 012/2011
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – горнодобывающая промышленность – канализация – водоснабжение – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) | – целлюлозно-бумажная промышленность – пищевая промышленность – среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – утилизация отходов – морской и речной транспорт |
| СЕРТИФИКАЦИЯ | |
 Маркировка взрывозащиты: |  Ex d [ib] IIC Gb U или  Ex d [ib] I Mb U (с внешним Exd барьером искробезопасности) Ex ib IIC Gb U или  Ex ib I Mb U (без барьера искробезопасности, для подключения к искробезопасной линии) |
| Защита: | IP68 |
| Установка: | Категория II по подгруппе газов IIA, IIB, IIC; Категория I по рудничному газу и пыли |
| Сертификаты соответствия и разрешения: | TC RU C-RU.ГБ05.В.01022 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 ТУ 3400-005-72453807-07 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Температура окружающей среды, °С: | -20...+70 (для рудничного исполнения) -40...+70 (для взрывоопасных сред, кроме подземных выработок и шахт) |
| Электрические данные: | Uo=5 В Io=50 мА Ui=5 В Ii=50 мА Ci=10 мкФ |
| Количество клавиш: | 5 |
| Материал: | Силикон |
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ4, УХЛ5, Т1, Т2, Т3, Т5, ХЛ5, OM1, OM2, OM3, OM4, В5) |
| Химостойкое исполнение: | по требованию Х1, Х2, Х3 |
 |  |  |
