НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Рудничный взрывозащищенный дисплей или рудничный взрывозащищенный терминал используется там, где необходима визуальная компьютерная информация, в зонах с потенциально взрывоопасной атмосферой. Дисплей/терминал располагается непосредственно у технологического объекта и предназначен для эксплуатации в самых неблагоприятных промышленных условиях, где требуется устойчивость оборудования к расширенным температурным диапазонам, влаге, пыли, ударам и вибрации. В продукте успешно сочетаются такие качества как долговечность, механическая прочность, удобство технического обслуживания. Конструкция дисплея обеспечивает быстрый доступ к функциональным блокам.

Рудничные взрывозащищенные мониторы CCFE4B-DISPLAY, и рудничные взрывозащищенные терминалы CCFE4B-TERMINAL оснащены LCD 12,1" монитором, который подключается через порт VGA (mini D-Sub 15-pin), по требованию через порт DVI, или DVI+HDMI, или S-Video + AV (композитный вход), или S-Video + AV (композитный вход) + DVI, или  AV + AV Looping (композитный вход/выход), или  DVI + AV Looping (композитный вход/выход), или  S-Video + AV (композитный вход) + ТВ (телевизионный тюнер). Цветной LCD 12,1 " монитор по требованию оснащается датчиком движения и датчиком освещённости.

По требованию заказчика в рудничный взрывозащищенный мониторы CCFE4B-DISPLAY устанавливается сетевой  Digital Signage плеер, который позволяет оперативно распространять служебную  информацию и координировать действия обслуживающего персонала. В случае возникновения аварийной ситуации система может  проинформировать обслуживающий персонал о действиях в сложившейся ситуации, например  плане эвакуации. Основные преимущества систем Digital Signage – локальность информации, человек получает необходимую информацию в нужное время в нужном месте, и ее  динамичность. Сетевой  Digital Signage плеер  управляется и принимает информационные сообщения по локальной сети Ethernet, разъем RJ-45.

Рудничный взрывозащищенный терминал CCFE4B-TERMINAL оснащен тонким клиентом с ОС, обеспечивающей функциональность полноценного настольного ПК в средах Citrix, Windows и VDI, поддержку более старых хостов, улучшенные функции защиты и удобство управления. Рудничный взрывозащищенный терминал подключается к клавиатуре серии М-PC (манипулятор “ТouchPad” опционально) и манипулятору “мышь” M-PC005 через искробезопасный барьер М-Z001 ( [ExibIIC] / [ExibI]). Новейшая ОС Windows Embedded Standard 7 и передовое ПО от HP, Citrix, VMware и других производителей обеспечивают удобный защищенный доступ к различным решениям виртуального рабочего стола. Быстрый доступ к программам обеспечивается благодаря новому улучшенному интерфейсу Windows Aero. Так же используется улучшенный брандмауэр Windows Firewall, фильтр записи Enhance или File-based и Internet Explorer 8 для безопасной работы в Интернете. Windows Media Player 12, поддержка передовых протоколов и дополнительное ПО HP обеспечивают широкие возможности работы с мультимедиа. Процессор Intel Atom N280 и чипсет GL40 и память DDR3 обеспечивают высокую производительность и надежность. Существует возможность установки дополнительных плат PCIe с дополнительным модулем расширения до 4-х плат PCIe (опция).

По требованию заказчика мониторы комплектуются SCADA контроллерами.

Область применения - подземные выработки рудников и шахт, опасные по газу (метану), угольной пыли; взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.

СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ 14254-96 (МЭК 529-89), ГОСТ 30852.10-2002 (МЭК 60079-11:1999), ГОСТ 30852.20-2002, ГОСТ Р МЭК 60079-0-2011,
ГОСТ IEC 60079-1-2011, ПБ 05-618-03, ПБ 03-553-03, ГОСТ IEC 61241-1-1-2011, Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ;
РД 5.2-093-2004, ТР ТС 012/2011, ГОСТ 12.2.007.0-75. ССБТ, ГОСТ 24754-81

СЕРТИФИКАЦИЯ
Маркировка взрывозащиты :	PB Ex d I Mb 1Ex d IIB+H2 T6…T5 Gb 1Ex d [ib]IIB+H2 T6...T5 Gb (для исполнения с сенсорной панелью) Ex tb IIIC T85°С...T100°С Db
Защита:	IP66/67/68
Установка:	Категория II по подгруппе газов IIA, IIB+H2, зоны 1, 2; Категория I по рудничному газу и пыли; Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль; Подземные выработки, неопасные по газу (метану) и угольной пыли
Сертификаты соответствия и разрешения:	TC RU C -RU.ГБ05.B.01022 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 Морской регистр СТО № 12.02065.315 ТУ 3400-005-72453807-07 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00487

ТЕХНИЧЕСКИЕ ДАННЫЕ
Температура окружающей среды, °С:	-20...+50 (для рудничного исполнения) -60...+40/+55 (для взрывоопасных сред, кроме подземных выработок и шахт)
Напряжение питания, В:	~220, (по требованию 12 или 24 только для CCFE4B-DISPLAY)
Энергопотребление монитора без учета дополнительных устройств обогрева и терминала, Вт:	22
Энергопотребление терминала без учета дополнительных устройств обогрева и дисплея, Вт:	65
Электропотребление устройства обогрева, Вт:	300
Монитор	Тип экрана: TFT LCD Размер экрана: 12,1" Соотношение сторон: 4:3 Размер видимой области: 246.0 x 184.5 мм Размер пикселя: 0.3075 x 0.3075 мм Исходное разрешение: 800x600 Глубина цвета: 256тыс. Яркость: 400 кд/м2 Коэффициент контрастности: 600 : 1 Время отклика: <=35 мс Подключение: VGA (15 Pin Female D-Sub), по требованию через порт DVI, или DVI+HDMI, или S-Video + AV (композитный вход), или S-Video + AV (композитный вход) + DVI, или  AV + AV Looping (композитный вход/выход), или  DVI + AV Looping (композитный вход/выход), или  S-Video + AV (композитный вход) + ТВ (телевизионный тюнер). Лампа подсветки: CCFL , Long life (другой тип монитора по требованию заказчика)
Тонкий клиент (только для терминала)	Тип процессора Процессор Intel® Atom N280 1,66 ГГц Поддерживаемые браузеры Microsoft® Internet Explorer 8.0 Память в комплекте DDR3 SDRAM 2 ГБ (Модуль памяти DDR-3 SODIMM 2 ГБ устанавливается в один отсек, при этом другой отсек остается пустым (минимум 64 МБ выделяется для графической памяти)) Flash-память 2 Гб Флэш-память Графика Intel GL40 Сетевой интерфейс 10/100/1000 Gigabit Ethernet Порты 6 USB 2.0 (два порта для подключения искробезопасных барьеров М-Z001 клавиатуры и манипулятора "мышь") 1 DisplayPort 1 разъем VGA (подключен к монитору) 1 разъем RJ-45 1 последовательный порт Дисплей Поддержка двух мониторов ПО в комплекте Фильтры Enhanced Write Filter и File-based Write Filter Брандмауэр Microsoft Windows Media Player 12 HP TeemTalk Terminal Emulation 7 HP Remote Grapics Software Receiver HP Device Manager agent HP Client Automation agent HP ThinState Adobe Flash Player 10 HP Universal Print Driver (доступно в качестве дополнения)
Материал корпуса:	Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный. Окно - термостойкое ударопрочное боросиликатное стекло
Покрытие:	Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035
Уплотнение:	Силиконовая резина (в пазе крышки), силиконовый герметик
Заземление:	2 зажима заземления (внутренний и внешний) из нержавеющей стали
Крепление крышки:	Съемная крышка на шарнирах, крепление посредством винтов из нержавеющей стали с цилиндрической головкой и шестигранным углублением под ключ
Крепление корпуса:	4 внешние монтажные точки
Монтаж внутри корпуса:	4 стойки для крепления монтажной панели
Класс защиты от поражения электрическим током:	I
Климатическое исполнение:	УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5)
Химостойкое исполнение:	по требованию Х1, Х2, Х3

* Максимальное количество кабельных вводов по сторонам корпуса (А-длинная сторона, В-короткая сторона), шт. ТИПОРАЗМЕР ВВОДА ТИП КОРПУСА CCFE-4B, по сторонам А / B CCCFE-01, по сторонам А / B для исполнения РВ 1 28/ 20 4/2 2 24/ 16 4/2 3 15 / 10 3/1 4 12 / 9   5 8 / 6   6 6 / 4   7 5 / 3   8 2 / 1

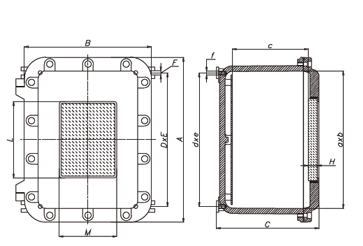

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДИСПЛЕЯ/ТЕРМИНАЛА
С МАРКИРОВКОЙ ВЗРЫВОЗАЩИТЫ 1ExdIIBT5/T6+H₂ *

* Рудничное исполнение изготавливается с дополнительной вводной коробкой CCFE-01, которая распологается с любой стороны корпуса дисплея/терминала по требованию заказчика. Без вводной коробки изделие с рудничной маркировкой не поставляется.
