Рудничные взрывозащищенные компактные инверторы серии CCFE-SOFTSTAR – это экономичные преобразователи частоты для асинхронных трехфазных двигателей, работающих во взрывоопасных зонах. Рудничные взрывозащищенные CCFE-SOFTSTAR подходят для управления приводами насосов, вентиляторов и в других простых приложениях, так и в сложных системах, таких как управление буровым приводом и т.д.
На крышке корпуса CCFE-SOFTSTAR по требованию заказчика могут устанавливаться цифровые дисплеи для индикации состояния инвертора, индикационные лампы, ручки реостаты 1 – 2кОм, управляющие переключатели, кнопки аварийной остановки и сброса. Для инсталляционной настройки могут быть предусмотрены интерфейсы RS485 (протокол Modbus RTU) или Ethernet, по которому происходит удаленное программирование и, при необходимости, последующие управление инвертором.
На базе CCFE-SOFTSTAR возможна реализация различных вспомогательных функций инверторов:
-мягкий останов стандарта EN954-1 (класс 3) расширяющий функциональные возможности и эффективность электродвигателя
- встроенный фильтр ЭМС преобразователя стандарта EN61800-3
- без сенсорный векторный контроль, позволяющей максимально эффективно использовать мощность двигателя
- ПИД регулятор
- режимом подхвата работающего двигателя
- функцией оптимального разгона/торможения
- произвольно настраиваемая вольт-частотная характеристика
и др.
По требованию заказчика во взрывозащищенных рудничных инверторах CCFE-SOFTSTAR предусматривается возможность подключения дополнительного тормозного устройства, на котором будет рассеиваться лишняя энергия, вырабатываемая двигателем во время торможения. Схема переключения и тормозной резистор являются основными компонентами динамического тормозного устройства, на котором установлен термопредохранитель, предотвращающий перегрев резистора. Предусмотрена возможность выноса тормозного резистора в отдельный корпус.
По требованию предусматривается изготовление рудничного инвертора с внешним дистанционным пультом управления (на крышке корпуса инвертора остается цифровой дисплей для индикации состояния инвертора, дублирующие кнопки аварийной остановки и сброса или иные элементы контроля и управления по требованию заказчика).
Рудничные взрывозащищенные инверторы CCFE-SOFTSTAR для плавного пуска и останова трехфазных двигателей построены по принципу управления тремя фазами и в полной мере реализуют возможности плавного пуска и останова. Рудничные взрывозащищенные инверторы CCFE-SOFTSTAR лишены недостатков пускателей первой и второй групп, не ограничены в диапазоне мощностей и позволяют использовать различные методы пуска и останова: с управлением напряжения, с ограничением тока, а также современной технологией – пуск с контролем момента. Применение взрывозащищенного инвертора вблизи с приводом позволяет не прокладывать по объекту кабели, создающие электромагнитные помехи для работы КИП.
По тех заданию заказчика возможно размещение во взрывозащищенном рудничном корпусе CCFE-SOFTSTAR общепромышленных инверторов известных производителей, таких как: Hitachi, Schneider Electric, Siemens, Omron и др.
Для прямого ввода кабелей или проводов в Exd оболочку инвертора применяются специально разработанные Exd вводы для прямого ввода с уплотнением из SANTOPRENE серии FL, FALD, FAL, FG, FGA, FGAD, FGN, FGF. Согласно обязательным требованиям характеристики отражены в сертификате. Это позволяет отказаться от вводной коммутационной коробки, что делает продукцию ООО «КОРТЕМ-ГОРЭЛТЕХ» уникальной по сравнению с другими компаниями.
ВАЖНО ЗНАТЬ: Ряд ”гаражных” производителей из различных стран собирают модули коммутации (защита вида Exd) с прямым вводом, устанавливая обычные Exd ввода (нет отраженных данных в сертификате). Данная продукция ВЗРЫВООПАСНА в применении, так как такие вводы во время старения уплотнителя не обеспечивают взрывонепроницаемость.
Область применения - подземные выработки рудников и шахт, опасные по газу (метану), угольной пыли; взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.
СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ 14254-96 (МЭК 529-89), ГОСТ Р МЭК 60079-0-2011, ГОСТ IEC 60079-1-2011, ГОСТ IEC 61241-1-1-2011, ГОСТ 30852.20-2002, ПБ 05-618-03,
ТР ТС 012/2011, ПБ 03-553-03, Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ, РД 5.2-093-2004, ГОСТ 12.2.007.0-75. ССБТ, ГОСТ 24754-81
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – горнодобывающая промышленность – канализация – водоснабжение – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) | – целлюлозно-бумажная промышленность – пищевая промышленность – среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – утилизация отходов – морской и речной транспорт |
| СЕРТИФИКАЦИЯ | |
 Маркировка взрывозащиты: |  1Ex d IIB+H2 T4 Gb Ex tb IIIC T135°С Db PB Ex d I Mb |
| Защита: | IP66 |
| Установка: | Категория I по рудничному газу и пыли; Категория II по подгруппе газов IIA, IIB+H2, зоны 0, 1, 2; Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль; Подземные выработки, неопасные по газу (метану) и угольной пыли; Объекты, поднадзорные РМРС |
| Сертификаты соответствия и разрешения: | TC RU C -RU.ГБ05.B.01022 РОСС RU.ГБ05.B04321 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 Морской регистр СТО № 12.02065.315 ТУ 3400-005-72453807-07 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00487 |
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | ||||
| Температура окружающей среды, °С: | -20...+55 (для рудничного исполнения) -60...+55 (для взрывоопасных сред, кроме подземных выработок и шахт) | |||
| Резьба на присоединительных отверстиях: | Трубная коническая Rc ISO 7/1 (другой тип/размер резьбы по требованию) | |||
| Материал корпуса | Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный | |||
| Покрытие | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 | |||
| Класс защиты от поражения электрическим током | I | |||
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) | |||
| Химостойкое исполнение: | по требованию Х1, Х2, Х3 | |||
| ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ | |
| Рудничное нормальное исполнение РН2 | /РН2 |
| Изготовление из нерж. стали |
|
| Дренажный клапан для слива конденсата | /ECD |
| Антиконденсатное покрытие | /ORANGE |
| Обогрев | /HEAT |
| Дополнительный вводной автоматический выключатель с ручкой управления | /АВТОМАТ |
| Устройство динамического торможения | /ДИМТОР |
| Тормозной резистор | /ТО |
| Входной ВЧ фильтр помех | /ВЧВХ |
| Выходной ВЧ фильтр помех | /ВЧВЫХ |
| Емкостный фильтр для снижения помехи от работы инвертора | /ФИЛЬТР |
| Взрывозащищенный дистанционный пульт управления MR: FW вперед / Стоп / RV реверс MR аварийный останов Потенциометр 1 – 2кОм RS Сброс аварийного состояния инвертора | /ПУЛЬТ-MR |
| Взрывозащищенный дистанционный пульт управления CF: FW вперед / Стоп / RV реверс CF1 Фиксированная скорость 1 / Отмена режима фиксированной скорости CF2 Фиксированная скорость 2 / Отмена режима фиксированной скорости RS Сброс аварийного состояния инвертора | /ПУЛЬТ-CF |
| Дроссель звена постоянного тока для подавления гармоники, вырабатываемые инвертором. | |
| Аналоговый стрелочный прибор для контроля выходной частоты инвертора. Диапазон (0 ~ Max. частота Гц) | |
| Аналоговый стрелочный прибор для контроля выходной тока двигателя. Диапазон (0 ~ 200% номинального тока) | |
ФОРМИРОВАНИЕ МАРКИРОВКИ
* Существуют ограничения по техническим параметрам инверторов мощностью более 30кВт, для подробной информации необходимо обратиться в центр технической поддержки.
Пример заказа: CCFE-SOFTSTAR - 7,5 /HEAT - ТУ 3400-005-72453807-07
Взрывозащищенный инвертор CCFE-SOFTSTAR со встроенной системой обогрева (/HEAT) для двигателя мощностью 7,5кВт по тех. заданию заказчика.

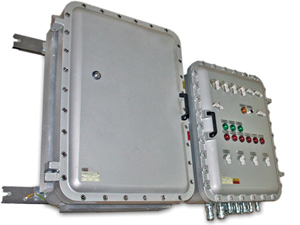

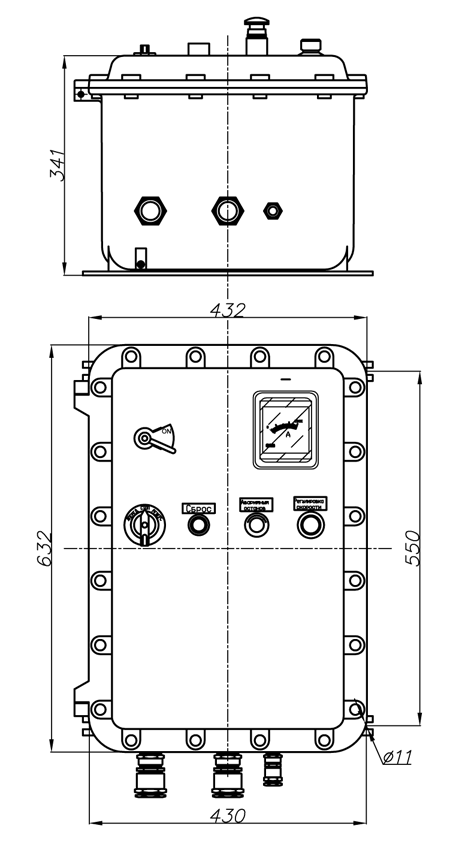

ПРИМЕР ИНВЕРТОРА ДО 3 КВТ ПО СХЕМЕ ЗАКАЗЧИКА

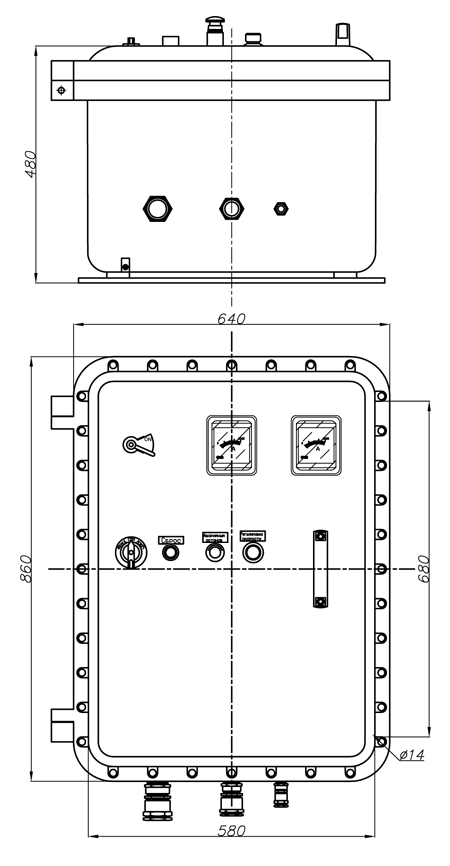

ПРИМЕР ИНВЕРТОРА ДО 10 КВТ ПО СХЕМЕ ЗАКАЗЧИКА

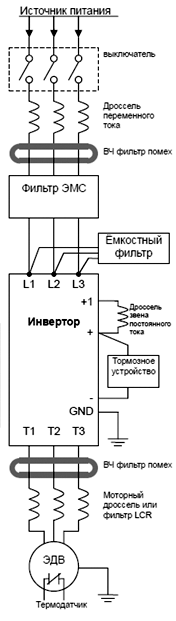

| ПРИНЦИПИАЛЬНАЯ СХЕМА РАБОТЫ
|
| ПРИМЕР ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК РАЗЛИЧНОЙ ЛИНЕЙКИ ИНВЕРТОРОВ ПРОИЗВОДСТВА HITACHI | ||||
| CCFE-SOFTSTAR-7,5-100 со встроенным фильтром ЭМС до 7.5 кВт и пусковым моментом 100% | CCFE-SOFTSTAR-7,5-150 до 7.5 кВт и пусковым моментом 150% | CCFE-SOFTSTAR-132-150 до 132 кВт и пусковым моментом 150% | CCFE-SOFTSTAR-132-200 до 132 кВт и пусковым моментом 200% | |
| Выходная частота | 0.5 - 400 Гц | 0.5 - 400 Гц | 0,1 - 400 Гц | 0,1 - 400 Гц |
| Точность поддержания частоты | ± 0.1 Гц (цифровое задание) | ± 0.01% от максимального значения (цифровая установка), ± 0.02% от максимального значения (аналоговая установка) | ||
| Шаг изменения частоты | 0,01 Гц (цифровая установка) | |||
| Входное напряжение | 1 фаза — 200..240 В, +10 %, -15 %, 50/60 Гц ±5 %, 3 фазы — 200..240 В (соответствующее входному), 3 фазы — 380..480 В, +10 %, -15 %, 50/60 Гц ±5 %, 3 фазы — 380..480 В (соответствующее входному) | 1 фаза 200 В — 10% ~ 240В + 5%, 50, 60Гц ± 5%, 3 фазы 380 В — 10% ~ 460В + 10%; 50, 60Гц ± 5% | 3 фазы — 380..480 В, +10%, -15%, 50/60 Гц ±5% | |
| Выходное напряжение | 3 фазы (от 0 В до напряжения питания) | |||
| V/F-характеристика | контролируемая, изменяемая (с постоянным или снижаемым моментом) | линейная, квадратичная | ||
| Перегрузочная способность | до 150% в течение 60 сек. | 150% от номинального значения (в течение 60 сек.), максимум — 200% | 120% в течение 30 сек., 150% в течение 0.5 сек. | |
| Время разгона и торможения | 0.01—3600 сек. (линейная, s-кривая) | 0.01—3600 сек. | ||
| Торможение | функция мягкого останова | регенеративное динамическое с программируемыми параметрами | постоянным током, с использованием внешнего тормозного резистора | |
| Пусковой момент | 100% на частоте 6 Гц | 150% от номинального значения и выше | 150% от номинального на частоте 1 Гц | 200% в режиме бессенсорного векторного контроля, 150% при использовании двигателей на класс ниже |
| Место эксплуатации | не более 1000 м, над уровнем моря | |||
| Допустимый уровень вибрации | не более 5.9 м/с2 (0.6 G), 10—55 Гц | |||
| Интерфейс связи | RS485 (протокол MODBUS RTU) или другой по требованию заказчика | |||
| Функции защиты | от перегрузки по току, от перегрузки по напряжению, от перегрева, от аварии двигателя, от ненормированного входного напряжения | защита от перегрузки по току, от ненормированного напряжения, от потери фазы, от короткого замыкания на выходе, защита от ошибки заземления, электронная термозащита двигателя | ||
| Доп. функции | фильтр категории С1 согласно EN61800-3 | бессенсорный векторный контроль, автонастройка, сниженный момент, высокий пусковой момент | ||
