НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

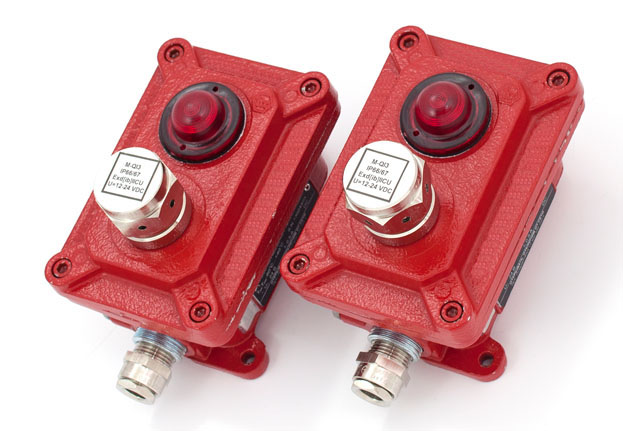

Рудничный взрывозащищенный пост световой и звуковой сигнализации CSE-ALARM местного оповещения представляет собой взрывобезопасное комбинированное устройство, включающие в себя функции звукового и светового сигнализатора. Рудничная взрывозащищенная пьезосирена обеспечивает устойчивый громкий сигнал, а сигнальная лампа – синхронизированный световой сигнал. Конструкция устройства позволяет подключение сети для одновременной работы сирены и световой индикации.
Посты световой и звуковой сигнализации рудничные взрывозащищенные CSE-ALAR местного оповещения предназначены для непрерывной круглосуточной работы в дежурном режиме (обеспечение возможности выдачи звуковых сигналов тревожной сигнализации) для установки в подземных выработках рудников и шахт, и других местах, где возможно присутствие взрывоопасных сред. При заказе можно выбрать один из 5 вариантов сигналов сирены (тип пьезоэлемента M-QI3). Варианты звукового сигнала по согласованию с заказчиком. Устройство предназначено для установки в зоне работы обслуживающего персонала для местного оповещения.
Область применения - подземные выработки рудников и шахт, опасные по газу (метану), угольной пыли; взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – горнодобывающая промышленность – канализация – водоснабжение – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) | – целлюлозно-бумажная промышленность – пищевая промышленность – среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – утилизация отходов – морской и речной транспорт |
СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ 12.2.007.0-75, ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ 30852.1-2002 (МЭК 60079-1:1998), ГОСТ 30852.10-2002 (МЭК 60079-11:1999),
ГОСТ IEC 61241-1-1-2011, ГОСТ 30852.20-2002, ТР ТС 012/2011, Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ
| СЕРТИФИКАЦИЯ | |
 Маркировка взрывозащиты: |  PB Ex d [ib] I Mb 1Ex d [ib] IIC T6...T5 Gb Ex tb IIIC T85°С...T100°С Db |
| Защита: | IP66 |
| Сертификаты соответствия и разрешения: | TC RU C-RU.ГБ05.В.01022 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 Морской регистр СТО № 12.02065.315 (тн. ЩОРВ-CE) ТУ 3400-005-72453807-07 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00487 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
Температура окружающей среды, °С: | -20...+50 (для рудничного исполнения) -60...+55 (для взрывоопасных сред, кроме подземных выработок и шахт) |
Номинальное напряжение, В: |  12/24 или ~220 |
| Потребляемый ток, А: | не более 0,01 |
Резьба на присоединительных отверстиях: | Трубная коническая Rc ISO 7/1 |
Материал корпуса: | Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный |
Покрытие: | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 (по требованию RAL 3000 FIRE) |
| Класс защиты от поражения электрическим током: | I |
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
| Химостойкое исполнение: | по требованию Х1, Х2, Х3 |
|
| ||||||||||||||||||

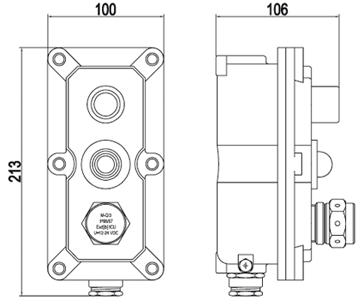

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
 |  |
Рекомендации по выбору цвета световых сигналов маяков , согласно стандарту МЭК73:
Красный сигнал (R) - Опасность. Действовать сейчас. Опасность для жизни или движения оборудования в охраняемой зоне без защиты.
Янтарный сигнал (G) - Внимание. Действовать осторожно. Температура или давление отклонились от нормы.
Зеленый сигнал (V) - Мера предосторожности. Действовать. Проверка завершена, машина готова к запуску.
Синий сигнал (B)– Устанавливается по месту. Установки готовы или удаленный контроль.
Белый сигнал (I) – Не имеет специального значения. Может служить подтверждением более раннего сигнала.
Согласно ГОСТ Р МЭК 60073-2000 звуковые сигналы могут использоваться в случаях, когда:
– необходимо привлечь внимание оператора;
– закодированная информация будет короткой, простой и переходной;
– информация требует немедленного или зависимого от времени ответа;
– применение визуальных сигналов ограничено;
– критичность ситуации вызывает необходимость дополнительной или избыточной информации.
Звуковой сигнал может состоять из чистых или сложных тонов (не более 5 сигналов). Звуковой сигнал должен быть слышим и легко распознаваемы операторами и людьми в заданном районе приема сигнала и при заданных условиях фонового шума. Сигналы должны четко отличаться от аварийного сигнала, согласно ИСО 8201 часть 7.
Звуковые сигналы различных видов должны быть однозначно различимы друг от друга.
Должна быть принята во внимание ограниченная слышимость сигналов в случаях использования персоналом защитных устройств или наушников, а также у людей с нарушением слуха.
| Выбор поста звуковой аварийной сигнализации |
Общие правила для обозначения звуковых сигналов при кодировании информации:
- Протяжный, резко усиливающийся звук несет смысловое значение опасность (безопасности людей или оборудования), критическое (состояние процесса), неисправность (состояние оборудования).
- Прерывистый с постоянным интервалом звук несет смысловое значение внимание (безопасности людей или оборудования), переходное (состояние процесса), переходное (состояние оборудования).
- Непрерывный с постоянным уровнем звук несет смысловое значение безопасность (безопасности людей или оборудования), нормальное (состояние процесса), нормальное (состояние оборудования).
- Чередующиеся звуки несут смысловое значение специальное, согласно технологической документацией.
- Другие звуки не имеют специального значения, и не могут быть легко распознаваемы операторами, нежелательны.
Для предотвращения звуковой перегрузки операторов необходимо ограничиться минимумом звуков различных видов в данном применении.
Непрерывный звуковой сигнал должен применяться только в некоторых, строго ограниченных случаях (например: при смене опасного или переходного состояния на безопасное состояние).
Звуковые сигналы не должны применяться при безопасном состоянии (тишина).
