ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Взрывозащищенные светильники переносные серии EVGC-P12 / EVGC-P24 / EVGC-P36 состоят из алюминиевого корпуса со встроенным патроном и огнестойкого ударопрочного боросиликатного колпака, крепящегося к корпусу с помощью резьбы. Светильники имеют рым-болт или по требованию крюк для подвешивания.
Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.
| СООТВЕТСТВИЕ СТАНДАРТАМ ГОСТ 12.2.007.0-75, ГОСТ 14254-96 (МЭК 529-89), ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ 30852.1-2002 (МЭК 60079-1:1998), ГОСТ IEC 61241-1-1-2011, РД 5.2-093-2004, Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ, ГОСТ 30852.20-2002, ПБ 05-618-03, ПБ 03-553-03, ТР ТС 004/2011 |
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) – целлюлозно-бумажная промышленность – пищевая промышленность | – среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – водоснабжение – канализация – утилизация отходов – морской и речной транспорт – горнодобывающая промышленность |
| СЕРТИФИКАЦИЯ | |
 Маркировка взрывозащиты: |  1Ex d IIC T6...T3 Gb PB Ex d I Mb  Ex tb IIIC T64°С...T185°С Db |
Защита: | IP66 |
| Установка: | Категория I по рудничному газу и пыли; Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2; Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль; Невзрывоопасная зона наземных строений и открытых площадок; Объекты, поднадзорные РМРС |
| Сертификаты соответствия и разрешения: | TC RU C-RU.ГБ05.В.01021 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Температура окружающей среды, °С: | -60…+40/+60 -20…+85 (для рудничного исполнения) |
| Номинальное напряжение блока питания, В: | ~ 220 (50/60Гц) |
Номинальное напряжение питания светильника, В: | 12, 24, 36 |
Патрон: | E27 |
Электрическая схема: | Прямое подключение к клеммам L,N, PЕ сечением 4 мм2. Напряжение питания 12В. (по требованию разъем 12В или комплект разъем+блок питания 220В/12В) |
| Сечение кабеля | 2,5мм2 или 4мм2 |
| Внешний диаметр кабеля | от 6мм до 12мм для кабельного ввода FL1 от 12мм до 17мм для кабельного ввода FL2 от 8мм до 17мм для кабельного ввода FAL1 от 17мм до 25мм для кабельного ввода FAL2 |
Покрытие: | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 |
Материал корпуса: | Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный. Колпак - огнестойкое ударопрочное боросиликатное стекло |
| Масса одного светильника без учета кабеля, кг: | 2,1 |
| Класс защиты от поражения электрическим током: | I / III (для питания до 42В) |
Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
| Химостойкое исполнение: | по требованию Х1, Х2, Х3 |
| ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ | |
| Взрывозащищенный разъем PY 12В с вилкой для подключения SPY 12В | /PY |
| Комплект: блок питания 220В/12В с разъемом и вилкой | /TP |
| Кабель, длина XXм (по требованию заказчика) | /LXX |
| Два светильника, подключаемые к одной вилке SPY (на 2 светильника через коробку S) | /2 |
| Три светильника, подключаемые к одной вилке SPY (на 3 светильника через коробку S) | /3 |
| Дополнительный крюк для крепления (устанавливается на решетку) | /HOOK |
| Модель | Тип лампы | Патрон | Температурный класс |
| EVGC-4050-ЛОН | Лампа общего накала | E27 | T4 |
| EVGC-4050-ELS | Энергосберегающая лампа | E27 | T6 |
| EVGC-4060-LED | Светодиодная лампа | E27 | T6 |
| Напряжение питания 12В | Длина кабеля, м | ||||||||||||
| 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | ||
| Мощность источника света, Вт: | 10 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,5 | 1,5 | 1,5 | 1,5 | 2,5, | 2,5 |
| 20 | 1,0 | 1,0 | 1,0 | 1,5 | 1,5 | 2,5 | 2,5 | 2,5 | 4,0 | 4,0 | 4,0 | 4,0 | |
| 40 | 1,0 | 1,5 | 2,5 | 2,5 | 4,0 | 4,0 | 6,0 | 6,0 | 6,0 | 6,0 | |||
| 60 | 1,0 | 2,5 | 4,0 | 4,0 | 6,0 | 6,0 | |||||||
| 100 | 1,5 | 4,0 | 6,0 | 6,0 | |||||||||
| 150 | 2,5 | 6,0 | |||||||||||
| 200 | 4,0 | 6,0 | |||||||||||
| Напряжение питания 24В | Длина кабеля, м | ||||||||||||
| 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | ||
| Мощность источника света, Вт: | 10 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 |
| 20 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | |
| 40 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,5 | 1,5 | 1,5 | 1,5 | 2,5 | 2,5 | |
| 60 | 1,0 | 1,0 | 1,0 | 1,0 | 1,5 | 1,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 4,0 | |
| 100 | 1,0 | 1,0 | 1,5 | 1,5 | 2,5 | 2,5 | 4,0 | 4,0 | 4,0 | 4,0 | 6,0 | 6,0 | |
| 150 | 1,0 | 1,5 | 2,5 | 2,5 | 4,0 | 4,0 | 4,0 | 6,0 | 6,0 | 6,0 | |||
| 200 | 1,0 | 1,5 | 2,5 | 4,0 | 4,0 | 6,0 | 6,0 | ||||||
| Напряжение питания 36В | Длина кабеля, м | ||||||||||||
| 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | ||
| Мощность источника света, Вт: | 10 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 |
| 20 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | |
| 40 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | |
| 60 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,5 | 1,5 | |
| 100 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,5 | 1,5 | 1,5 | 2,5 | 2,5 | 2,5 | |
| 150 | 1,0 | 1,0 | 1,0 | 1,0 | 1,5 | 1,5 | 2,5 | 2,5 | 2,5 | 2,5 | 4,0 | 4,0 | |
| 200 | 1,0 | 1,0 | 1,0 | 1,5 | 2,5 | 2,5 | 2,5 | 4,0 | 4,0 | 4,0 | 4,0 | 4,0 | |
| Тип применяемого кабеля | Наружный диаметр кабеля | Тип кабельного ввода |
| КГ 3х1,0 | 9,1 | FL1 |
| КГ 3х1,5 | 10,1 | FL1 |
| КГ 3х2,5 | 12 | FL2 |
| КГ 3х4 | 14,5 | FL2 |
| КГ 3х6 | 16,6 | FLS2 |

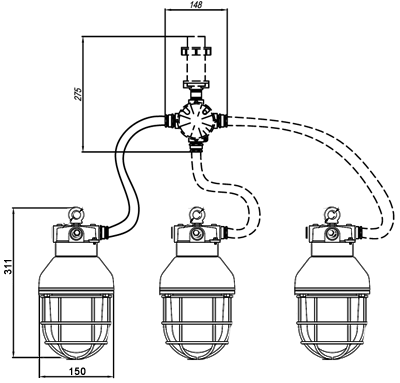

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
ПЕРЕНОСНОГО СВЕТИЛЬНИКА EVGC-P12

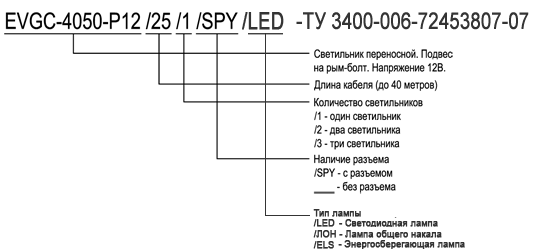

ПРИМЕР ЗАКАЗА ПЕРЕНОСНОГО СВЕТИЛЬНИКА EVGC-P12: |
 |

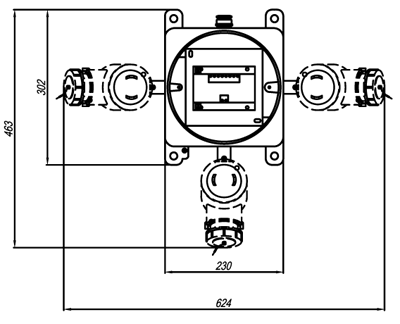

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ СТАЦИОНАРНОГО БЛОКА ПИТАНИЯ 220В/12В
ДЛЯ ПЕРЕНОСНЫХ СВЕТИЛЬНИКОВ EVGC-P12

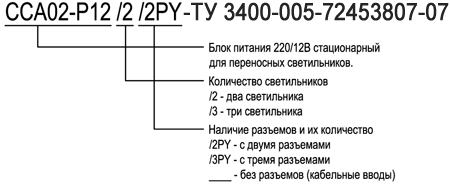

ПРИМЕР ЗАКАЗА СТАЦИОНАРНОГО БЛОКА ПИТАНИЯ 220В/12В: |
 |
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ СТАЦИОНАРНОГО БЛОКА ПИТАНИЯ 220В/12В С ОДНИМ РАЗЪЕМЕМ
ДЛЯ ПЕРЕНОСНОГО СВЕТИЛЬНИКА EVGC-P12
| ПРИМЕР ЗАКАЗА СТАЦИОНАРНОГО БЛОКА ПИТАНИЯ 220В/12В С ОДНИМ РАЗЪЕМОМ ДЛЯ ПЕРЕНОСНОГО СВЕТИЛЬНИКА EVGC-P12: |
|
